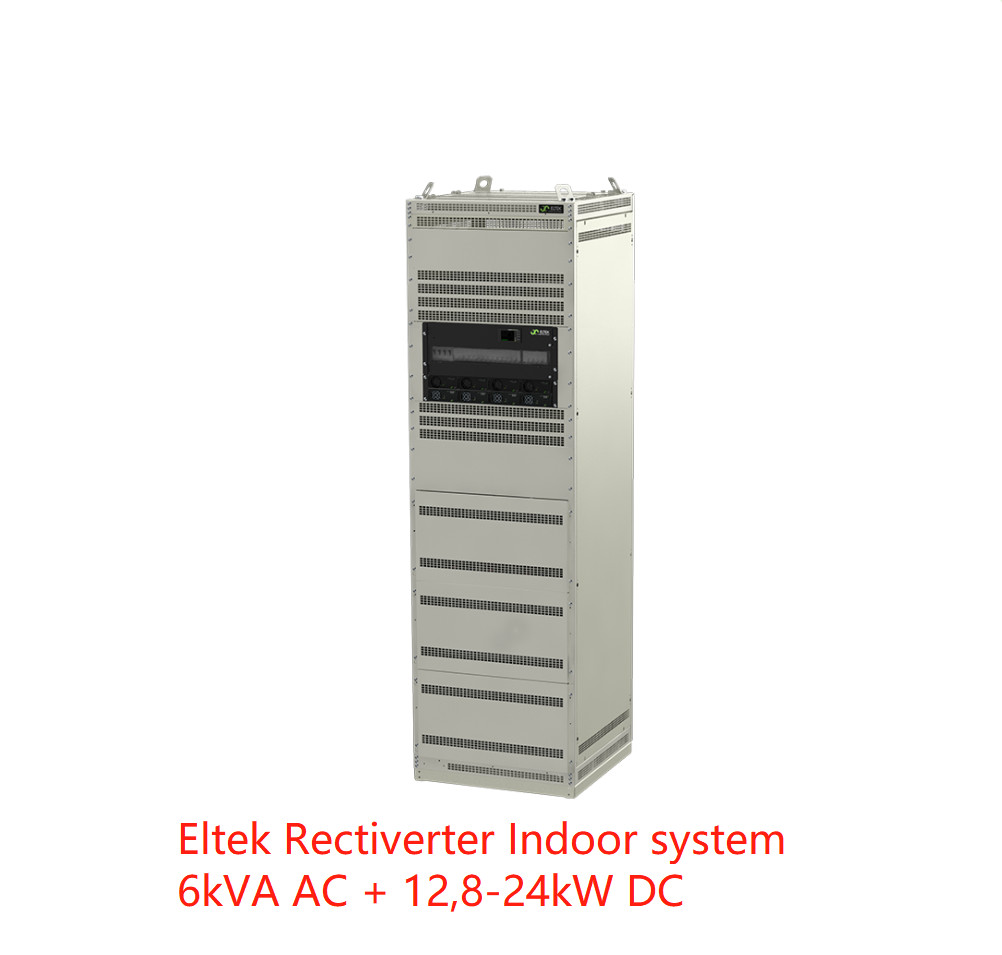

Eltek Rectiverter ระบบตู้ภายใน 6 kVA AC + 12,8-24 kW DC กับการเข้า AC/DC (CTEJ0843.4000 CTEJ0843.4001)
Eltek Rectiverter ระบบตู้ภายใน 6 kVA AC + 12,8-24 kW DC กับการเข้า AC/DC (CTEJ0843.4000 CTEJ0843.4001)
ระบบภายใน Rectiverter ผสมผสานทั้ง AC และ DC feed เป็นหนึ่งหน่วยร่วมกัน ในขณะเดียวกันมันให้พลังงานสํารอง AC สําหรับภาระ 230 Vac และพลังงาน 48 Vdc สําหรับภาระ DC และการชาร์จแบตเตอรี่
มันถูกออกแบบมาเพื่อการป้องกันชั้น IP20-21. ผลิต DC ทั้งหมดสามารถตั้งค่าได้ถึง 24kW DC load โดยจํากัดสําหรับ AC load ตั้งไว้สูงสุด 6kVA
ปริมาตร:
| เครื่องปรับเปลี่ยนระบบภายใน | |||||||
| รูปแบบ / ข้อมูลการสั่งซื้อ 6kVA+12,8 kW DC | 6kVA + 16,8 kW DC | 6kVA+ 16,0 kW DC | 6kVA + 24,0 kW DC | ||||
| เลขส่วน CTEJ0843.4000 | CTEJ0843.4001 | CTE20843R14000 | CTE30843R14000 | ||||
| ข้อมูลผลิต AC | |||||||
| ความดัน (แบบตั้งค่า) / (ระยะที่ปรับ) | 230 VAC/ 200 - 240 วอลต์AC | ||||||
| ความถี่ (รูปแบบของอินเวอร์เตอร์ตามปกติ) | 50 Hz (ปรับปรุง) | ||||||
| ความถี่ (โหมดอินเวอร์เตอร์ที่สามารถตั้งค่าได้) | 50Hz, 60Hz หรือ 50/60Hz ที่ซิงค์ครั้งล่าสุด (ปรับปรุง) | ||||||
| พลังงานสูงสุด (ต่อเนื่อง / อัตราการอ้วน (< 15s)) | 4800 W (6000 VA) / 8000 VA | ||||||
|
ปัจจุบันสูงสุด (ต่อเนื่อง / อัตราการอ้วน) (< 15s) |
26ARMS/ 34,8ARMS | ||||||
| ปัจจุบัน (สูงสุด) การเดินทางเร็ว (20ms) | 120A (6 x นามinali) | ||||||
| รอ (ความแรงดันลด) (ก่อนเปลี่ยนไปใช้แบตเตอรี่) | > 5 ms @ 4800W ความจุ | ||||||
| THD | < 1.5 % ในความอ้วนความต้านทาน | ||||||
| ลักษณะผลิต | ฟิวส์ใน L และ N, โป้ร้อน | ||||||
| ข้อมูลผลิต DC | |||||||
| ความดัน (แบบตั้งค่า) / (ระยะที่ปรับ) | 53.5 วอลต์DC/ 43 - 58 วอลต์DC | ||||||
| พลังงาน (ยอด @ nominal input) 12,8 kW1) | 16,8 กิโลกรัม1) | 16,0 กิโลกรัม1) | 24,0 กิโลกรัม1) | ||||
| ปัจจุบัน (สูงสุด @V)OUT≤ 48 VDC) 267 A1) | 350 A1) | 333 A1) | 500 A1) | ||||
| ระยะเวลารอ, พลังงานผลิตสูงสุด | > 10ms; VOUT> 41 VDC | ||||||
| ลักษณะผลิต | ป้องกันคลื่นตัดสั้น ปิดไฟฟ้าเกินแรง | ||||||
| DATA INPUT | |||||||
| ความดันเข้า AC Main (3 โฟส Y) | 400 วอลต์AC | ||||||
| การป้องกันการกระตุ้น | ประเภท OVP 2 | ||||||
| กระแส AC/Phase ((ในความกระชับกําลังออกชื่อ) (ขึ้นอยู่กับประเภท) 28-58 ARMS 3) | |||||||
| ความถี่ (แบบตั้งค่า: ระยะสync) | 47-53 Hz | ||||||
| ความถี่ (สามารถตั้งค่าได้: ระยะสync) | 47-53 Hz, 57-63 Hz หรือทั้งสอง (ปรับปรุง) | ||||||
| พลังงานปัจจัย / THD | > 0.99 กับความจูง 50% หรือมากกว่า / < 3.5% | ||||||
|
ความดันไฟฟ้าแบบตรงกัน / ระยะยาว (ไม่) ความอ้วน2) |
45 - 58 VDC/ 40 - 45 วอลต์DC | ||||||
| กระแสไฟตรง (สูงสุด) | 128A / 180A ระหว่างการอุดหนุน (15s) | ||||||
|
ลักษณะการเข้า |
ฟิวส์ใน L และ N, Hot pluggable, Varistor, Hot pluggable AC input ทอมินัลสกรูตัวต่อตัว 10 mm2 สําหรับ L1, L2,L3,N & PE เครื่องตัดแบตเตอรี่ (ประเภทพลั๊กอิน) LVBD ตามปกติ |
||||||
| การกระจายแรงฝน 6kVA+12,8kW DC | 6kVA + 16,8kW DC | 6kVA + 16,0 kW DC | 6kVA + 24,0 kW DC | ||||
| LVLD | 300 A | ||||||
| การกระจาย AC 1 ต้น (การเชื่อมต่อ L บน MCB) | 2*2A 4*6A 4*10A C | 2*6A, 2*10A C | |||||
| -48 วอลต์DCการกระจาย (ภาระความสําคัญ) 4*10A,4*16A,4*32A,4*63A | 4*10A,2*16A,4*32A,4*63A | 4*10A,4*16A,4*32A,4*63A | 4*10A,4*16A,6*32A,6*63A | ||||
| -48 วอลต์DCการกระจาย (ไม่มีภาระสําคัญ) | 2*10A, 2*16A, 2*32A, 2*63A | 2*10A,2*16A,3*32A,3*63A | |||||
| เครื่องตัดแบตเตอรี่ | 3*100 A, D (พล็อกอิน) | 3*200 A, D (ติดต่อ) | |||||
| รายละเอียดอื่น ๆ | |||||||
| การควบคุมและติดตาม (ดูใบข้อมูล Smartpack2) | การติดตั้งแพนล์ Smartpack S | แพ็คสมาร์ท 2 | |||||
| ประสิทธิภาพ > 96% (รูปแบบหลัก (AC/AC และ AC/DC)), > 94% (รูปแบบอินเวอร์เตอร์ (DC/AC)) | |||||||
| อุณหภูมิการทํางาน -40 ถึง +55 °C (-40 ถึง +131 °F), ความชื้น 5 - 95% RH ไม่หมัก | |||||||
| อุณหภูมิการเก็บรักษา -40 ถึง +85°C (-40 ถึง +185°F), ความชื้น 0 - 99% RH ไม่ประปา | |||||||
| ขนาด [WxDxH] / น้ําหนัก 600 x 600 x 2000mm (23,7 x 23,7 x 78,8 ′′) / 150 kg (551 ปอนด์) | |||||||
| ประเภทการป้องกัน IP 20 | |||||||
| มาตรฐานการออกแบบ | |||||||
| ความปลอดภัยไฟฟ้า EN 60950-1, EN 62040-1 ความปลอดภัย UPS | |||||||
|
EMC ETSI EN 300 386 V1.6.1, FCC CFR 47 ส่วน 15 EN 61000-6-1 /-2/-3/-4 |
|||||||
| สิ่งแวดล้อม ETSI EN 300 019: 2-1 (ประเภท 1.2), 2-2 (ประเภท 2.3) & 2-3 (ประเภท 3.2) ตรงกับ RoHS (2011/65/EU) และ WEEE (2002/96/EC) | |||||||
|
1) อัตราการอัตราแลกเปลี่ยนมีความสําคัญสูงสุดมีกําลังการออก DC และปัจจุบันขึ้นอยู่กับ ในแรงอัดแลกเปลี่ยนทันทีและความดันการเข้าแลกเปลี่ยน; นั่นคือสูงสุด 10,9 kW/18,9 kW ในกําลังแลกเปลี่ยนเต็มและการเข้าชื่อเสียงสําหรับ 230VAC. 2) 40 - 45 วอลต์DC: การทํางานที่ลดลง - ไม่มีการเพิ่มพลังงานและเพิ่มความกระชับกําลัง THD บนผลิต AC |
3) หากความดันแบบ DC ถูกดึงต่ํากว่า 43V ปัจจุบันการเข้าอาจเพิ่มขึ้นเหนือระดับนี้ | ||||||

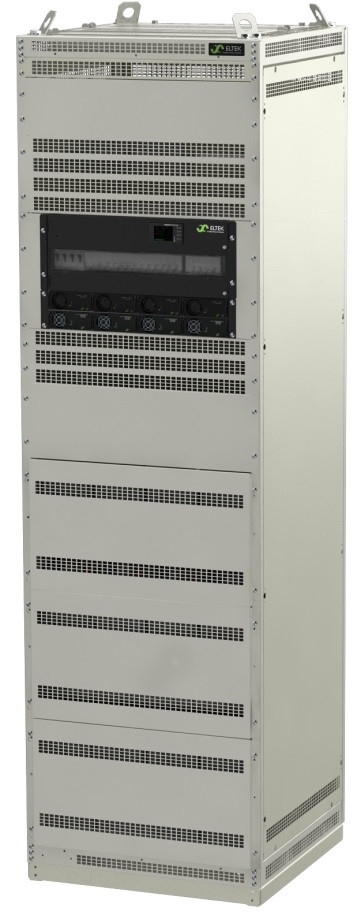

* ตู้ Rectiverter ภายในกับ AC & DC การให้อาหารในตู้หนึ่ง
