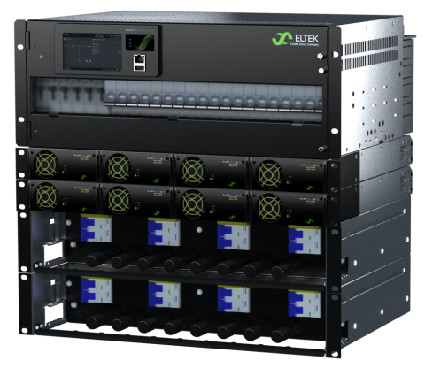

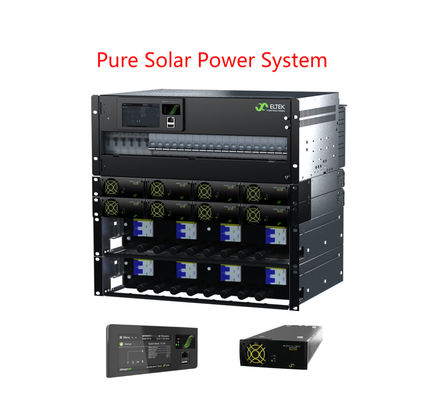

Solar Autonomous power core ของ Eltek นั้นมีพื้นฐานมาจากผลิตภัณฑ์ตระกูล Flatpack2 ซึ่งผสานรวมเข้ากับโซลูชันที่สมบูรณ์และยืดหยุ่นด้วยตัวควบคุม Smartpack2 เพียงตัวเดียว
power core มีการกระจายแบตเตอรี่ในตัว, การกระจายโหลด DC, เครื่องชาร์จพลังงานแสงอาทิตย์พร้อมแผงเชื่อมต่อ PV power core มีความยืดหยุ่นและสามารถอัปเกรดได้อย่างง่ายดายเพื่อตอบสนองความต้องการที่เปลี่ยนแปลงไป

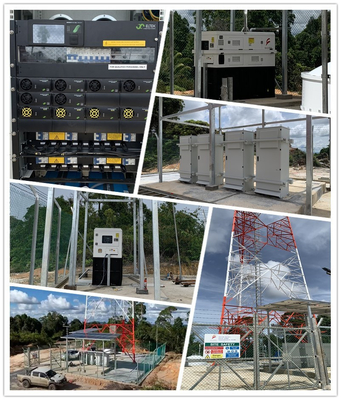

ไซต์ Solar Autonomous ใช้พลังงานจากแผง PV และด้วยการผสมผสานของแบตเตอรี่แบบวนรอบ จะจ่ายไฟทั้งหมดที่จำเป็นตลอดทั้งวัน
1. ระบบที่สมบูรณ์
2. ตัวควบคุม Smartpack2 Touch
3. การควบคุมและการตรวจสอบขั้นสูงผ่านพอร์ตอีเธอร์เน็ต
4. HE FP2 solar พร้อม MPPT
5. ความจุ PV สูงสุด 24kw
6. แผงเชื่อมต่อ PV พร้อม DC SPD (ตัวเลือก)
7. โมดูลแบบ Hot pluggable
8. แชสซีการกระจาย 19”/4U
9. ตำแหน่งเบรกเกอร์แบตเตอรี่สูงสุด 8x
10. LVBD
11. ตำแหน่งเบรกเกอร์โหลดสูงสุด 18x
12. LVLD1
13. LVLD2 (ตัวเลือก)
14. การอนุมัติทั่วโลก
| รุ่น | การกระจาย 300A | การกระจาย 500A | |||||
| หมายเลขชิ้นส่วน (ระบบพลังงานที่กำหนดค่า) | CTOA0407S.4xxx | CTOA0810S.4xxx | |||||
| โมดูลพลังงาน | |||||||
| เครื่องชาร์จพลังงานแสงอาทิตย์ Flatpack21) | Flatpack2 48/3200 HE Solar | ||||||
| ข้อมูลอินพุต (เครื่องชาร์จพลังงานแสงอาทิตย์) | |||||||
| แรงดันไฟฟ้า (ช่วง) | 85-420 VDC (ช่วงการทำงาน) 100-380 VDC (ช่วง MPPT) | ||||||
| แรงดันไฟฟ้า (เริ่มต้น) | 150 VDC | ||||||
| กระแสไฟสูงสุด | 20 ADC | ||||||
| แผงเชื่อมต่อ PV | |||||||
| สวิตช์บริการสำหรับอาร์เรย์ PV | 2 ขั้ว 4 ชิ้น | 2 ขั้ว 8 ชิ้น | |||||
| DC SPD Type 2 (ตัวเลือก) | สูงสุด 4 ชิ้น | สูงสุด 8 ชิ้น | |||||
| ข้อมูลเอาต์พุต | |||||||
| แรงดันไฟฟ้า | -48 VDC | -48 VDC | |||||
| กระแสไฟ (สูงสุด) | 300 A | 500 A | |||||
| การกระจายแบตเตอรี่ | |||||||
| จำนวนตำแหน่งเบรกเกอร์ | 6x (ขั้วเดียว) | 8x (ขั้วเดียว) | |||||
| LVBD | 300 A | 500 A | |||||
| ประเภทเบรกเกอร์แบตเตอรี่ | ประเภท Plug-in (D-frame) | ||||||
| การกระจายโหลด | |||||||
| จำนวนตำแหน่งโหลด | สูงสุด 18x 18 มม. | สูงสุด 16x 18 มม. | |||||
| LVLD 1 |
300 A (สูงสุด 12x 18 มม. หรือ 4x 27 มม. + 6x 18 มม.) |
300 A (สูงสุด 10x 18 มม. หรือ 4x 27 มม. + 4x 18 มม.) |
|||||
| LVLD 2 (ตัวเลือก) |
150 A (สูงสุด 6x 18 มม. หรือ 4x 27 มม.) |
150 A (สูงสุด 6x 18 มม. หรือ 4x 27 มม.) |
|||||
| ประเภทเบรกเกอร์โหลด | ติดตั้งบนราง DIN, กว้าง 18 มม. และ 27 มม. | ||||||
| การควบคุมและการตรวจสอบ | |||||||
| หน่วยควบคุมและตรวจสอบ2) | Smartpack2 Touch + Smartpack2 Basic + I/O Monitor Type2 | ||||||
| ตำแหน่งการติดตั้ง | ติดตั้งบนแผงประตู | ||||||
| การทำงานในพื้นที่ | การทำงานแบบแนะนำเมนูผ่านทัชแพดและจอแสดงผลสีแบบกราฟิก | ||||||
| การทำงานระยะไกล | อีเธอร์เน็ตสำหรับการตรวจสอบและควบคุมระยะไกล/ในพื้นที่ผ่านเว็บเบราว์เซอร์ | ||||||
| ข้อมูลจำเพาะอื่นๆ | |||||||
| อุณหภูมิในการทำงาน | -40 ถึง +70 °C [-40 ถึง +158 °F] 3) | ||||||
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85 °C [-40 ถึง +185 °F] | ||||||
| ขนาด (กว้าง x ลึก x สูง) 5) |
482 x 384 x 311 (7U) มม. [19 x 15.1 x 12.3 นิ้ว] |
482 x 384 x 445 (10U) มม. [19 x 15.1 x 17.5 นิ้ว] |
|||||
| น้ำหนัก (ไม่รวมโมดูล) | ประมาณ 12 กก. [26 ปอนด์] | ประมาณ 19 กก. [42 ปอนด์] | |||||
| มาตรฐานการออกแบบ | |||||||
| ความปลอดภัยทางไฟฟ้า | EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 | ||||||
| EMC | ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 | , | |||||
| สิ่งแวดล้อม |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017, ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019 สภาวะการทำงานปกติเป็นไปตาม IEC 62040-5-3:2016 ข้อ 4.2 สภาวะการทำงานอื่นๆ เป็นไปตาม IEC 62040-5-3:2016 ข้อ 4.3 จะต้องได้รับคำแนะนำ |
||||||
|
1) ดูเอกสารข้อมูลเครื่องชาร์จพลังงานแสงอาทิตย์ Flatpack2 สำหรับรายละเอียด 2) ดูเอกสารข้อมูลตัวควบคุม Smartpack2 Touch สำหรับรายละเอียด |
3) +45 ถึง +70 °C [+113 ถึง +158 °F] พร้อมประสิทธิภาพที่ลดลง 4) ความลึกของตู้ขั้นต่ำที่แนะนำคือ 400 มม. [15.7 นิ้ว] |
||||||
การใช้งาน:
· สถานีฐานวิทยุ/ไซต์เซลล์
· LTE / 4G / WiMAX
· ระบบเสาอากาศแบบกระจาย
· ไมโครเวฟ
· บรอดแบนด์
