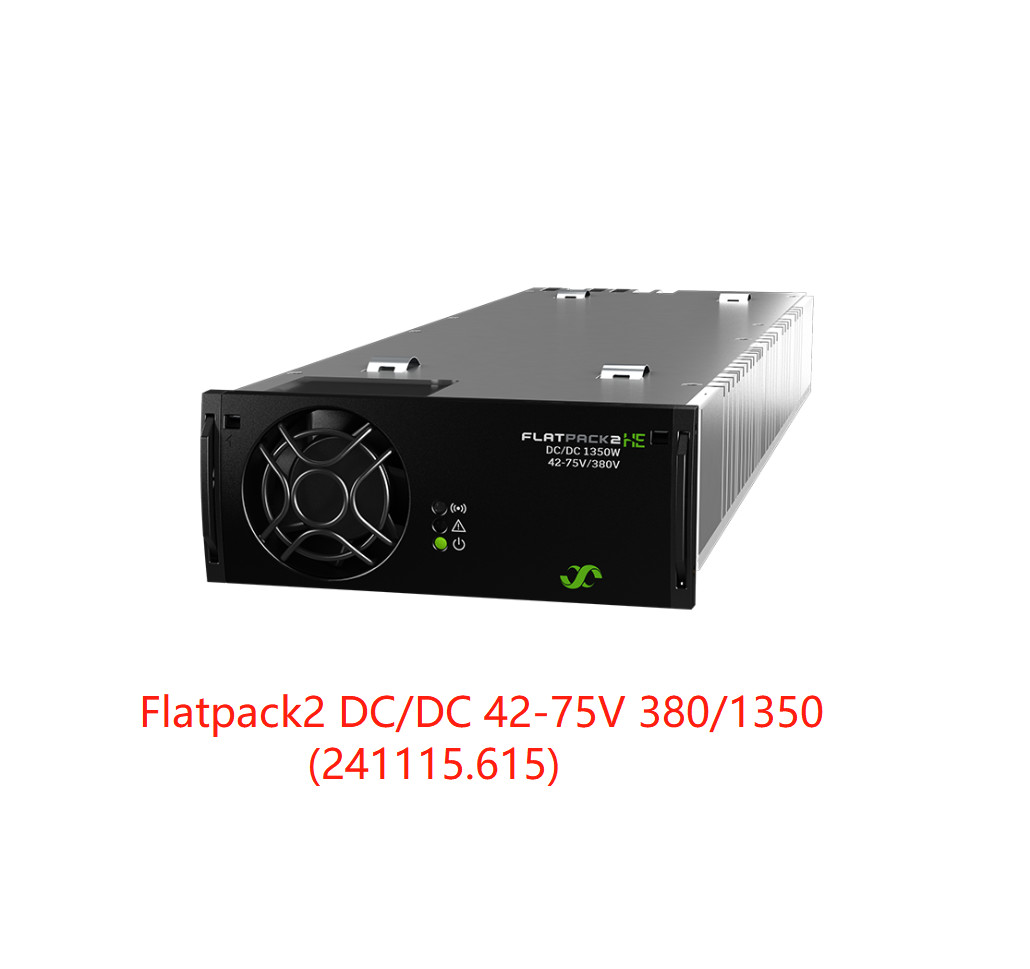

EltekFlatpack2 ตัวแปลง DC/DC Flatpack2 DC/DC 42-75/380 1350 (241115.615 )
ตัวแปลง DC/DC Flatpack2 นี้มีเอาต์พุต 310-400 Vdc สำรองจากแบตเตอรีหลัก 48V หรือ 60Vซึ่งช่วยให้ส่งพลังงานสำรองจากแบตเตอรี่ไปยังไซต์ระยะไกลขนาดเล็กได้อย่างมีประสิทธิภาพสูงโดยไม่ต้องใช้โครงข่าย
CAN บัสที่แยกด้วยไฟฟ้าสามารถเชื่อมต่อกับระบบควบคุมการจ่ายไฟของ Eltek ซึ่งช่วยให้ตรวจสอบและควบคุมคอนเวอร์เตอร์ DC/DC ได้โดยไม่ต้องเพิ่มคอนโทรลเลอร์แยกต่างหาก
l ช่วงอินพุตกว้าง
l การป้องกัน OR บนเอาต์พุตโหมดบูสต์ประสิทธิภาพสูงการป้อนแรงดันไฟฟ้ารวมเข้ากับระบบควบคุมอย่างราบรื่น
| แบบอย่าง | DC/DC 42-75/380 1350 |
| ส่วนจำนวน | 241115.615 |
| ข้อมูลเข้า | |
| ช่วงแรงดันไฟฟ้า | 42 - 75 VDC (ปิดเครื่อง <39VDC) |
| ปัจจุบัน (สูงสุด) | 38 ADC (62 ADC ระหว่างบูสต์) |
| การป้องกัน | ฟิวส์เป็นลบ |
| ข้อมูลส่งออก | |
| แรงดันไฟฟ้า (ค่าเริ่มต้น) | 400 VDC |
| แรงดันไฟฟ้า (ช่วงที่ปรับได้) | 310 - 400 VDC |
กำลังต่อเนื่อง (สูงสุด) เพิ่มกำลัง 15 วินาที / กู้คืน 10 นาที ขีดจำกัดกำลังคงที่ | 1350 วัตต์ |
| ปัจจุบัน (สูงสุด) | |
| บูสต์ปัจจุบัน 15 วินาที / ฟื้นฟู 10 นาที | 4.5 A |
| (ขีดสุด) | 7.5 A |
| ขีด จำกัด กระแสคงที่ | VOUT < 300VDC |
| การควบคุมแรงดันไฟฟ้าสถิตย์ (โหลด 0 - 100%) | ±0.5% |
| ระลอกคลื่น 20MHz แบนด์วิดธ์ | < 1,000 mVpp |
| การควบคุมแรงดันไฟฟ้าแบบไดนามิก | ±5.0% สำหรับการแปรผันของโหลด 10-90% หรือ 90-10% เวลาควบคุม < 30ms |
| การป้องกัน | ป้องกันการลัดวงจร, ปิดเครื่องถ้า VOUT < 300 VDC เป็นเวลา 5 วินาที (รอบกำลังเพื่อรีสตาร์ท), ไดโอด OR, การป้องกันอุณหภูมิสูง, การจำกัดกระแสไฟเข้าของปลั๊กอินแบบร้อน, Selective over |
| ข้อมูลจำเพาะอื่นๆ | |
| ประสิทธิภาพ | มากถึง 94.5% |
| การแยกตัว | 0.71 kVDC - อินพุตไปที่แชสซี 0.71 kVDC - CAN/ปลุกไปที่แชสซี |
| นาฬิกาปลุก: LED สีแดง | การปิดแรงดันไฟฟ้าอินพุตต่ำและสูง, การปิดเครื่องที่อุณหภูมิสูงและต่ำ, ตัวแปลง |
| คำเตือน: LED สีเหลือง | ตัวแปลงในโหมดลดกำลัง, เปิดใช้งานขีดจำกัดกระแสเอาต์พุตระยะไกล, แรงดันไฟฟ้าอินพุตอยู่นอกช่วง, กะพริบที่แรงดันไฟเกิน, สูญเสียการสื่อสาร CAN กับคอนโทรลเลอร์ |
| การทำงานปกติ: LED สีเขียว | |
รีเลย์สัญญาณเตือน (NC) | ปิดการเตือน (ตามที่ระบุไว้ข้างต้น) และแรงดันไฟฟ้าที่ขาดหายไป[สูงสุด 75 VDC / 100 mA] |
| MTBF (Telcordia SR-332 ฉบับที่ 1 วิธี III (a)) | |
| อุณหภูมิในการทำงาน | -40 ถึง +75°C (-40 ถึง +167°F) ความชื้น 5 - 95% RH ไม่มีการควบแน่น |
| พิกัดอุณหภูมิที่สูงกว่า 55°C (131°F) | 1350W ถึง 800W @ 75°C (167°F) |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85°C (-40 ถึง +185°F) ความชื้น 0 - 99% RH ไม่มีการควบแน่น |
| ขนาด[กxสxส] / น้ำหนัก | 109 x 41.5 x 327 มม. (4.25 x 1.69 x 13”) / < 1.95 กก. (4.3 ปอนด์) |
| มาตรฐานการออกแบบ | |
| ความปลอดภัยด้านไฟฟ้า | UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EMC | ETSI EN 300 386 v1.6.1, FCC CFR 47 ตอนที่ 15:2013 |
| สิ่งแวดล้อม | ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) และ 2-3 (Class 3.2) |
