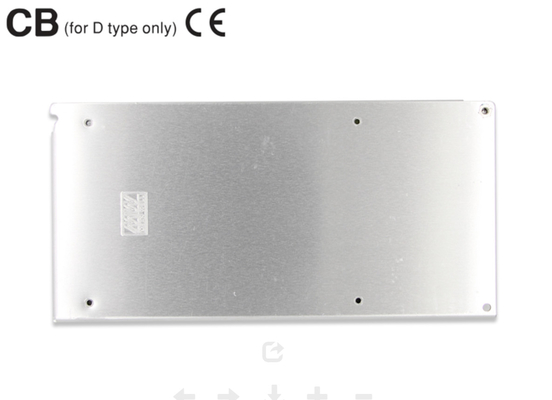

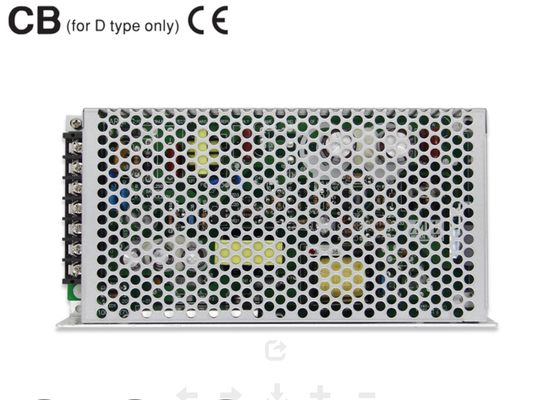

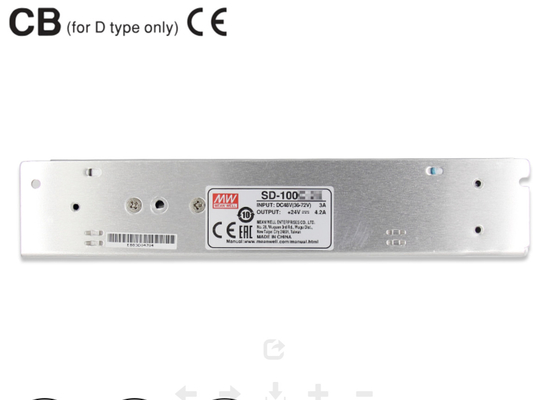

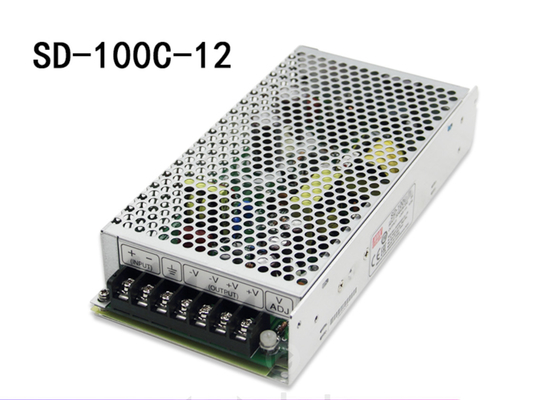

Mean Well Original Switch Power Supply SD-100C-12 โมดูลแปลง DC 36-72VAC โมดูล 12dc 100W
ลักษณะ:
| รูปแบบ | SD-100A-5 | SD-100B-5 | SD-100C-5 | SD-100D-5 | SD-100A-12 | SD-100B-12 | SD-100C-12 | SD-100D-12 | SD-100A-24 | SD-100B-24 | SD-100C-24 | SD-100D-24 | |
|
Output |
ความดันแบบตรงกัน | 5V | 12V | 24V | |||||||||
| ปัจจุบัน | 18A | 20A | 8.5A | 4.2A | |||||||||
| ระยะเวลาปัจจุบัน | 0 ~ 18A | 0 ~ 20A | 0 ~ 8.5A | 0 ~ 4.2A | |||||||||
| พลังประเมิน | 90W | 100W | 102W | 100.8W | |||||||||
| RIPPLE & NOISE (สูงสุด) หมายเหตุ2 | 100mVp-p | 120mVp-p | 150mVp-p | ||||||||||
| ความดัน ADJ ระยะ | 4.5 ~ 5.5VDC | 11 ~ 16VDC | 23 ~ 30VDC | ||||||||||
| หมายเหตุความอดทนต่อแรงดัน3 | ±2.0% | ± 1.0% | ± 1.0% | ||||||||||
| กฎหมายสาย | ± 0.5% | ± 0.3% | ± 0.2% | ||||||||||
| กติกาภาระ | ± 0.5% | ± 0.3% | ± 0.2% | ||||||||||
| สต็อป เวลาขึ้น | 2s, 50ms ((เฉพาะโหมด D) ในภาระเต็ม | ||||||||||||
| จับเวลา (ประเภท) | 20ms ((เพียงโหมด D) ในภาระเต็ม | ||||||||||||
|
INPUT |
ระยะความกระชับกําลัง | A:9.5 ~ 18VDC B:19 ~ 36VDC C:36 ~ 72VDC D:72 ~ 144VDC หรือ 85 ~ 132VAC | |||||||||||
| ประสิทธิภาพ (ประเภท) | 78% | 74% | 75% | 76% | 82% | 75% | 77% | 80% | 84% | 78% | 81% | 83% | |
| สายไฟ DC (ประเภท) | 9.7A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | 10.4A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | 10A/12V | 4.8A/24V | 2.4A/48V | 1.8A/96V | |
| อุปกรณ์ประกอบไฟฟ้า | D:18A/96VDC | ||||||||||||
| การรั่วไหลของปัจจุบัน | < 0.75mA/120VAC ((SD-100D) | ||||||||||||
|
การป้องกัน |
อัตราการบดหนัก | 105 ~ 135% ความแรงออกระดับ | |||||||||||
| ประเภทการป้องกัน: โหมด Hiccup, ฟื้นฟูโดยอัตโนมัติหลังจากการกําจัดภาวะความผิดพลาด | |||||||||||||
| สูงกว่าความแรง | 5.75 ~ 6.75V/10% ความจุ | 16.8 ~ 20V/10% ความจุ |
31.5 ~ 37.5V อัตราการบกพร่อง 5% |
31.5 ~ 37.5V/10% ความจุ | |||||||||
| ประเภทการป้องกัน: โหมด Hiccup, ฟื้นฟูโดยอัตโนมัติหลังจากการกําจัดภาวะความผิดพลาด | |||||||||||||
|
สิ่งแวดล้อม |
ระยะเวลาทํางาน | -15 ~ +60°C ((SD-100A), -10 ~ +60°C ((SD-100B/C/D) (ดู "เส้นโค้งการลดความร้อน") | |||||||||||
| ความชื้นในการทํางาน | 20 ~ 90% RH ไม่หมัก | ||||||||||||
| ระยะเวลาในการเก็บรักษา | -20 ~ + 85 °C, 10 ~ 95% RH ไม่หมัก | ||||||||||||
| โคเอฟิชั่นระยะเวลา | ± 0.03%/°C (0 ~ 50°C) | ||||||||||||
| สั่นสะเทือน | 10 ~ 500Hz, 2G 10 นาที / 1 จักรยาน, 60 นาที แต่ละลําดับแกน X, Y, Z | ||||||||||||
|
ความปลอดภัยและ EMC (หมายเหตุ 4) |
มาตรฐานความปลอดภัย | IEC/BS EN/EN 62368-1 ((สําหรับประเภท D เท่านั้น) EAC TP TC 004 ได้รับการอนุมัติ การออกแบบอ้างอิงไปยัง AS/NZS 623681 | |||||||||||
| วีทสแตนด์ โวลเตจ | I/P-O/P:1.5KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | ||||||||||||
| ความต้านทานต่อการแยก | I/P-O/P, I/P-FG, O/P-FG:100M โอม / 500VDC / 25°C/ 70% RH | ||||||||||||
| การปล่อย EMC | ความสอดคล้องกับ BS EN/EN55032 (CISPR32) ประเภท B, EAC TP TC 020 | ||||||||||||
| อาการต่อต้าน EMC | ความสอดคล้องกับ BS EN/EN61000-4-23,4,6,8, ระดับอุตสาหกรรมเบา, EAC TP TC 020 | ||||||||||||
|
อื่นๆ |
MTBF | 2600.2K ชั่วโมง นาที Telcordia SR-332 (Bellcore) ; 399.9K ชั่วโมง นาที MIL-HDBK-217F (25 °C) | |||||||||||

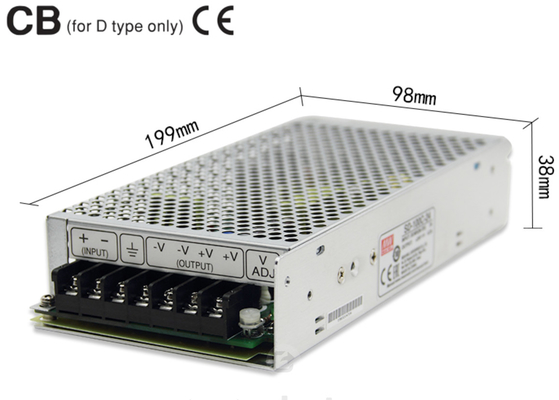

| ขนาด | 199*98*38mm (L*W*H) | ||||||||||||
| การบรรจุ | 0.65Kg; 20pcs/13.8Kg/0.85CUFT | ||||||||||||
| หมายเหตุ |
1ปริมาตรทั้งหมดที่ไม่ได้กล่าวโดยเฉพาะอย่างยิ่งจะวัดที่ 12,24,48,96VDC input, load rating และอุณหภูมิบริเวณ 25 °C 2. Ripple & เสียงถูกวัดที่ 20MHz ของความกว้างแบนด์โดยใช้ 12 " twisted คู่สายจบด้วย 0.1uf & 47uf คอนเดสเตอร์คู่ 3.ความอดทน: รวมถึงการตั้งความอดทน การควบคุมสายและการควบคุมภาระ 4พลังงานไฟฟ้าถือว่าเป็นส่วนประกอบที่จะติดตั้งในอุปกรณ์สุดท้าย |
||||||||||||
