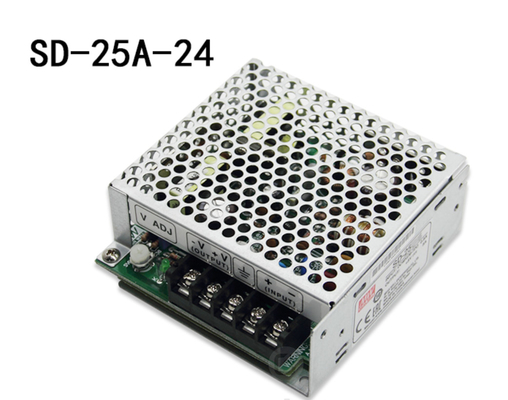

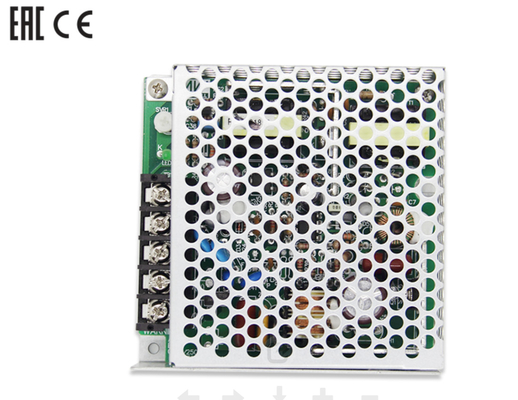

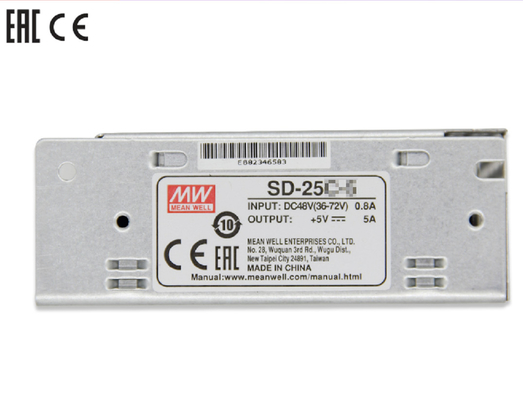

หมายถึงดีSD-25A-24 DCแปลงแหล่งจ่ายไฟDCเป็นDCแปลงโมดูลพลังงาน9.2 ~ 18โวลต์หม้อแปลง24V1.1A
ช่วงอินพุตกว้าง 2:1 (4:1 สำหรับ SD-500/1000)
การแยก 1.5~2KVAC ตามรุ่น
โปรไฟล์ต่ำ 1U (41 มม.) สำหรับ SD-1000
เอาต์พุตเสริม 12V/0.25A สำหรับ SD-500/1000
|
ผลผลิต |
แรงดันไฟตรง | 5V | SD-25C-5 | SD-25A-12 | SD-25B-12 | SD-25C-12 | SD-25A-24 | SD-25B-24 | SD-25C-24 | |
| จัดอันดับปัจจุบัน | 5A | 12V | 24V | |||||||
| ช่วงปัจจุบัน | 0 ~ 5A | 2.1A | 1.1A | |||||||
| 0 ~ 2.1A | 0 ~ 1.1A | |||||||||
| จัดอันดับอำนาจ | 25W | 25.2W | 26.4W | |||||||
| ระลอกคลื่นและเสียงรบกวน (สูงสุด)โน้ต 2 | 100mVp-p | 120mVp-p | 150mVp-p | |||||||
| ปรับแรงดันไฟฟ้าแนว | 4.5 ~ 5.5VDC | 11 ~ 16VDC | 23 ~ 30VDC | |||||||
| ความทนทานต่อแรงดันไฟฟ้าหมายเหตุ.3 | ±2.0% | ±1.0% | ±1.0% | |||||||
| กฎระเบียบของสาย | ±0.5% | ±0.3% | ±0.2% | |||||||
| โหลดระเบียบ | ±0.5% | ±0.3% | ±0.2% | |||||||
| ตั้งค่า, เพิ่มขึ้น, ถือครองเวลา | 2.5s, 50ms, ที่โหลดเต็มที่ | |||||||||
|
ป้อนข้อมูล |
ช่วงแรงดันไฟฟ้า | A:9.2 ~ 18VDC B:19 ~ 36VDC C:36 ~ 72VDC | ||||||||
| ประสิทธิภาพ (ประเภท) | 71% | 72% | 74% | 72% | 75% | 78% | 75% | 78% | 81% | |
| DC CURRENT | 3.2A/12V | 1.6A/24V | 0.8A/48V | 3.2A/12V | 1.6A/24V | 0.8A/48V | 3.2A/12V | 1.6A/24V | 0.8A/48V | |
|
การป้องกัน |
โอเวอร์โหลด | 105 ~ 150% พิกัดกำลังขับ | ||||||||
| ประเภทการป้องกัน : โหมด Hiccup กู้คืนโดยอัตโนมัติหลังจากลบเงื่อนไขข้อบกพร่องออก | ||||||||||
| แรงดันไฟเกิน | 5.75 ~ 6.75V/10% โหลด | โหลด 16.8 ~ 20V/10% | โหลด 31.5 ~ 37.5V/10% | |||||||
| ประเภทการป้องกัน : โหมด Hiccup กู้คืนโดยอัตโนมัติหลังจากลบเงื่อนไขข้อบกพร่องออก | ||||||||||
|
สิ่งแวดล้อม |
อุณหภูมิในการทำงาน | -10 ~ +60℃ (อ้างอิงจาก "เส้นโค้งลดพิกัด") | ||||||||
| ความชื้นในการทำงาน | 20 ~ 90% RH ไม่กลั่นตัว | |||||||||
| อุณหภูมิการจัดเก็บ ความชื้น | -20 ~ +85℃, 10 ~ 95% RH | |||||||||
| อุณหภูมิค่าสัมประสิทธิ์ | ±0.03%/℃ (0 ~ 50℃) | |||||||||
| การสั่นสะเทือน | 10 ~ 500Hz, 2G 10 นาที/1 รอบ, 60 นาทีแต่ละตัวตามแนวแกน X, Y, Z | |||||||||
|
ความปลอดภัยและ EMC (หมายเหตุ 4) |
มาตรฐานความปลอดภัย | EAC TP TC 004 ได้รับการอนุมัติ การออกแบบอ้างอิงถึง LVD, AS/NZS 62368.1 | ||||||||
| ทนต่อแรงดันไฟฟ้า | ฉัน/PO/P:1.5KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||||||||
| ความต้านทานการแยกตัว | I/PO/P, I/P-FG, O/P-FG:100M โอห์ม / 500VDC / 25℃/ 70% RH | |||||||||
| การปล่อย EMC | สอดคล้องกับ BS EN/EN55032 (CISPR32) คลาส B, EAC TP TC 020 | |||||||||
| ภูมิคุ้มกัน EMC | สอดคล้องกับ BS EN/EN61000-4-2,3,4,6,8, BS EN/EN55024, ระดับอุตสาหกรรมหนัก, EAC TP TC 020 | |||||||||
|
คนอื่น |
MTBF | 3682.6K ชม. นาทีเทลคอร์เดีย SR-332 (เบลล์คอร์) ;นาที 528.8K ชม.MIL-HDBK-217F (25 ℃) | ||||||||
| มิติ | 99*97*36 มม. (ยาว * กว้าง * สูง) | |||||||||
| บรรจุ | 0.38Kg;45 ชิ้น/17.8Kg/0.94CUFT | |||||||||
| บันทึก |
1. พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะถูกวัดที่อินพุต 12,24,48VDC โหลดที่กำหนด และ 25 ℃ ของอุณหภูมิแวดล้อม 2. Ripple & noise วัดที่ 20MHz ของแบนด์วิดท์ โดยใช้สายคู่บิดเกลียว 12" ที่ปิดท้ายด้วยตัวเก็บประจุแบบขนาน 0.1uf & 47uf 3. ความคลาดเคลื่อน : รวมถึงการตั้งค่าความคลาดเคลื่อน การควบคุมสาย และการควบคุมโหลด 4. แหล่งจ่ายไฟถือเป็นส่วนประกอบที่จะนำไปติดตั้งในอุปกรณ์ขั้นสุดท้ายการทดสอบ EMC ทั้งหมดดำเนินการโดยการติดตั้งยูนิตบน แผ่นโลหะขนาด 360 มม. * 360 มม. หนา 1 มม.อุปกรณ์ขั้นสุดท้ายต้องได้รับการยืนยันอีกครั้งว่ายังคงเป็นไปตามคำสั่งของ EMCเพื่อเป็นแนวทางในการ ทำการทดสอบ EMC เหล่านี้ โปรดดูที่ "การทดสอบ EMI ของอุปกรณ์จ่ายไฟส่วนประกอบ"(ตามที่มีอยู่ใน http://www.meanwell.com) 5. อุณหภูมิแวดล้อมลดลง 3.5 ℃/1000 ม. สำหรับรุ่นที่ไม่มีพัดลม และ 5 ℃/1000 ม. สำหรับรุ่นพัดลมสำหรับระดับความสูงในการทำงานที่สูงกว่า 2000 ม. (6500 ฟุต) ※ คำปฏิเสธความรับผิดชอบของผลิตภัณฑ์: สำหรับข้อมูลโดยละเอียด โปรดดูที่ https://www.meanwell.com/serviceDisclaimer.aspx |
|||||||||
