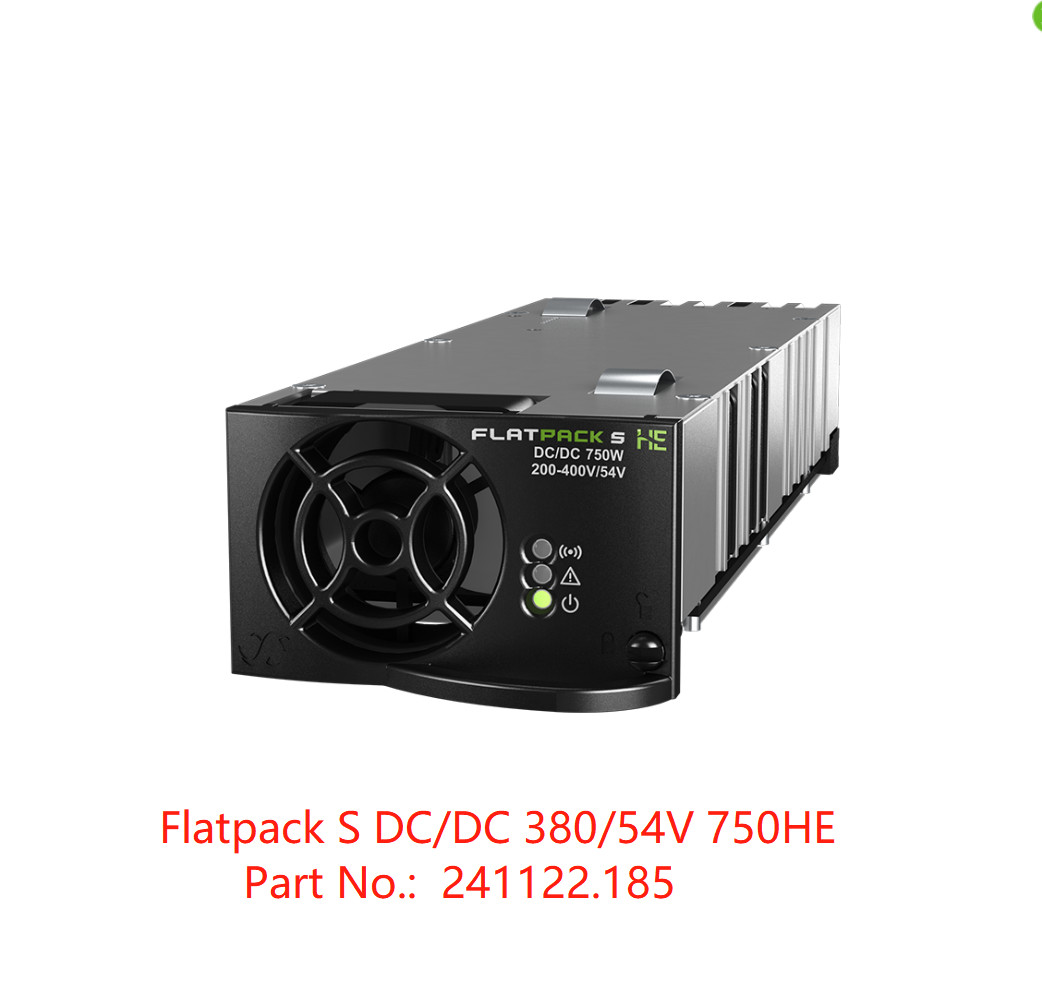

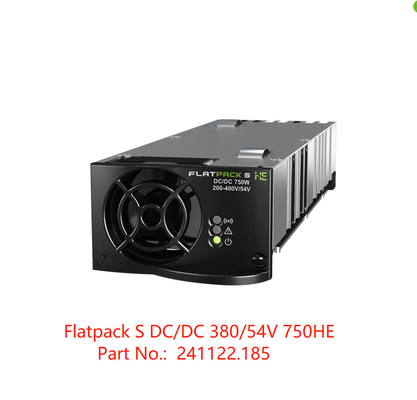

Eltek Flatpack S DC/DC 380/54V 750HE converter ตัวแปลง HE ขนาดกะทัดรัดสำหรับโทรคมนาคมขนาดเล็กถึงขนาดกลาง 241122.185
ตัวแปลง Eltek Flatpack S DC/DC 380/54V 750HE ตัวแปลง HE ขนาดกะทัดรัดสำหรับแอปพลิเคชันโทรคมนาคมขนาดเล็กถึงขนาดกลาง (หมายเลขชิ้นส่วน 241122.185)
ตัวแปลง Flatpack S DC/DC รวมเอาข้อกำหนดเทเลคอม ประสิทธิภาพสูง การป้องกัน ORing บนเอาต์พุต และกำลังสูงในกล่องขนาดเล็กลึก 217 มม.ประสิทธิภาพสูงช่วยในเรื่องประสิทธิภาพโดยรวมของการป้อนพลังงาน DC ระยะไกล และด้วยเหตุนี้จึงยังเป็นกรณีของธุรกิจสำหรับ
การเลือกโซลูชันดังกล่าวสำหรับการจ่ายพลังงานให้กับไซต์ระยะไกล ขนาดที่เล็กทำให้เหมาะสำหรับการรวมเข้ากับชั้นวางเซิร์ฟเวอร์แบบกำหนดเอง
ฟีเจอร์หลัก:
ฟีเจอร์หลัก
• เล็ก
• สั้น
• ความหนาแน่นของพลังงาน – 19.5 W/INCH3
• ประสิทธิภาพสูง
• การป้องกัน ORING บนเอาต์พุต
• เสียบร้อนได้
• แรงดันไฟและปุ่มเพาเวอร์
แอปพลิเคชั่น
เทเลคอม - แก้ไขแล้ว
• ตัวแปลงปลายทางระยะไกลสำหรับ DSLAM
เทเลคอม – มือถือ / ไร้สาย
• ระบบเสาอากาศแบบกระจาย
• ตัวขยายช่วงสำหรับหัววิทยุระยะไกล
ศูนย์ข้อมูล
• การแปลงพลังงาน Front-end /in-rack
พารามิเตอร์ :
|
ตัวแปลง Flatpack S DC/DC |
|
| แบบอย่าง | แฟลทแพค เอส DCDC 380/54 750 |
| ส่วนจำนวน | 241122.185 |
| ข้อมูลเข้า | |
| แรงดันไฟฟ้า (ระบุ) | 300 - 400 VDC |
| แรงดันไฟฟ้า (ช่วงการทำงาน) | 200 - 400 VDC |
| ปัจจุบัน (สูงสุด) | 2.9 ADC |
| การป้องกัน | ฟิวส์ในการปิดสวิตช์ที่ไม่ไวต่อขั้วบวกและขั้วลบที่สูงกว่า 410 VDC |
| ข้อมูลส่งออก | |
| แรงดันไฟฟ้า (คงที่) | 54 VDC |
| กำลัง (สูงสุด) @ อินพุตที่ระบุ | 750 วัตต์ |
| กำลังไฟฟ้า (สูงสุด) ที่อินพุต 200 VDC | 500 วัตต์ |
| ปัจจุบัน (สูงสุด) @ อินพุตที่ระบุ | 13.8 A (@VOUT < 54 VDC) |
| ถือครองเวลา กำลังขับสูงสุด | > 10ms;แรงดันไฟขาออก > 41 VDC |
| การแชร์ปัจจุบัน (โหลด 10 - 100%) | ±5% ของกระแสสูงสุดตั้งแต่โหลด 10 ถึง 100% |
| การควบคุมแรงดันไฟฟ้าสถิตย์ (โหลด 10 - 100%) | ±0.5% |
| การควบคุมแรงดันไฟฟ้าแบบไดนามิก | ±5.0% สำหรับการแปรผันของโหลด 10-90% หรือ 90-10% เวลาควบคุม < 50ms |
| ระลอกคลื่น | < 150 mVPP , แบนด์วิดธ์ 30 MHz |
| การป้องกัน | ORing FET |
| ป้องกันการลัดวงจร | |
| ป้องกันอุณหภูมิสูง | |
| การปิดระบบแรงดันไฟเกิน | |
| ข้อมูลจำเพาะอื่นๆ | |
| ประสิทธิภาพ | > 96% |
| การแยกตัว |
4.2 kVDC - อินพุตไปยังเอาต์พุต 2.25 kVDC - อินพุตสู่กราวด์ 710 VDC - เอาต์พุตสู่กราวด์ |
| นาฬิกาปลุก: LED สีแดง |
แรงดันไฟฟ้าขาเข้าต่ำและสูง, การปิดระบบที่อุณหภูมิสูงและต่ำ, วงจรเรียงกระแสล้มเหลว, การปิดระบบแรงดันไฟเกินที่เอาต์พุต, พัดลมล้มเหลวเมื่อพัดลมหยุดทำงาน, สัญญาณเตือนแรงดันไฟขาออกต่ำ, บัส CAN ขัดข้อง |
| คำเตือน: LED สีเหลือง | ตัวแปลงในโหมดลดอัตรากำลัง, เปิดใช้งานขีดจำกัดกระแสเอาต์พุตระยะไกล, แรงดันไฟฟ้าอินพุตอยู่นอกช่วง, กะพริบที่แรงดันไฟเกิน, สูญเสียการสื่อสาร CAN กับคอนโทรลเลอร์ |
| การทำงานปกติ: LED สีเขียว | |
| รีเลย์สัญญาณเตือน (NO - เปิดเมื่อไม่มีพลังงาน) | เปิดบน Alarms1)และขาดแรงดันไฟฟ้าขาเข้า |
| MTBF (Telcordia SR-332 ฉบับที่ 1 วิธี III (a)) | >350,000 (@ แทมเบียนท์ : 25 °C) |
|
อุณหภูมิในการทำงาน (5-95% RH n.cond. hum.) กำลังขับสูงสุดลดอัตราที่สูงกว่าอุณหภูมิ / ถึง |
-40 ถึง +85°C [-40 ถึง +185°F] 60°C [140°F] / 500W @ 70°C [158°F] / 125W @ 85°C [185°F] |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85°C (-40 ถึง +185°F) ความชื้น 0 - 99% RH ไม่มีการควบแน่น |
| ขนาด[กxสxส] / น้ำหนัก | 72 x 40 x 217 มม.2)(2.84 x 1.57 x 8.54”)2)/ < 850 ก. (1.9 ปอนด์) |
| มาตรฐานการออกแบบ | |
| ความปลอดภัยด้านไฟฟ้า | UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EMC |
ETSI EN 300 386 v1.6.1, FCC CFR 47 ตอนที่ 15:2013 EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010 |
| สิ่งแวดล้อม |
ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) และ 2-3 (Class 3.2) เป็นไปตามข้อกำหนด RoHS (2011/65/EU) และ WEEE (2002/96/EC) |
|
1) สำหรับการปิดเครื่องที่อุณหภูมิสูงและต่ำ และการเตือนความล้มเหลวของพัดลม รีเลย์จะเปิดอย่างน้อย 5 วินาทีก่อนที่โมดูลจะปิดลง 2) รวมความลึกของด้ามจับ 234 มม. [9.21"] และความสูง 42 มม. [1.65"] |
|
โซลูชั่น
เราให้บริการโซลูชั่นที่สมบูรณ์ รวมถึงการสำรวจสถานที่ เสนอแผนมืออาชีพตามคำขอของลูกค้า การสนับสนุนทางเทคนิค และบริการบำรุงรักษาสำหรับบริษัทโทรคมนาคมในและนอกประเทศจีนเรามีทีมงานที่มีความสามารถและเครือข่ายพันธมิตรที่เชื่อถือได้ทั่วโลก
คำถามที่พบบ่อย :
1. คุณควบคุมคุณภาพอย่างไร?
ตอบ: ผลิตภัณฑ์ทั้งหมดก่อนการจัดส่งเป็นการจำลองสถานการณ์การใช้งาน โหลดและโหลดเต็ม และทดสอบการแชร์ปัจจุบันเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์
2. ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
ตอบ: ไม่มีปริมาณการสั่งซื้อขั้นต่ำและสามารถทำได้ข้อแตกต่างเพียงอย่างเดียวคือราคาและกำหนดการ
3. คุณสามารถแนะนำบริษัทของคุณได้หรือไม่?
ตอบ: ฉันรู้สึกเป็นเกียรติมากฉันจะส่งเอกสารแนะนำบริษัทให้คุณในภายหลัง เพื่อให้ข้อมูลบริษัทของเราครอบคลุมและครอบคลุมยิ่งขึ้น
4. ข้อดีของ บริษัท ของคุณคืออะไร?
ตอบ: สินค้าคงคลังที่เพียงพอ และการรับประกันอุปทานสำหรับการต่ออายุการจัดหาในภายหลัง มีความยืดหยุ่นตามความต้องการที่แตกต่างกันของลูกค้า โดยให้บริการโซลูชั่นที่แตกต่างกัน
5. ฉันสามารถส่งตัวอย่างได้หรือไม่รายงานให้ฉันพร้อมกับราคา?
ตอบ: คุณสามารถส่งตัวอย่าง ตัวอย่างอาจมีความภาคภูมิใจอย่างมาก และคุณต้องรับผิดชอบค่าขนส่ง
6. บริษัทของคุณจัดการกับปัญหาด้านคุณภาพอย่างไร?
ตอบ: บริษัท ของเราทำอุตสาหกรรมนี้มาเกือบ 10 ปีแล้วมันมีชื่อเสียงอยู่แล้วเราจะวิเคราะห์อย่างละเอียดหากเป็นปัญหาด้านคุณภาพของเราจริง ๆ คุณสามารถมั่นใจได้ว่าจะทำสิ่งต่าง ๆ ตามข้อตกลงในสัญญาและจะไม่มีวันปล่อยให้คุณมีความกังวลใด ๆ ทีมบริการของเรายินดีที่จะให้บริการคุณ
7 Wหมวกโบหมดคุณภาพ ?
A:100%เดิมกับแพคเกจใหม่.เราจะทดสอบสินค้าก่อนโพสต์เพื่อให้แน่ใจว่าแต่ละรายการมีคุณภาพดี
8 ชมow หลายเดือนสำหรับการรับประกัน ?
A: รับประกันคุณภาพ 1 ปี
9วิธีจัดการกับสินค้าด้อยคุณภาพ ?
ตอบ: สามารถโพสต์สินค้าได้โดยมีค่าธรรมเนียมการโพสต์สำหรับผลิตภัณฑ์ที่มีคุณภาพไม่ดีภายในระยะเวลารับประกัน
