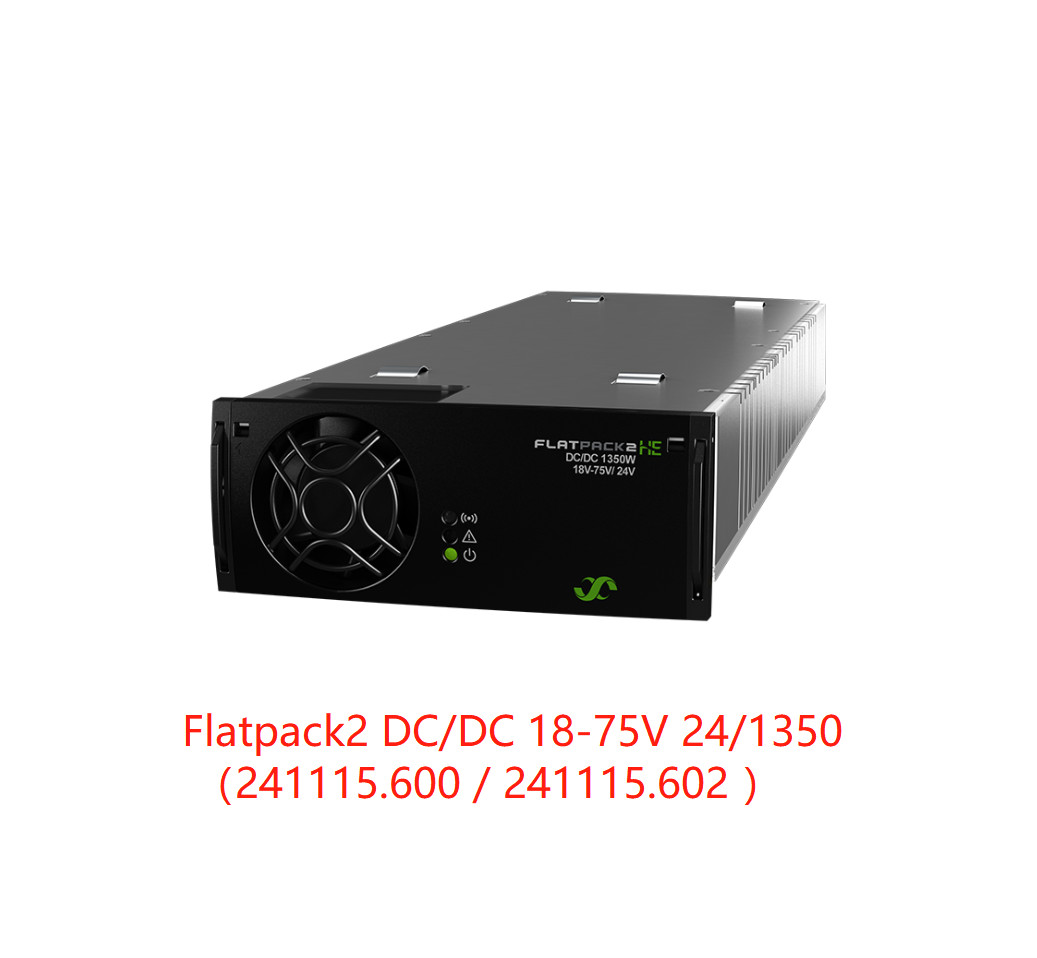

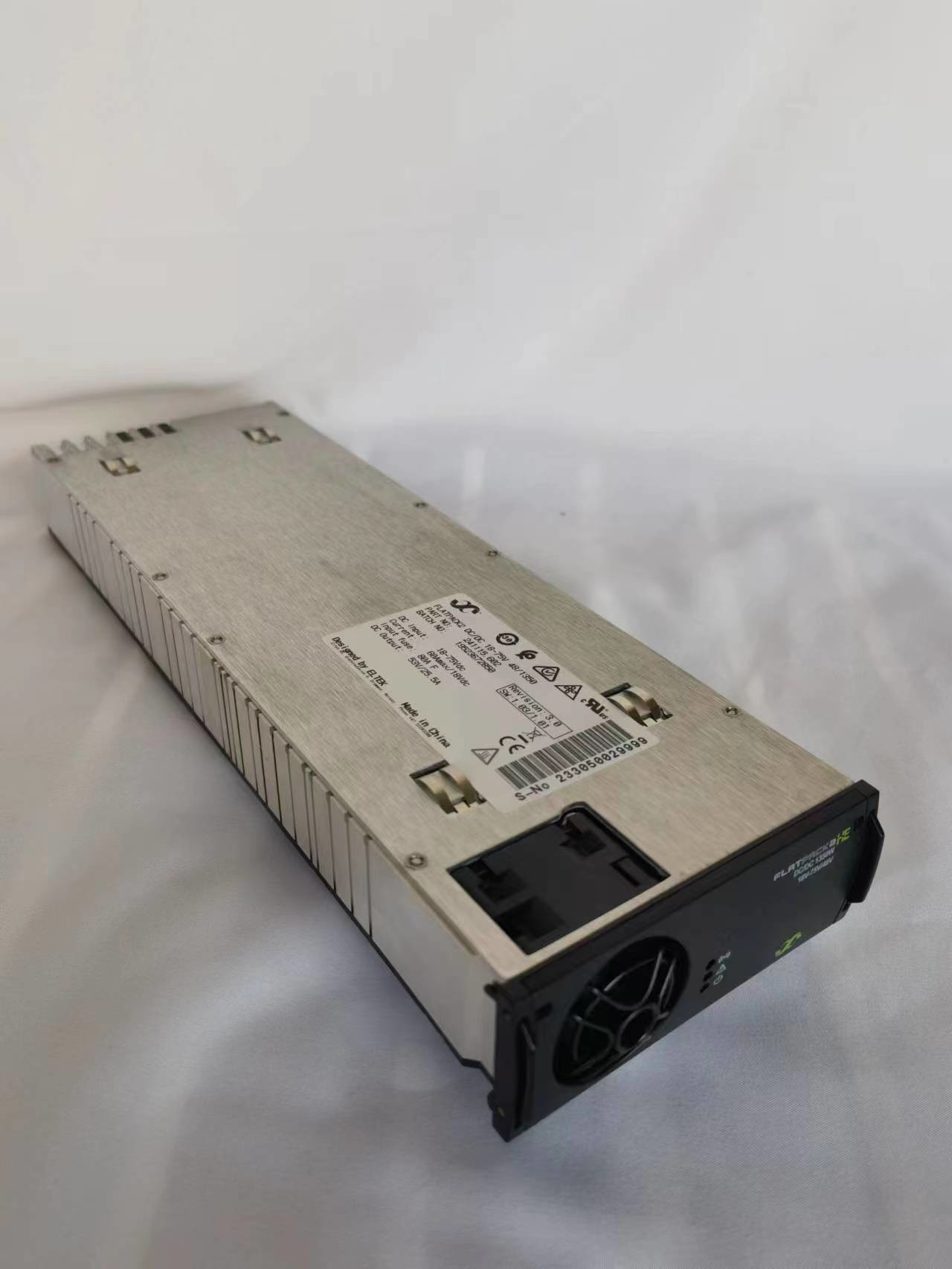

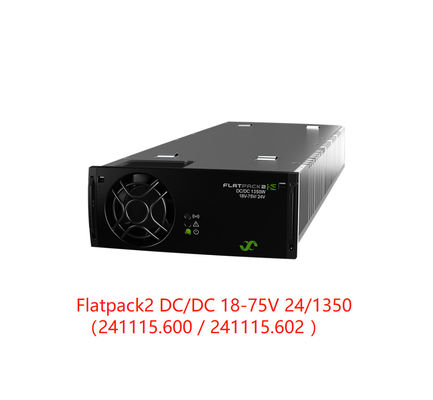

Eltek Flatpack2 DC/DC 18-75V 24V 48V 1350W (หมายเลขชิ้นส่วน:241115.600 241115.602)
ตัวแปลง DC/DC Flatpack2 เพิ่มความยืดหยุ่นใหม่ให้กับระบบพลังงาน Flatpack2 สามารถให้เอาต์พุต 24 Vdc หรือ 48 Vdc จากแบตเตอรี่แรงดันไฟฟ้าหลักได้ นอกจากนี้ยังสามารถแก้ไขแอปพลิเคชันที่ต้องการการแยกทางไฟฟ้าจากโหลดได้อีกด้วย
บัส CAN ที่แยกทางไฟฟ้าสามารถเชื่อมต่อกับระบบควบคุมของระบบพลังงาน Eltek ที่จ่ายไฟ ทำให้สามารถตรวจสอบและควบคุมตัวแปลง DC/DC ได้โดยไม่ต้องเพิ่มตัวควบคุมแยกต่างหาก
พารามิเตอร์:
| รุ่น 1350W 18-75/ 24V 1350W 18-75/ 48V |

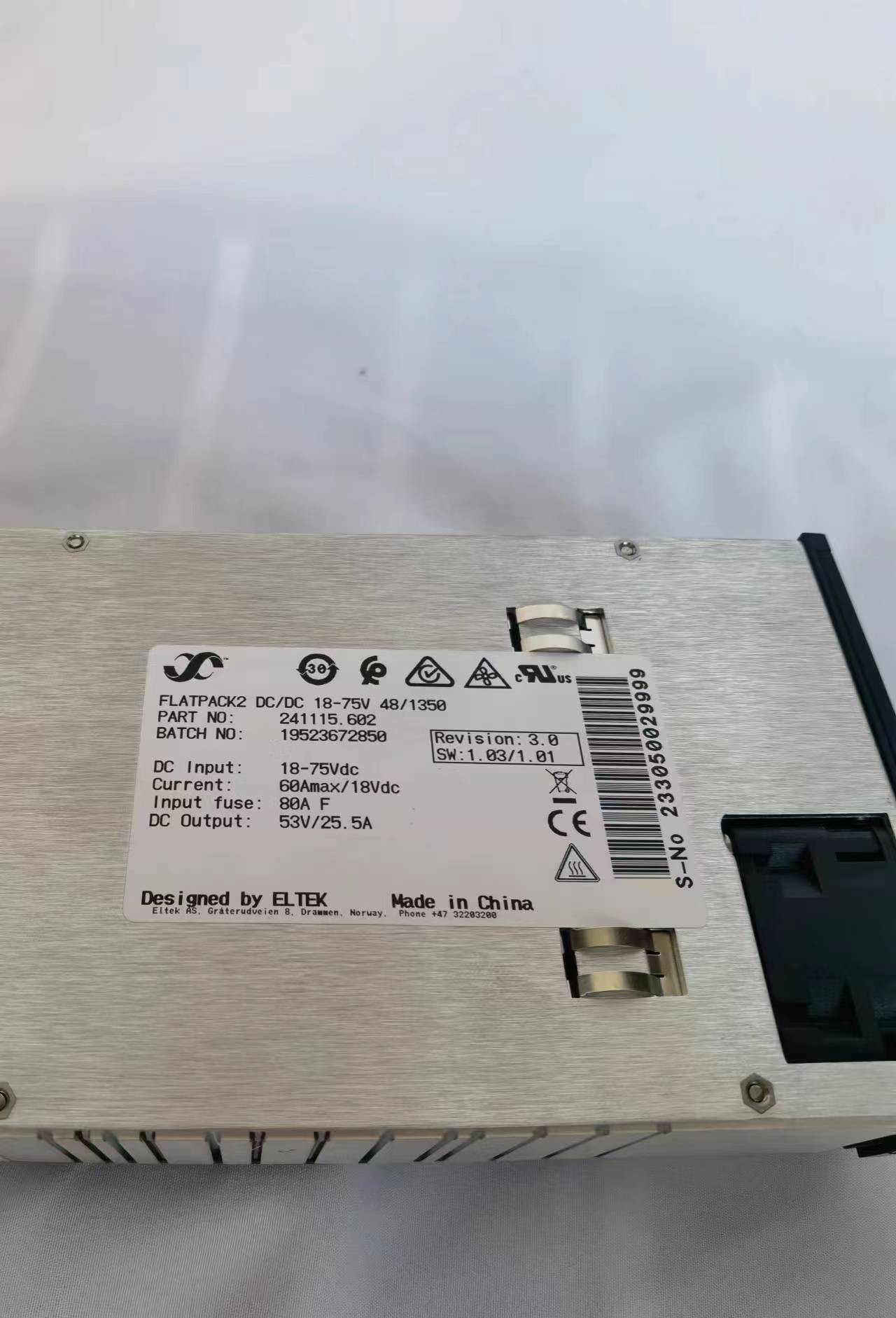

| หมายเลขชิ้นส่วน 241115.600 241115.602 |
| ข้อมูลอินพุต |
| ช่วงแรงดันไฟฟ้า 20 - 75 V DC (ปิดเครื่อง< 16.5V DC) |
| กระแสไฟ (สูงสุด) 70 A DC (85 ADC ระหว่างบูสต์) |
| การป้องกัน ฟิวส์และการป้องกันขั้วย้อนกลับ |
| ข้อมูลเอาต์พุต |
| แรงดันไฟฟ้า (ค่าเริ่มต้น) 26 V DC 53 VDC |
| แรงดันไฟฟ้า (ช่วงที่ปรับได้) 24 - 28 V DC 48 - 58.5 VDC |
| กำลังไฟ (สูงสุด) @ VIN > 26 VDC / VIN = 18 VDC 1350 W / 910 W Power boost 15s / 10min recovery (V IN > 25VDC) 2000W |
|
กระแสไฟ (สูงสุด) 56 A 28 A |
| การควบคุมแรงดันไฟฟ้าสถิต (โหลด 0 - 100%) ±1% ±0.5% |
| การควบคุมแรงดันไฟฟ้าแบบไดนามิก ±5.0% สำหรับการเปลี่ยนแปลงโหลด 10-90% หรือ 90-10% เวลาควบคุม< 30ms |
| ริปเปิล, แบนด์วิดท์ 20MHz< 200 mV pp |
| การป้องกัน ป้องกันไฟฟ้าลัดวงจร, ไดโอด OR -ing, การป้องกันอุณหภูมิสูง, การจำกัดกระแสไฟกระชากแบบ Hot plug -in, การปิดเครื่องแรงดันไฟฟ้าเกิน |
| ข้อมูลจำเพาะอื่นๆ |
| ประสิทธิภาพ สูงสุด 91.7 % สูงสุด 93.8 % |
|
การแยก 1.2 kVDC - อินพุตไปยังแชสซี 1.9 kVDC - CAN ไปยังแชสซี 1.9 kVDC - อินพุตไปยังเอาต์พุต 1.9 kVDC - CAN ไปยังอินพุต 1.0 kVDC - เอาต์พุตไปยังแชสซี 1.9 kVDC - CAN ไปยังเอาต์พุต |
| สัญญาณเตือน: ไฟ LED สีแดง 'เปิด' การปิดเครื่องแรงดันไฟฟ้าอินพุตต่ำและสูง, การปิดเครื่องอุณหภูมิต่ำและสูง, ความล้มเหลวของตัวแปลง, การปิดเครื่องแรงดันไฟฟ้าเกินที่เอาต์พุต, ความล้มเหลวของพัดลม, สัญญาณเตือนแรงดันไฟฟ้าเอาต์พุตต่ำ |
|
คำเตือน: ไฟ LED สีเหลือง 'เปิด' ตัวแปลงในโหมดลดกำลังไฟ, เปิดใช้งานขีดจำกัดกระแสไฟเอาต์พุตระยะไกล, แรงดันไฟฟ้าอินพุตออกนอก ช่วง, กะพริบที่แรงดันไฟฟ้าเกิน, การสูญเสียการสื่อสาร CAN กับตัวควบคุม |
| ปกติ (โมดูลทำงาน): ไฟ LED สีเขียว 'เปิด' |
| MTBF (Telcordia SR-332 Issue I method III (a)) >315 000 (@ Tambient : 25 °C) >315 000 (@ Tambient : 25 °C) |
| อุณหภูมิในการทำงาน -40 ถึง +75°C ( -40 ถึง +185°F), ความชื้น 5 - 95% RH ไม่มีการควบแน่น |
| การลดค่าอุณหภูมิเหนือ 55 °C (131°F) 1350W ถึง 1250W @ 65°C (149°F) และ 800W @ 75°C (167°F) |
| อุณหภูมิในการจัดเก็บ -40 ถึง +85°C ( -40 ถึง +185°F), ความชื้น 0 - 99% RH ไม่มีการควบแน่น |
| ขนาด[WxHxD] / น้ำหนัก 109 x 41.5 x 327 มม. (4.25 x 1.69 x 13”) /< 1.95 กก. (4.3 ปอนด์) |
| มาตรฐานการออกแบบ |
| ความปลอดภัยทางไฟฟ้า UL 60950-1, EN 60950-1 |
|
EMC EN 61000 -6-1 / -2 / -3 / -4 ETSI EN 300 386 V.1.4.1 |
| สิ่งแวดล้อม ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Class 3.2) RoHS (2011/ 65/ EU) และ WEEE (2002/96/ EC) สอดคล้อง |
