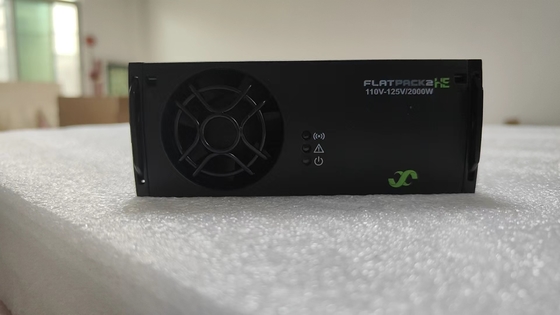

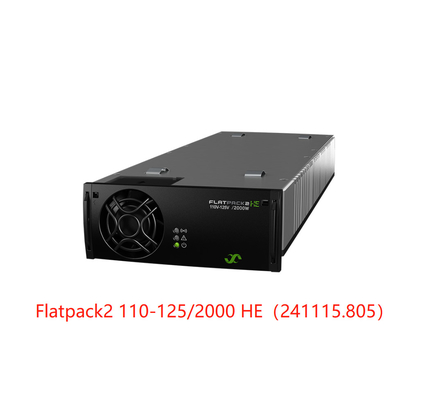

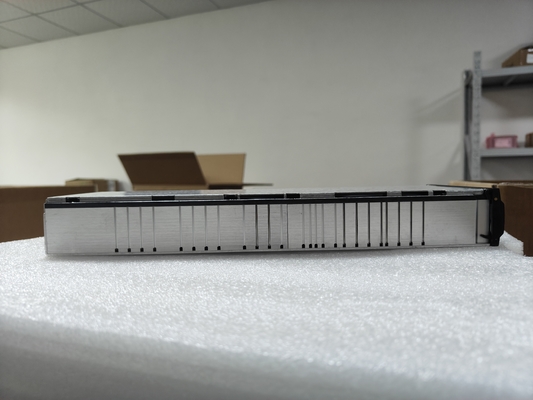

โมดูล Eltek Rectifier FLATPACK2 110 / 2000 HE WOR High Efficiency Module (หมายเลขชิ้นส่วน 241115.805)
Flatpack2 110V 2000W HE Rectifier / Converter
Flatpack2 110-120V/20A HE
ตั้งแต่เปิดตัว ครอบครัว Flatpack2 ได้ขยายไปสู่ตัวเลือกกำลังไฟและแรงดันไฟฟ้าที่หลากหลาย
Rectifier ประสิทธิภาพสูงที่เชื่อถือได้สำหรับการใช้งานในอุตสาหกรรม
พารามิเตอร์:
| รุ่น | 110 / 2000 HE WOR | 110-120 / 20A HE |
| หมายเลขชิ้นส่วน | 241115.805 | 241119.805 |
| ข้อมูลอินพุต | ||
| ช่วงแรงดันไฟฟ้า (เล็กน้อย) | 185 - 275 V AC/ DC | 176 - 277 V AC 1) |
| ช่วงแรงดันไฟฟ้า | 85 - 300 V AC/ DC |
85 - 305 V A 1) C |
| ความถี่ | 0 - 66 Hz | 45 - 66 Hz |
| กระแสไฟสูงสุด | 11.9 A RMS | 18.64 ARMS |
| ตัวประกอบกำลัง | 0.99 (@ โหลด 50-100 %) | 0.99 (@ โหลด 50-100 %) |
| THD (@ 230 VAC) | < 5 % (@ โหลดเต็ม) | < 4 % (@ โหลดเต็ม) |
| การป้องกัน | Varistor สำหรับการป้องกันไฟกระชาก, ฟิวส์ในทั้งสองสาย, ปิดเครื่องเหนือ 300/ 305 V | |
| ข้อมูลเอาต์พุต | ||
| แรงดันไฟฟ้าเริ่มต้น | 122.5 VDC | |
| ช่วงแรงดันไฟฟ้า | 89.22) - 171.6 VDC |
90.02) - 151.25 VD 1) C |
| # รองรับเซลล์ Pb (1.8 - 2.4 V DC/ เซลล์) | 54 - 71 | 54 -60 |
| # รองรับเซลล์ NiCad (1.05 - 1.65 V DC/ เซลล์) | 85 - 104 | 86 - 91 |
| กำลังไฟสูงสุด, อินพุตเล็กน้อย | 2000 W | 3025 W1) |
| กำลังไฟสูงสุด, อินพุต 85V | 850 W | 1280 W |
| กระแสไฟสูงสุด | 16.7 A | 20 A |
| เวลาพักเครื่อง, แรงดันไฟฟ้าเริ่มต้นและโหลด 1500 W | 20 ms, VOUT > 99.7 VDC | 10 ms, VOUT > 99.7 VDC |
| การแบ่งปันกระแสไฟ | ±5% ของกระแสไฟสูงสุดตั้งแต่โหลด 10 ถึง 100% | |
| การควบคุมแรงดันไฟฟ้าแบบคงที่ | ±0.5% ตั้งแต่โหลด 10% ถึง 100% และอินพุตเล็กน้อย | |
| การควบคุมแรงดันไฟฟ้าแบบไดนามิก | ±5.0% สำหรับการเปลี่ยนแปลงโหลด 10-80% หรือ 80-10%, เวลาควบคุม< 50ms | |
| Rippel และ noise, แบนด์วิดท์ 30 MHz | < 500 mV PP | |
| การป้องกัน | การปิดเครื่องเกินแรงดันไฟฟ้า, ป้องกันไฟฟ้าลัดวงจร, อุณหภูมิสูง, การจำกัดกระแสไฟกระชากแบบ hot plug-in, ไดโอด ORing | |
| ข้อมูลจำเพาะอื่นๆ | ||
| ประสิทธิภาพ | > 94% | > 94% |
| การแยก | 3.0 kVAC – อินพุตและเอาต์พุต, 1.5 kV AC – กราวด์อินพุต, 1.5 kV DC – กราวด์เอาต์พุต 3 kVAC CAN – อินพุต, 3kVAC CAN – เอาต์พุต | |
| สัญญาณเตือน (ไฟ LED สีแดง) | การปิดเครื่องไฟดับ, การปิดเครื่องอุณหภูมิสูงและต่ำ, ความล้มเหลวของ Rectifier, การปิดเครื่องเกินแรงดันไฟฟ้าที่เอาต์พุต, ความล้มเหลวของพัดลม, สัญญาณเตือนแรงดันไฟฟ้าต่ำ, ความล้มเหลวของบัส CAN | |
| คำเตือน (ไฟ LED สีเหลือง) | Rectifier ในโหมดลดกำลังไฟ, เปิดใช้งานขีดจำกัดกระแสไฟแบตเตอรี่ระยะไกล, แรงดันไฟฟ้าอินพุตเกินช่วง, กะพริบเมื่อเกินแรงดันไฟฟ้า | |
| ปกติ (ไฟ LED สีเขียว) | อินพุตและเอาต์พุต ok | |
| MTBF (Telcordia SR-332 Issue I method III (a)) | >391 000h (@T AMBIENT= 25°C) | >400 000h (@T AMBIENT= 25°C) |
| อุณหภูมิในการทำงาน (5 - 95% RH ไม่ควบแน่น) กำลังไฟเอาต์พุตลดลงเหนืออุณหภูมิ / ถึง |
-40 ถึง +75°C [ -40 ถึง +167°F] +55°C / 1350W @ +75°C |
-40 ถึง +75°C [ -40 ถึง +167°F] +50°C / 1150 W @ +75°C |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85°C (-40 ถึง +185°F), ความชื้น 0 - 99% RH ไม่ควบแน่น | |
| ขนาด[กxสxล] / น้ำหนัก | 109 x 41.5 x 327 มม. (กxสxล) [4.25 x 1.69 x 13”] / 1.950 กก. [4.3lbs] | |
| มาตรฐานการออกแบบ | ||
| ความปลอดภัยทางไฟฟ้า | UL 60950 -1, EN 60950 -1, CSA 22.2 | |
| EMC |
ETSI EN 300 386 V.1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 |
|
| ฮาร์มอนิกของไฟหลัก | EN 61000 -3-2 | |
| สิ่งแวดล้อม |
ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Class 3.2) ETSI EN 300 132-2 2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE) |
|
|
การปฏิบัติตามข้อกำหนดทางทะเล (EMC class B with AC filter) |
DnV Rules for Classification of Ships, High Speed & Light Craft and DnV Offshore Standards |
- |
|
1) ข้อมูลจำเพาะใช้ได้สำหรับ HW version 2 และใหม่กว่า สำหรับการแก้ไขเก่า โปรดดู DS:24111x.805.DS3 ver1. 2) แรงดันไฟฟ้าเอาต์พุตจะเพิ่มขึ้นเมื่อโหลดเบา (< 1.6A) |
||
