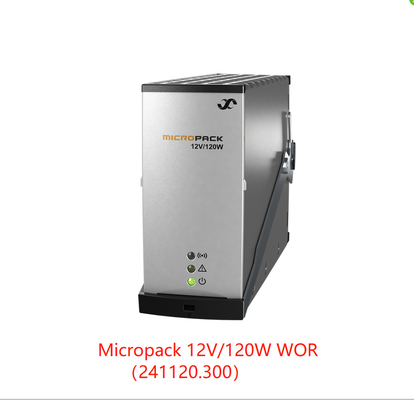

Eltek Micropack 12V/120W WOR 12V 120W โมดูลวงจรเรียงกระแส (หมายเลขชิ้นส่วน: 241120.300)
ระบบ Micropack นั้นระบายความร้อนด้วยการพาความร้อน ซึ่งออกแบบมาสำหรับการใช้งานที่ใช้พลังงานน้อยกว่า แต่ยังคงมีตัวเลือกการทำงานของระบบที่ตรงกับความต้องการใดๆ
ใช้เป็นแบบสแตนด์อโลนหรือในระบบที่กำหนดค่าได้จากชั้นวางที่ยืดหยุ่น
Micropack Power System ขยายเครือข่ายของคุณไปอีกขั้นหนึ่งด้วยช่วงโหลดโดยทั่วไประหว่าง 120W ถึง 1000W และในตัวเลือก 12, 24 และ 48V ระบบจึงเหมาะสำหรับการใช้งานที่หลากหลาย
พารามิเตอร์ :
| แบบอย่าง | 12V / 120W | 24V / 240W | 48V / 250W |
| ส่วนจำนวน | 241120.300 | 241120.200 | 241120.100 |
| ข้อมูลเข้า | |||
| ช่วงแรงดันไฟฟ้า | 85 - 300 V AC/ DC 1) | ||
| ช่วงแรงดันไฟฟ้า (ระบุ) | 130 - 275 V AC/ DC | 185 - 275 V AC/ DC 1) | |
| ความถี่ | 0 - 66 เฮิรตซ์ 1) | ||
| กระแสไฟสูงสุด, อินพุต 230V / โดยรวม (บูสต์) | 0.6 A / 2.0 A | 1.2 A / 2.0 A | 1.2 A / 1.9 A |
| กระแสไฟรั่วของโลกสูงสุด | 2.0 mA (@ 250V AC/ 50Hz) | ||
| ตัวประกอบกำลัง | 0.97 (@ 70 - โหลด 100%) | 0.98 (@ 55 - โหลด 100%) | 0.98 (@ 50 - 100 % โหลด) |
| THD (@ 230 VAC) | < 5 % (@ 80 - โหลด 100%) | < 5 % (@ 50 - 100 % โหลด) | < 5 % (@ 50 - 100 % โหลด) |
| การป้องกัน | วาริสเตอร์สำหรับการป้องกันชั่วคราว, ฟิวส์ทั้งสองสาย (2x 2.0 A), การปิดที่สูงกว่า 300 V AC/ DC | ||
| ข้อมูลส่งออก | |||
| แรงดันไฟฟ้าเริ่มต้น | 13.6 V DC | 27.2 VDC | 53.5 VDC |
| ช่วงแรงดันไฟฟ้า | 10.7 - 18.0 V DC | 21.5 - 36 VDC | 43.5 - 57.6 V DC |
| ช่วงแรงดันไฟฟ้าที่ไม่มีตัวควบคุม | 10.7 - 15.0 V DC | 21.5 - 30 VDC | 43.5 - 57.6 V DC |
| # รองรับเซลล์ Pb (1.8 - 2.4 V DC / เซลล์) | 6 - 7 | 12 - 15 | 24 |
| # รองรับเซลล์ NiCad (1.05 - 1.65 V DC/ เซลล์) | 10 - 11 2) | 20 - 222) | - |
| กำลังสูงสุด, เพิ่มเล็กน้อย / 60 วินาที | 120 วัตต์ / 160 วัตต์ | 240 วัตต์ / 315 วัตต์ | 250 วัตต์ / - |
| กระแสไฟสูงสุด @12/24/ 48V DC / เพิ่ม / QT3) | 10 A / 15 A / 55 A | 10 A / 15 A / 55 A | 5 ก / - / - |
| การแบ่งปันปัจจุบัน | ±5% ของกระแสสูงสุดตั้งแต่โหลด 10 ถึง 100% | ||
| การควบคุมแรงดันไฟฟ้าสถิตย์ ± | 0.5% จากโหลด 10% ถึง 100% และอินพุตที่ระบุ | ||
| การควบคุมแรงดันไฟฟ้าแบบไดนามิก | ± 5 % < 10ms, ขั้นตอนการโหลด 10% ถึง 90% หรือตรงข้ามที่แรงดันไฟขาออกที่ระบุ | ||
| เวลารอ แรงดันไฟเริ่มต้นและกำลังเต็ม | 20 ms, V OUT > 10.7 VDC | 20 ms, VOUT > 21.5 VDC | 20 ms, VOUT > 43 VDC |
| ระลอกคลื่นและสัญญาณรบกวน 30 MHz bw / psophometric | < 200 mV PP / 5 mV RMS | < 200 mV PP / 5 mV RMS | < 150 mV PP / 2 mV RMS |
| การป้องกัน | การปิดระบบแรงดันไฟเกิน, การป้องกันการลัดวงจร, อุณหภูมิสูง, การจำกัดกระแสไหลเข้าของปลั๊กร้อน, ฟิวส์ | ||
| ข้อมูลจำเพาะอื่นๆ | |||
| ประสิทธิภาพ @ ระบุอินพุต/เอาต์พุต สูงสุด/ ช่วง | 89.5% / >88% โหลด 50-100% | 93.0% / >92%, โหลด 50-100% | 93.6% / >93%, โหลด 50-100% |
| การแยกตัว | 3.0 kVAC – อินพุตและเอาต์พุต, 1.5 kV AC – อินพุตดิน, 0.5 kV DC – เอาต์พุต earth | ||
| การปลุก: ไฟ LED สีแดง 'on | การปิดไฟหลักต่ำ, การปิดที่อุณหภูมิสูงและต่ำ, วงจรเรียงกระแสล้มเหลว, การปิดไฟเกินที่เอาต์พุต, พัดลมล้มเหลว, สัญญาณเตือนแรงดันต่ำ, บัส CAN ล้มเหลว | ||
| คำเตือน: ไฟ LED สีเหลือง 'เปิด' | วงจรเรียงกระแสในโหมดลดกำลัง, เปิดใช้งานขีดจำกัดกระแสแบตเตอรี่ระยะไกล, แรงดันไฟฟ้าอินพุตอยู่นอกช่วง, กะพริบที่แรงดันไฟเกิน | ||
| ปกติ (โมดูลทำงาน): ไฟ LED สีเขียว 'เปิด' | |||
| เอาต์พุตแจ้งเตือน (แยก) | NO (+ขั้วบวก), COM (-ขั้วลบ)สูงสุด 60 V / 100 mA | ||
| MTBF (Telcordia SR-332 ฉบับที่ 1 วิธี III (a)) | >480 000h (@T AMBIENT= 25°C) | >480 000h (@T AMBIENT= 25°C) | >500,000 ชม. (@T AMBIENT= 25°C) |
| อุณหภูมิในการทำงาน (5 - 95% RH non-cond.) กำลังขับลดอัตราที่สูงกว่าอุณหภูมิ / ถึง |
-40 ถึง +70°C [ -40 — +158°F] +55°C / 50W @ +70°C |
-40 ถึง +60°C [-40 ถึง +142°F] +45°C / 80W @ +60°C |
-40 ถึง +75°C [ -40 ถึง +167°F] +55°C / 140W @ +75°C |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85°C (-40 ถึง +185°F) ความชื้น 0 - 99% RH ไม่มีการควบแน่น | ||
| ขนาด[กxสxส] / น้ำหนัก | 39.0 x 88.5 x 149 มม. [1.54 x 3.48 x 5.87"] / 0.5 กก. [1.1 ปอนด์] | ||
| มาตรฐานการออกแบบ | |||
| ความปลอดภัยด้านไฟฟ้า | UL 60950 -1, EN 60950 -1, CSA 22.2 | ||
| EMC |
ETSI EN 300 386 V.1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 4) |
||
| ฮาร์โมนิกส์หลัก | EN 61000 -3-2 | ||
| สิ่งแวดล้อม |
ETSI EN 300 019: 2 -1 (Class 1.2), 2-2 (Class 2.3) และ 2-3 (Class 3.2) ETSI EN 300 132-2 2002/ 95/ EC (RoHS) และ 2002/ 96/ EC (WEEE) |
||
|
การปฏิบัติตามข้อกำหนดทางทะเล (EMC คลาส B พร้อมตัวกรองกระแสสลับ) |
กฎ DnV สำหรับการจำแนกประเภทเรือ ยานความเร็วสูงและเบา และมาตรฐาน DnV นอกชายฝั่ง | ||
|
1) DC รองรับ 241120.200 พร้อม FW หลัก 404088.009 (จาก HW revision 1.2) และ 241120.100 จาก HW revision 2 2) 11/ 22 เซลล์ที่มีแรงดันบูสต์สูงสุด 1.636 V DC/ เซลล์ 3) ฟังก์ชั่น Quick-Trip ถ้า V OUT = 5 VDC จะมีการสร้างพัลส์กระแส 35 ms เพื่อช่วยทริปฟิวส์/ MCB บนกิ่งที่ลัดวงจร 4) เฉพาะ 12V และ 24V |
|||
