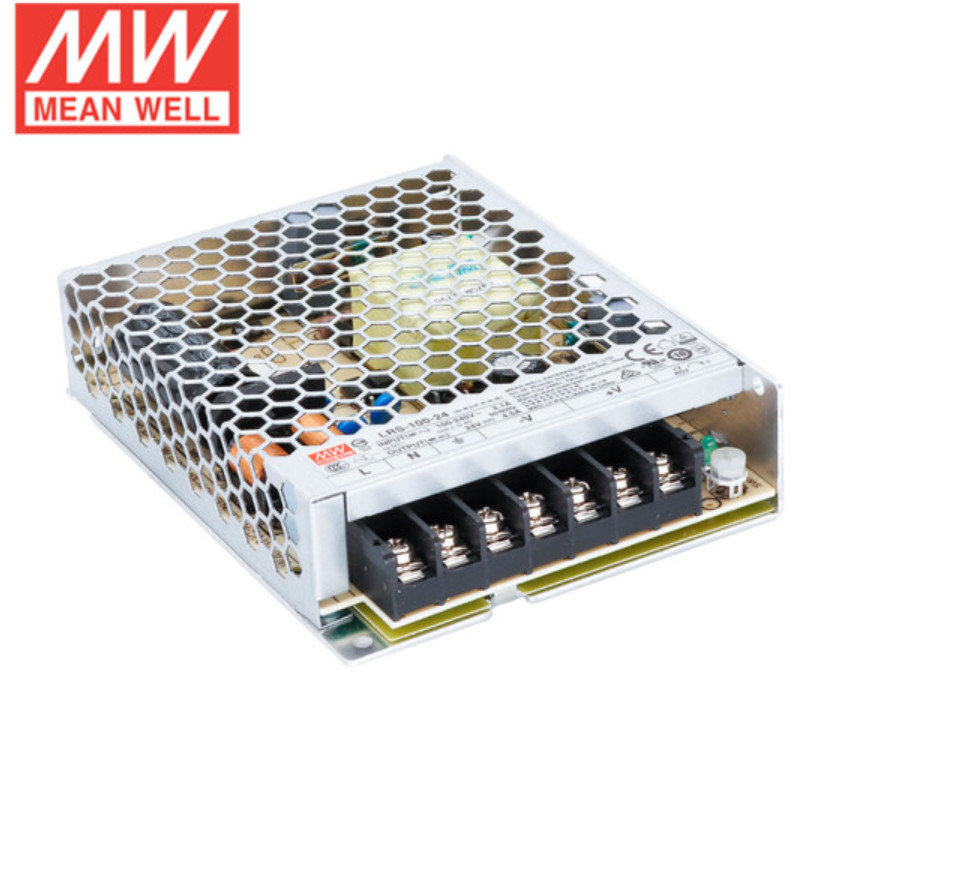

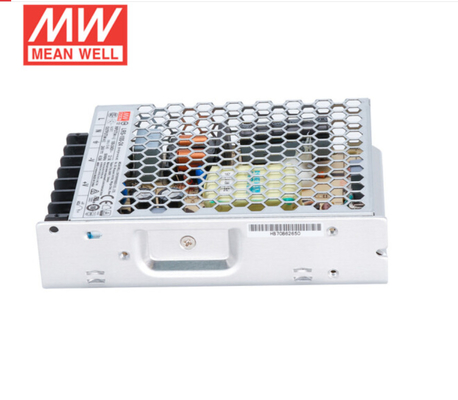

Mean Well LRS Series 100W Single Switching Power Supply LRS-100-12 12V/8.5A/100W หนา 1U
คุณสมบัติ:
การใช้งาน:
คำอธิบาย:
LRS-100 มีฟังก์ชันการป้องกันที่สมบูรณ์และมีความสามารถในการป้องกันการสั่นสะเทือน 5G
สอดคล้องกับข้อกำหนดด้านความปลอดภัยระหว่างประเทศ
LRS-100 series ทำหน้าที่เป็นโซลูชันแหล่งจ่ายไฟที่มีราคาต่อประสิทธิภาพสูงสำหรับการใช้งานทางอุตสาหกรรมต่างๆ
ข้อมูลจำเพาะ
| รุ่น | LRS-100-3.3 | LRS-100-5 | LRS-100-12 | LRS-100-15 | LRS-100-24 | LRS-100-36 | LRS-100-48 | |
|
เอาต์พุต |
แรงดันไฟฟ้า DC | 3.3V | 5V | 12V | 15V | 24V | 36V | 48V |
| กระแสไฟพิกัด | 20A | 18A | 8.5A | 7A | 4.5A | 2.8A | 2.3A | |
| ช่วงกระแสไฟ | 0 ~ 20A | 0 ~ 18A | 0 ~ 8.5A | 0 ~ 7A | 0 ~ 4.5A | 0 ~ 2.8A | 0 ~ 2.3A | |
| กำลังไฟพิกัด | 66W | 90W | 102W | 105W | 108W | 100.8W | 110.4W | |
| กระเพื่อมและสัญญาณรบกวน (สูงสุด)หมายเหตุ 2 | 100mVp-p | 100mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| ช่วงการปรับแรงดันไฟฟ้า | 2.97 ~ 3.6V | 4.5 ~ 5.5V | 10.2 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 28.8V | 32.4 ~ 39.6V | 43.2 ~ 52.8V | |
| แรงดันไฟฟ้าความคลาดเคลื่อน หมายเหตุ 3 | ±3.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| การควบคุมสายหมายเหตุ 4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| การควบคุมโหลดหมายเหตุ 5 | ±2.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| เวลาติดตั้ง, เวลาขึ้น | 500ms, 30ms/230VAC 500ms,30ms/115VAC ที่โหลดเต็ม | |||||||
| เวลาพัก (โดยทั่วไป) | 55ms/230VAC 10ms/115VAC ที่โหลดเต็ม | |||||||
|
อินพุต |
ช่วงแรงดันไฟฟ้า | 85 ~ 264VAC 120 ~ 373VDC (ทนต่อไฟกระชาก 300VAC เป็นเวลา 5 วินาที โดยไม่เกิดความเสียหาย) | ||||||
| ช่วงความถี่ | 47 ~ 63Hz | |||||||
| ประสิทธิภาพ (โดยทั่วไป) | 84.5% | 86% | 88% | 88.5% | 90% | 90.5% | 91% | |
| กระแสไฟ AC (โดยทั่วไป) | 1.9A/115VAC 1.2A/230VAC | |||||||
| กระแสไฟกระชาก (โดยทั่วไป) | เริ่มต้นเย็น 50A/230VAC | |||||||
| กระแสไฟรั่ว | <0.75mA / 240VAC | |||||||
|
การป้องกัน |
โอเวอร์โหลด | 110 ~ 150% ของกำลังไฟเอาต์พุตพิกัด | ||||||
| ประเภทการป้องกัน: โหมดสะอึก, ฟื้นตัวโดยอัตโนมัติหลังจากแก้ไขสภาวะความผิดปกติ | ||||||||
| แรงดันไฟฟ้าเกิน | 3.8 ~ 4.45V | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 18.75 ~ 21.75V | 28.8 ~ 33.6V | 41.4 ~ 48.6V | 55.2 ~ 64.8V | |
| ประเภทการป้องกัน: ปิดแรงดันไฟ o/p, เปิดเครื่องใหม่เพื่อกู้คืน | ||||||||
|
สภาพแวดล้อม |
อุณหภูมิในการทำงาน | -30 ~ +70℃ (อ้างอิงถึง "Derating Curve") | ||||||
| ความชื้นในการทำงาน | 20 ~ 90% RH ไม่มีการควบแน่น | |||||||
| อุณหภูมิในการจัดเก็บ, ความชื้น | -40 ~ +85℃, 10 ~ 95% RH ไม่มีการควบแน่น | |||||||
| สัมประสิทธิ์อุณหภูมิ | ±0.03%/℃ (0 ~ 50℃) | |||||||
| การสั่นสะเทือน | 10 ~ 500Hz, 5G 10min./1cycle, 60min. แต่ละแกน X, Y, Z | |||||||
| ประเภทแรงดันไฟฟ้าเกิน | Ⅱ; สอดคล้องกับ BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; ระดับความสูงสูงสุด 2000 เมตร | |||||||
|
ความปลอดภัย& EMC (หมายเหตุ 8) |
มาตรฐานความปลอดภัย |
UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,CCC GB4943.1,BSMI CNS14336-1, EAC TP TC 004,S/NZS62368.1(โดย CB),KC K60950-1(สำหรับ LRS-100-12/24 เท่านั้น), BIS IS13252(Part1): 2010/IEC 60950-1: 2005 ได้รับการอนุมัติ |
||||||
| แรงดันไฟฟ้าทนได้ | I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | |||||||
| ความต้านทานฉนวน | I/P-O/P, I/P-FG, O/P-FG:100M โอห์ม / 500VDC / 25℃/ 70% RH | |||||||
| การปล่อย EMC | สอดคล้องกับ BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32,KN35(สำหรับ LRS-100-12/24 เท่านั้น) | |||||||
| ภูมิคุ้มกัน EMC | สอดคล้องกับ BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), ระดับอุตสาหกรรมหนัก, EAC TP TC 020,KC KN32,KN35(สำหรับ LRS-100-12/24 เท่านั้น) | |||||||
|
อื่นๆ |
MTBF | 3348.9K ชม. ขั้นต่ำ Telcordia SR-332 (Bellcore) ; 677.4K ชม. ขั้นต่ำ MIL-HDBK-217F (25℃) | ||||||
| ขนาด | 129*97*30 มม. (ยาว*กว้าง*สูง) | |||||||
| การบรรจุ | 0.34 กก. ; 40 ชิ้น/14.6 กก./0.92CUFT | |||||||
