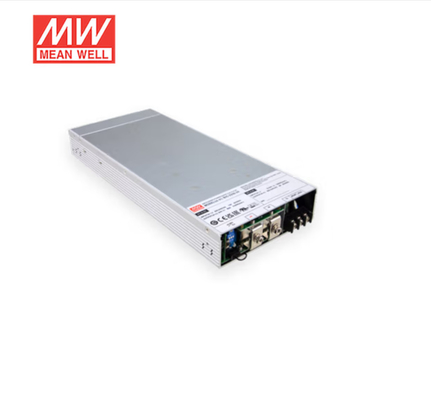

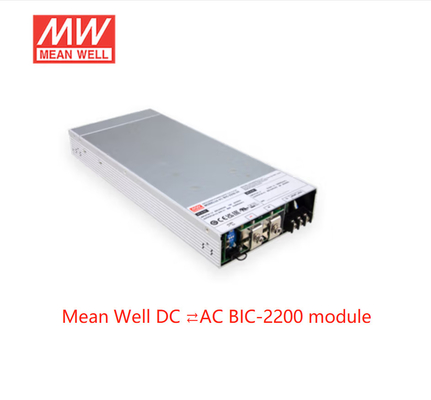

Mean Well BIC-2200 AC-DC แหล่งจ่ายไฟแบบสองทิศทาง 2160W 12V 180A เอาต์พุต BIC-2200-12
1U การออกแบบโปรไฟล์ต่ำ
การออกแบบดิจิทัลเต็มรูปแบบพร้อมประสิทธิภาพการแปลง 93% สำหรับทั้งการแปลง AD/DC และ DC/AD
เวลาสลับระหว่าง AD/DC และ DC/AC ที่รวดเร็วเป็นพิเศษที่ 1ms
ได้รับการรับรอง CB/TUV/UL 62368-1 และการออกแบบอ้างอิงถึงข้อกำหนด IEC 62477
การแชร์กระแสไฟที่ใช้งานได้ถึง 11000W (4+1)
< 3% THD ต่ำทั้งในโหมดการแปลง
บังคับให้ชาร์จและโหมดรีไซเคิลด้วย CANbus commend (อุปกรณ์เสริม)
การป้องกันที่สมบูรณ์: การป้องกันการเกาะเกาะ, การป้องกันความล้มเหลวของ AC, DC OVP, OLP, OCP, OTP
รับประกัน 5 ปี
เทคนิค
| ทิศทาง AC เป็น DC | แบบอย่าง | BIC-2200-12 | BIC-2200-24 | BIC-2200-48 | BIC-2200-96 | ||||
|
ผลผลิต |
แรงดันไฟตรง | 12V | 24V | 48V | 96V | ||||
| จัดอันดับปัจจุบัน | 180A | 90A | 45A | 22.5A | |||||
| จัดอันดับอำนาจ | 2160W | ||||||||
| ช่วงแรงดันไฟฟ้าเต็ม | 12 ~ 15V | 24 ~ 28V | 48 ~ 65V | 96 ~ 112V | |||||
| ระลอกคลื่นและเสียงรบกวน (สูงสุด)โน้ต 2 | 160mVp-p | 260mVp-p | 300mVp-p | 480mVp-p | |||||
| ปรับแรงดันไฟฟ้าแนว | 10 ~ 15V | 19 ~ 28V | 38 ~ 65V | 76 ~ 112V | |||||
| ช่วงปัจจุบัน | 0 ~ 180A | 0 ~ 90A | 0 ~ 45A | 0 ~ 22.5A | |||||
| ความทนทานต่อแรงดันไฟฟ้าหมายเหตุ.3 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||||
| กฎระเบียบของสาย | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||||
| โหลดระเบียบ | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||||
| ตั้งค่า, RISE TIME | 1800ms, 60ms/230VAC ที่โหลดเต็มที่ | ||||||||
|
ป้อนข้อมูล |
ช่วงแรงดันไฟฟ้ากระแสสลับ | 180 ~ 264VAC | |||||||
| ช่วงความถี่ | 47 ~ 63Hz | ||||||||
| ปัจจัยอำนาจ (ประเภท) | 0.98/230VAC ที่โหลดเต็มที่ | ||||||||
| ประสิทธิภาพ(ประเภท) หมายเหตุ.5 | 90% | 93% | 93% | 93% | |||||
| ไฟฟ้ากระแสสลับ (ประเภท) | 11A/230VAC | ||||||||
| INRUSH CURRENT (ประเภท) | สตาร์ทเย็น 35A/230VAC | ||||||||
| กระแสรั่วไหล | <2mA/230VAC | ||||||||
| ความผิดเพี้ยนของฮาร์โมนิกทั้งหมด | <3%(@load=100%/230VAC) | ||||||||
| ทิศทางกระแสตรงเป็นไฟฟ้ากระแสสลับ |
ป้อนข้อมูล (หมายเหตุ 9) |
จัดอันดับพลังงานอินพุต | 1800W | ||||||
| ช่วงแรงดันไฟฟ้าเต็ม | 12 ~ 15V | 24 ~ 28V | 48 ~ 65V | 96 ~ 112V | |||||
| ช่วงแรงดันไฟฟ้ากระแสตรง | 10 ~ 15V | 19 ~ 28V | 38 ~ 65V | 76 ~ 112V | |||||
| แม็กซ์กระแสไฟเข้า | 150A | 75A | 37.5A | 18.75A | |||||
|
ผลผลิต |
คะแนน ผลผลิต พลัง (ประเภท) (@230V, 50Hz) | 1725VA | |||||||
| ช่วงแรงดันไฟฟ้า | 180 ~ 264VAC กำหนดโดย AC main | ||||||||
| ช่วงความถี่ | 47 ~ 63Hz กำหนดโดย AC main | ||||||||
| ไฟฟ้ากระแสสลับ (ประเภท) | 7.5A/230VAC | ||||||||
| ปัจจัยอำนาจ (ประเภท) | 0.99/230VAC ที่โหลดเต็มที่ | ||||||||
| ประสิทธิภาพ(ประเภท) หมายเหตุ.5 | 90.5% | 93% | 93% | 93% | |||||
| ความผิดเพี้ยนของฮาร์โมนิกทั้งหมด | <3%(@load=100%/230VAC) | ||||||||
|
การป้องกัน |
โอเวอร์โหลด |
105 ~ 115% พิกัดกำลังขับ | |||||||
| AC เป็น DC | การจำกัดกระแสคงที่ ปิดแรงดัน DC O/P 5 วินาทีหลังจากแรงดัน DC O/P ต่ำ ให้เปิดเครื่องอีกครั้งเพื่อกู้คืน | ||||||||
| DC เป็น AC | ไม่แม่นยำด้วยการออกแบบพลังงานคงที่ | ||||||||
| ไฟฟ้าลัดวงจร | ปิดกระแส O/P เปิดเครื่องอีกครั้งเพื่อกู้คืน | ||||||||
| แรงดันไฟเกิน | 17.6 ~ 20.8V | 33.6 ~ 39.2V | 72.6 ~ 86V | 134 ~ 157V | |||||
| ประเภทการป้องกัน : ปิดแรงดันไฟฟ้า O/P เปิดเครื่องอีกครั้งเพื่อกู้คืน | |||||||||
| อุณหภูมิเกิน | ปิดแรงดันไฟฟ้า O/P กู้คืนโดยอัตโนมัติหลังจากอุณหภูมิลดลง | ||||||||
| การป้องกันเกาะ | ปิดแรงดันไฟฟ้า AC O/P เปิดเครื่องอีกครั้งเพื่อกู้คืน | ||||||||
|
การทำงาน |
รีโมทคอนโทรลเปิด-ปิด | โดยสัญญาณไฟฟ้าหรือสัมผัสแห้ง สั้น: เปิดเครื่อง เปิด: ปิดไฟ โปรดดูคู่มือการใช้งานดังต่อไปนี้ | |||||||
| BIDIRECTION SWITCH TIME (ทั่วไป) | 1ms | ||||||||
| สัญญาณเตือนภัย | เอาต์พุตสัญญาณ TTL แบบแยกสำหรับ T-Alarm, DC-OK และ Faultโปรดดูคู่มือการใช้งานในหน้าต่อไปนี้ | ||||||||
| พลังเสริม | 12V@0.5Aค่าเผื่อ±5% กระเพื่อม 150mVp-p | ||||||||
|
จัดอันดับโหมดแบตเตอรี่ ปัจจุบัน(ค่าเริ่มต้น) หมายเหตุ.7 |
AC เป็น DC | 160A | 80A | 40A | 20A | ||||
| ปรับได้โดยการสื่อสาร | |||||||||
| DC เป็น AC | 120A | 64A | 32A | 16A | |||||
| ปรับได้โดยการสื่อสาร | |||||||||
|
สิ่งแวดล้อม |
อุณหภูมิในการทำงาน | -30 ~ +70℃ (อ้างอิงจาก "เส้นโค้งลดพิกัด") | |||||||
| ความชื้นในการทำงาน | 20 ~ 90% RH ไม่กลั่นตัว | ||||||||
| อุณหภูมิการจัดเก็บ ความชื้น | -40 ~ +85℃, 10 ~ 95% RH ไม่มีการควบแน่น | ||||||||
| อุณหภูมิค่าสัมประสิทธิ์ | ±0.03%/℃ (0 ~ 45℃) | ||||||||
| การสั่นสะเทือน | 10 ~ 500Hz, 2G 10 นาที/1 รอบ, 60 นาทีแต่ละตัวตามแนวแกน X, Y, Z | ||||||||
|
ความปลอดภัยและ EMC (หมายเหตุ 4) |
มาตรฐานความปลอดภัย | UL62368-1, CAN/CSA C22.2 No.62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, IEC62477-1 (ตามคำขอ) ได้รับการอนุมัติ | |||||||
| ทนต่อแรงดันไฟฟ้าNote.8 | ฉัน/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:500VAC | ||||||||
| ความต้านทานการแยกตัวNote.8 | I/PO/P, I/P-FG, O/P-FG:100M โอห์ม / 500VDC / 25℃/ 70% RH | ||||||||
|
การปล่อย EMC |
BS EN/EN55032 | ||||||||
| พารามิเตอร์ | มาตรฐาน | ระดับการทดสอบ / หมายเหตุ | |||||||
| ดำเนินการ | BS EN/EN55032 (CISPR32) | คลาส B | |||||||
| ฉายรังสี | BS EN/EN55032 (CISPR32) | คลาสเอ | |||||||
| กระแสฮาร์มอนิก | BS EN/EN61000-3-2 | คลาสเอ | |||||||
| แรงดันไฟฟ้าวูบวาบ | BS EN/EN61000-3-3 | ----- | |||||||
|
ภูมิคุ้มกัน EMC |
BS EN/EN55035, BS EN/EN61000-6-2 | ||||||||
| พารามิเตอร์ | มาตรฐาน | ระดับการทดสอบ / หมายเหตุ | |||||||
| ESD | BS EN/EN61000-4-2 | ระดับ 3, อากาศ 8KV ;ระดับ 2 ติดต่อ 4KV | |||||||
| ฉายรังสี | BS EN/EN61000-4-3 | ระดับ 3 | |||||||
| EFT / ระเบิด | BS EN/EN61000-4-4 | ระดับ 3 | |||||||
| ไฟกระชาก | BS EN/EN61000-6-2 | 2KV/เส้น-เส้น 4KV/เส้น-Earth | |||||||
| ดำเนินการ | BS EN/EN61000-4-6 | ระดับ 3 | |||||||
| สนามแม่เหล็ก | BS EN/EN61000-4-8 | ระดับ 4 | |||||||
| แรงดันไฟตกและการหยุดชะงัก | BS EN/EN61000-4-11 |
>95% จุ่ม 0.5 งวด, 30% จุ่ม 25 งวด, >95% หยุดชะงัก 250 งวด |
|||||||
|
คนอื่น |
MTBF | 462.9K ชม. นาทีเทลคอร์เดีย SR-332 (เบลล์คอร์) ;46K ชม. นาทีMIL-HDBK-217F (25 ℃) | |||||||
| มิติ | 330*140*41 มม. (ยาว * กว้าง * สูง) | ||||||||
| บรรจุ | 2.9Kg;4 ชิ้น/12.6 กิโลกรัม/1.25CUFT | ||||||||
