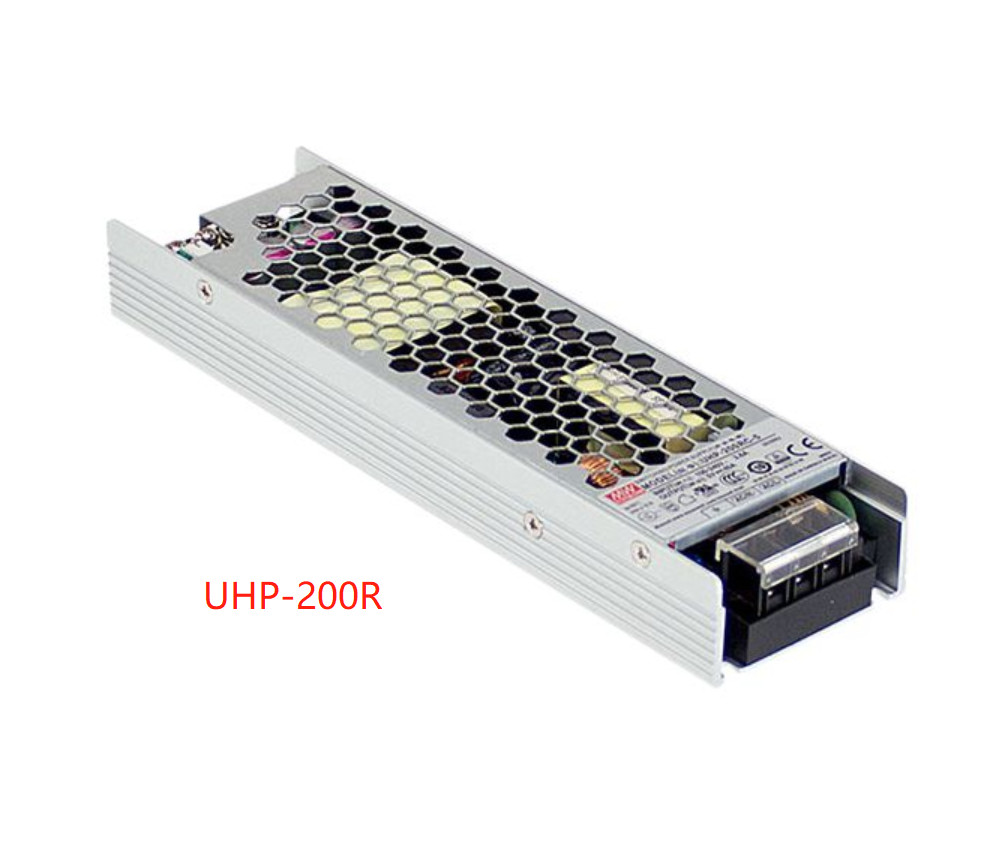

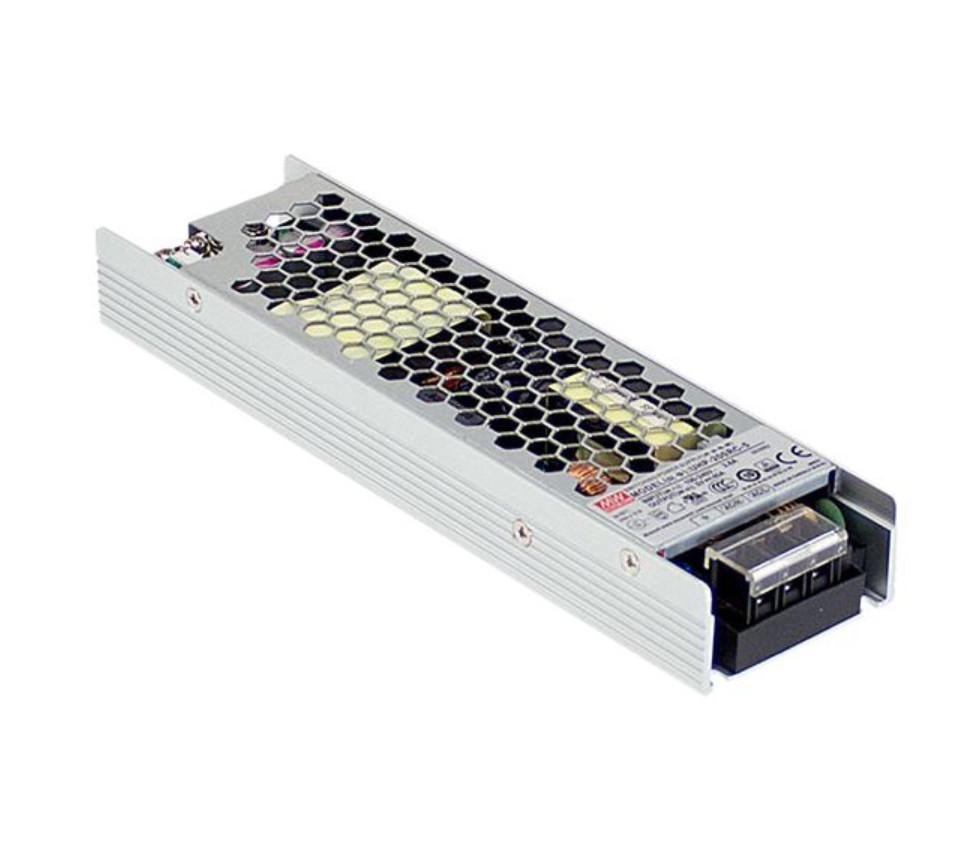

Mean Well Enclosed Switching Power Supply AC/DC UHP ซีรีส์ UHP-200(R) UHP-200A UHP-750 UHP-1500 UHP-2500
ช่วงกำลังไฟ: 200W ~ 2500W
คุณสมบัติ:
พารามิเตอร์ :
| แบบอย่าง | UHP-200 -3.3 | UHP-200 -4.2 | UHP-200 -5 | UHP-200 -12 | UHP-200 -15 | UHP-200 -24 | UHP-200 -36 | UHP-200 -48 | UHP-200 -55 | |
|
ผลผลิต |
แรงดันไฟตรง | 3.3V | 4.2V | 5V | 12V | 15V | 24V | 36V | 48V | 55V |
| จัดอันดับปัจจุบัน | 40A | 40A | 40A | 16.7A | 13.4A | 8.4A | 5.6A | 4.2A | 3.6A | |
| จัดอันดับอำนาจ | 132W | 168W | 200W | 200.4W | 201W | 201.6W | 201.6W | 201.6W | 201.6W | |
| ระลอกคลื่นและเสียงรบกวน (สูงสุด)โน้ต 2 | 150mVp-p | 150mVp-p | 200mVp-p | 240mVp-p | 240mVp-p | 240mVp-p | 240mVp-p | 300mVp-p | 360mVp-p | |
| ปรับแรงดันไฟฟ้าแนว | 3.2~3.5V | 3.6~4.4V | 4.5~5.5V | 11.4~12.6V | 14.3~15.8V | 22.8~25.2V | 34.2~37.8V | 45.6~50.4V | 45~58V | |
| ความทนทานต่อแรงดันไฟฟ้าหมายเหตุ.3 | ±2.0% | ±2.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| กฎระเบียบของสาย | ±0.5% | ±0.5% | ±0.5% | ±0.3% | ±0.3% | ±0.3% | ±0.3% | ±0.3% | ±0.3% | |
| โหลดระเบียบ | ±1.0% | ±1.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| ตั้งค่า, RISE TIME | 2000ms, 80ms/230VAC;3000ms, 80ms/115VAC ที่โหลดเต็ม 550ms/230VAC สำหรับเวลาการตั้งค่า 55V | |||||||||
| ถือครองเวลา (ประเภท) | 10ms/230VAC 10ms/115VAC | |||||||||
|
ป้อนข้อมูล |
แรงดันไฟฟ้า แนว Note.4 | 90 ~ 264VAC 127 ~ 370VDC | ||||||||
| ช่วงความถี่ | 47 ~ 63Hz | |||||||||
| ปัจจัยอำนาจ (ประเภท) | PF≥0.94/230VAC PF≥0.98/115VAC ที่โหลดเต็มที่ | |||||||||
| ประสิทธิภาพ (ประเภท) | 89% | 90% | 91% | 93% | 94% | 94% | 94% | 94% | 94% | |
| ไฟฟ้ากระแสสลับ (ประเภท) | 2.2A/115VAC 1.1A/230VAC | |||||||||
| INRUSH CURRENT (ประเภท)Note.8 | สตาร์ทเย็น 40A/115VAC 80A/230VAC | |||||||||
| กระแสรั่วไหล | <0.75mA / 240VAC | |||||||||
|
การป้องกัน |
โอเวอร์โหลด |
กำลังขับพิกัด 110~140% | ||||||||
| ประเภทการป้องกัน : โหมด Hiccup กู้คืนโดยอัตโนมัติหลังจากลบเงื่อนไขข้อบกพร่องออก | ||||||||||
|
แรงดันไฟเกิน |
3.8~ 4.6V | 4.62 ~ 5.46V | 5.75 ~ 6.75V | 13.2 ~ 15.6V | 16.5 ~ 19.5V | 26.4 ~ 31.2V | 39.6 ~46.8V | 52.8 ~ 62.4V | 60 ~ 69V | |
| ประเภทการป้องกัน : ปิดแรงดันไฟฟ้า O/P เปิดเครื่องอีกครั้งเพื่อกู้คืน | ||||||||||
| อุณหภูมิเกิน | ประเภทการป้องกัน :ปิดแรงดันไฟฟ้า O/P หรือโหมด Hiccup กู้คืนโดยอัตโนมัติหลังจากอุณหภูมิลดลง | |||||||||
|
การทำงาน |
สัญญาณ DC OK (อุปกรณ์เสริม) | อัตราการติดต่อ (สูงสุด): 15Vdc / 10mA โหลดความต้านทาน | ||||||||
| ซ้ำซ้อน (ไม่จำเป็น) | สำหรับการป้องกันการเชื่อมต่อแบบขนาน:สำหรับแอพพลิเคชั่นแบบขนาน เมื่อ PSU ตัวใดตัวหนึ่งไม่ทำงาน อีกตัวหนึ่งจะถูกเปิดใช้งานโดยอัตโนมัติสิ่งนี้สามารถป้องกันความผิดพลาดของระบบ และให้ความน่าเชื่อถือของระบบ | |||||||||
|
สิ่งแวดล้อม |
อุณหภูมิในการทำงาน | -30 ~ +70℃(อ้างอิงจาก “เส้นโค้งลดพิกัด”) | ||||||||
| ความชื้นในการทำงาน | 20 ~ 95% RH ไม่กลั่นตัว | |||||||||
| อุณหภูมิการจัดเก็บ ความชื้น | -40 ~ +85℃, 10 ~ 95% RH ไม่มีการควบแน่น | |||||||||
| อุณหภูมิค่าสัมประสิทธิ์ | ±0.03%/℃ (0 ~ 50℃) | |||||||||
| การสั่นสะเทือน | 10 ~ 500Hz, 5G 10 นาที/1 รอบ, 60 นาทีตามแนวแกน X, Y, Z | |||||||||
|
ความปลอดภัยและ EMC (หมายเหตุ 6) |
มาตรฐานความปลอดภัย |
UL 62368-1,TUV BS EN/EN62368-1,BS EN/EN60335-1(ยกเว้น 55V), CCC GB4943, EAC TP TC 004, BSMI CNS14336-1 ได้รับการอนุมัติ การออกแบบอ้างอิงถึง BS EN/EN61558-1,-2-16 |
||||||||
| ทนต่อแรงดันไฟฟ้า | ไอ/PO/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | |||||||||
| ความต้านทานการแยกตัว | I/PO/P, I/P-FG,O/P-FG:100M โอห์ม/500VDC/25℃/ 70%RH | |||||||||
| การปล่อย EMC | สอดคล้องกับ BS EN/EN55032,GB9254,Class B, BS EN/EN55014,BS EN/EN61000-3-2,-3,EAC TP TC 020,BSMI CNS13438 | |||||||||
| ภูมิคุ้มกัน EMC | เป็นไปตาม BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN61000-6-2 (BS EN/EN50082-2), ระดับอุตสาหกรรมหนัก ,EAC TP TC 020 | |||||||||
|
คนอื่น |
MTBF | 2472.1 K ชม. นาทีเทลคอร์เดีย SR-332 (เบลล์คอร์) ;นาที 257.0K ชม.MIL-HDBK-217F (25 ℃) | ||||||||
| มิติ | 194*55*26 มม. (ยาว * กว้าง * สูง) | |||||||||
| บรรจุ | 0.468 กก. 24 ชิ้น/12.2 กก./0.49CUFT | |||||||||
|
บันทึก |
1. พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะถูกวัดที่อินพุต 230VAC โหลดที่กำหนด และ 25 ℃ ของอุณหภูมิแวดล้อม 2. Ripple & noise วัดที่ 20MHz ของแบนด์วิดท์โดยใช้สายคู่บิดเกลียวขนาด 12 นิ้วที่ปิดท้ายด้วยตัวเก็บประจุแบบขนาน 0.1uf และ 47uf 3. ความคลาดเคลื่อน: รวมถึงการตั้งค่าความคลาดเคลื่อน การควบคุมสาย และการควบคุมโหลด 4. อาจจำเป็นต้องลดพิกัดภายใต้แรงดันไฟฟ้าอินพุตต่ำโปรดตรวจสอบเส้นโค้ง derating สำหรับรายละเอียดเพิ่มเติม 5. อุณหภูมิแวดล้อมลดลง 5 ℃/1000 ม. สำหรับระดับความสูงในการทำงานที่สูงกว่า 2000 ม. (6500 ฟุต) 6. แหล่งจ่ายไฟถือเป็นส่วนประกอบที่จะนำไปติดตั้งในอุปกรณ์ขั้นสุดท้ายอุปกรณ์ขั้นสุดท้ายต้องได้รับการยืนยันอีกครั้งว่ายังคงเป็นไปตามคำสั่งของ EMCสำหรับคำแนะนำเกี่ยวกับวิธีการดำเนินการทดสอบ EMC เหล่านี้ โปรดดูที่ "การทดสอบ EMI ของอุปกรณ์จ่ายไฟส่วนประกอบ" (ตามที่มีอยู่ใน http://www.meanwell.com) 7. ประสิทธิภาพประเภท R น้อยกว่าประเภท Blank เล็กน้อย ตามการวัดจริง 8. พารามิเตอร์กระแสไหลเข้ามีความอดทน 10% ※ คำปฏิเสธความรับผิดชอบของผลิตภัณฑ์: สำหรับข้อมูลโดยละเอียด โปรดดูที่ https://www.meanwell.com/serviceDisclaimer.aspx |
|||||||||
โซลูชั่น
เราให้บริการโซลูชั่นที่สมบูรณ์ รวมถึงการสำรวจสถานที่ เสนอแผนมืออาชีพตามคำขอของลูกค้า การสนับสนุนทางเทคนิค และบริการบำรุงรักษาสำหรับบริษัทโทรคมนาคมในและนอกประเทศจีนเรามีทีมงานที่มีความสามารถและเครือข่ายพันธมิตรที่เชื่อถือได้ทั่วโลก
คำถามที่พบบ่อย :
1. คุณควบคุมคุณภาพอย่างไร?
ตอบ: ผลิตภัณฑ์ทั้งหมดก่อนการจัดส่งเป็นการจำลองสถานการณ์การใช้งาน โหลดและโหลดเต็ม และทดสอบการแชร์ปัจจุบันเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์
2. ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
ตอบ: ไม่มีปริมาณการสั่งซื้อขั้นต่ำและสามารถทำได้ข้อแตกต่างเพียงอย่างเดียวคือราคาและกำหนดการ
3. คุณสามารถแนะนำบริษัทของคุณได้หรือไม่?
ตอบ: ฉันรู้สึกเป็นเกียรติมากฉันจะส่งเอกสารแนะนำบริษัทให้คุณในภายหลัง เพื่อให้ข้อมูลบริษัทของเราครอบคลุมและครอบคลุมยิ่งขึ้น
4. ข้อดีของ บริษัท ของคุณคืออะไร?
ตอบ: สินค้าคงคลังที่เพียงพอ และการรับประกันอุปทานสำหรับการต่ออายุการจัดหาในภายหลัง มีความยืดหยุ่นตามความต้องการที่แตกต่างกันของลูกค้า โดยให้บริการโซลูชั่นที่แตกต่างกัน
5. ฉันสามารถส่งตัวอย่างได้หรือไม่รายงานให้ฉันพร้อมกับราคา?
ตอบ: คุณสามารถส่งตัวอย่างได้ ตัวอย่างมีความภาคภูมิใจอย่างมาก และคุณต้องรับผิดชอบค่าขนส่ง
6. บริษัทของคุณจัดการกับปัญหาด้านคุณภาพอย่างไร?
ตอบ: บริษัท ของเราทำอุตสาหกรรมนี้มาเกือบ 10 ปีแล้วมันมีชื่อเสียงอยู่แล้วเราจะวิเคราะห์อย่างละเอียดหากเป็นปัญหาด้านคุณภาพของเราจริง ๆ คุณสามารถมั่นใจได้ว่าจะทำสิ่งต่าง ๆ ตามข้อตกลงในสัญญาและจะไม่มีวันปล่อยให้คุณมีความกังวลใด ๆ ทีมบริการของเรายินดีที่จะให้บริการคุณ
7 Wหมวกโบหมดคุณภาพ ?
A:100%เดิมกับแพคเกจใหม่.เราจะทดสอบสินค้าก่อนโพสต์เพื่อให้แน่ใจว่าแต่ละรายการมีคุณภาพดี
8 ชมow หลายเดือนสำหรับการรับประกัน ?
A: รับประกันคุณภาพ 1 ปี
9วิธีจัดการกับสินค้าด้อยคุณภาพ ?
ตอบ: สามารถโพสต์สินค้าได้โดยมีค่าธรรมเนียมการโพสต์สำหรับผลิตภัณฑ์ที่มีคุณภาพไม่ดีภายในระยะเวลารับประกัน
