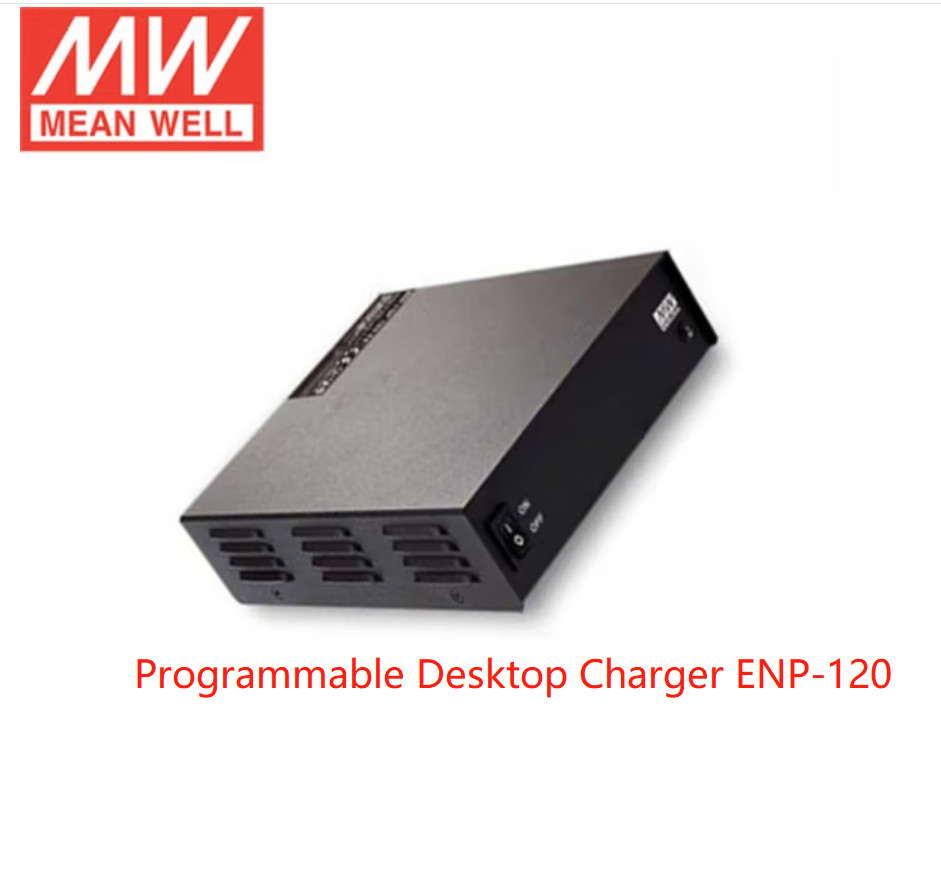

Mean Well Portable Type Programmable Desktop Charger ENP-120 ENP-180 ENC-120 120W-360W Charger
กำลังไฟ:
ENP-120 / ENP-180 / ENP-240 / ENP-360
เครื่องชาร์จ:
ENC-120 / ENC-180 / ENC-240 / ENC-360
ENC: เครื่องชาร์จแบบตั้งโปรแกรมได้
ENP: แหล่งจ่ายไฟแบบสวิตชิ่งเดสก์ท็อประดับ VI
แรงดันไฟฟ้าในการชาร์จ, กระแสไฟในการชาร์จ และหมดเวลาสามารถตั้งโปรแกรมได้ผ่าน SBP-001
NTC สำหรับการชดเชยอุณหภูมิ (ซีรีส์ ENC)
การออกแบบที่ไม่มีพัดลมและไม่มีเสียงรบกวน
การป้องกัน: ไฟฟ้าลัดวงจร, แรงดันไฟฟ้าเกิน, การป้องกันอุณหภูมิเกิน (ซีรีส์ ENC/ENP) แบตเตอรี่แรงดันไฟฟ้าต่ำกว่า, แบตเตอรี่แรงดันไฟฟ้าเกิน, การป้องกันขั้วย้อนกลับ (สำหรับซีรีส์ ENC เท่านั้น)
เหมาะสำหรับแบตเตอรี่ตะกั่วกรด
รับประกัน 3 ปี
ข้อมูลทางเทคนิค
| รุ่น | ENP-120-12 | ENP-120-24 | ENP-120-48 | |||||
|
เอาต์พุต |
แรงดันไฟฟ้า DC | 13.8V | 27.6V | 55.2V | ||||
| กระแสไฟพิกัด | 8.7A | 4.3A | 2.2A | |||||
| กระแสไฟ | พิกัด | 0 ~ 8.7A | 0 ~ 4.3A | 0 ~ 2.2A | ||||
| สูงสุด | หมายเหตุ 2 | 10.9A | 5.38A | 2.75A | ||||
| กำลังไฟ | พิกัด | 120W | 119W | 121W | ||||
| สูงสุด | หมายเหตุ 2 | 150.4W | 148.5W | 151.8W | ||||
| ริปเปิล & เสียงรบกวน (สูงสุด)หมายเหตุ 3 | 150mVp-p | 150mVp-p | 350mVp-p | |||||
| ช่วงการปรับแรงดันไฟฟ้า | 11.5 ~ 15V | 23.5 ~ 30V | 47.5 ~ 58.8V | |||||
| ความคลาดเคลื่อนของแรงดันไฟฟ้าหมายเหตุ 4 | ±0.5% | ±0.5% | ±0.5% | |||||
| การควบคุมสาย หมายเหตุ 5 ±0.5% | เวลาติดตั้ง, เวลาเพิ่มขึ้น | เวลาติดตั้ง, เวลาเพิ่มขึ้น | เวลาติดตั้ง, เวลาเพิ่มขึ้น | |||||
| หมายเหตุ 6 | ±2.0% | ±1.0% | ±0.5% | เวลาติดตั้ง, เวลาเพิ่มขึ้น | ||||
| หมายเหตุ 7 | 1000ms, 100ms ที่โหลดเต็ม | เวลาพัก (โดยทั่วไป) | ||||||
| 20ms ที่โหลดเต็ม | อินพุต | |||||||
|
ช่วงแรงดันไฟฟ้า |
หมายเหตุ 8 | 90 ~ 264VAC | 127 ~ 370VDC | ช่วงความถี่ | ||||
| 47 ~ 63Hz | ตัวประกอบกำลังไฟ (โดยทั่วไป) | |||||||
| PF>0.98/115VAC, PF>0.95/230VAC ที่โหลดเต็ม | ประสิทธิภาพ (โดยทั่วไป) | |||||||
| 89.5% | 91% | 91.5% | กระแสไฟ AC (โดยทั่วไป) | |||||
| 1.25A/115VAC | 0.63A/230VAC | กระแสไฟกระชาก (โดยทั่วไป) | ||||||
| เริ่มต้นเย็น 65A ที่ 230VAC | กระแสไฟรั่ว | |||||||
| <3.5mA / 240VAC | การใช้พลังงานเมื่อไม่มีโหลด | |||||||
| <0.15W | การป้องกัน | |||||||
|
ไฟฟ้าลัดวงจร |
ประเภทการป้องกัน: การจำกัดกระแสไฟคงที่, ฟื้นตัวโดยอัตโนมัติหลังจากแก้ไขสภาพความผิดปกติ | โอเวอร์โหลด | ||||||
|
โดยปกติทำงานภายใน 110 ~ 125% ของกำลังไฟเอาต์พุตพิกัดนานกว่า 3 วินาทีและเปลี่ยนเป็นการจำกัดกระแสไฟคงที่ พร้อมการกู้คืนอัตโนมัติหลังจากแก้ไขสภาพโอเวอร์โหลด |
การจำกัดกระแสไฟคงที่ หาก >125% ของกำลังไฟพิกัด พร้อมการกู้คืนอัตโนมัติหลังจากแก้ไขสภาพโอเวอร์โหลด | |||||||
| แรงดันไฟฟ้าเกิน | ||||||||
| 15.5 ~ 18.2V | 31 ~ 36.5V | 62.1 ~ 72.9V | ประเภทการป้องกัน: ปิดแรงดันไฟฟ้า o/p, เปิดเครื่องใหม่เพื่อกู้คืน | |||||
| อุณหภูมิเกิน | ||||||||
| ปิดแรงดันไฟฟ้า O/P, ฟื้นตัวโดยอัตโนมัติหลังจากอุณหภูมิลดลง | สภาพแวดล้อม | |||||||
|
อุณหภูมิในการทำงาน |
-30 ~ +70℃ (อ้างอิงถึง "Derating Curve") | ความชื้นในการทำงาน | ||||||
| 20 ~ 95% RH ไม่มีการควบแน่น | อุณหภูมิในการจัดเก็บ, ความชื้น | |||||||
| -40 ~ +85℃, 10 ~ 95% RH ไม่มีการควบแน่น | สัมประสิทธิ์อุณหภูมิ | |||||||
| ±0.05%/℃ (0 ~ 50℃) | การสั่นสะเทือน | |||||||
| 10 ~ 500Hz, 2G 10 นาที/1 รอบ, 60 นาทีในแต่ละแกน X, Y, Z | ความปลอดภัย & EMC | |||||||
|
(หมายเหตุ 9) มาตรฐานความปลอดภัย |
IEC62368-1, UL62368-1, EAC TP TC 004 ได้รับการอนุมัติ; เป็นไปตาม BS EN/EN62368-1 | แรงดันไฟฟ้าทนได้ | ||||||
| I/P-O/P:3KVAC | I/P-FG:2KVAC O/P-FG:0.5KVAC | ความต้านทานฉนวน | ||||||
| I/P-O/P, I/P-FG, O/P-FG:100M โอห์ม / 500VDC / 25℃/ 70% RH | การปล่อย EMC | |||||||
|
พารามิเตอร์ |
มาตรฐาน | ระดับการทดสอบ / หมายเหตุ | ESD | |||||
| BS EN/EN61000-4-6 | คลาส B | กระแสฮาร์มอนิก | ||||||
| BS EN/EN61000-4-3 | คลาส B | กระแสฮาร์มอนิก | ||||||
| BS EN/EN61000-3-2 | ----- | ภูมิคุ้มกัน EMC | ||||||
| BS EN/EN61000-3-3 | ----- | ภูมิคุ้มกัน EMC | ||||||
|
BS EN/EN55024 |
พารามิเตอร์ | |||||||
| มาตรฐาน | ระดับการทดสอบ / หมายเหตุ | ESD | ||||||
| BS EN/EN61000-4-2 | ระดับ 3, อากาศ 8KV; ระดับ 2, สัมผัส 4KV | แผ่รังสี | ||||||
| BS EN/EN61000-4-3 | ระดับ 2, 3V/m | EFT / Burst | ||||||
| BS EN/EN61000-4-4 | ระดับ 2, 1KV | ไฟกระชาก | ||||||
| BS EN/EN61000-4-5 | ระดับ 2, 1KV/Line-Line, ระดับ 3, 2KV/Line-Earth | นำไฟฟ้า | ||||||
| BS EN/EN61000-4-6 | ระดับ 2, 3Vrms | สนามแม่เหล็ก | ||||||
| BS EN/EN61000-4-8 | ระดับ 1, 1A/m | แรงดันไฟฟ้าตกและหยุดชะงัก | ||||||
| BS EN/EN61000-4-11 | >95% dip 0.5 ช่วงเวลา, 30% dip 25 ช่วงเวลา, |
>95% หยุดชะงัก 250 ช่วงเวลา อื่นๆ |
||||||
|
MTBF |
1997.9K ชม. ขั้นต่ำ | Telcordia SR-332 (Bellcore); 257.1K ชม. ขั้นต่ำ | MIL-HDBK-217F (25℃) | ขนาด | ||||
| 192*178*45.5 มม. (ยาว*กว้าง*สูง) | การบรรจุ | |||||||
| 0.98 กก.; 10 ชิ้น/10.8 กก. /1.38CUFT | หมายเหตุ | |||||||
| 1. พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษวัดที่อินพุต 230VAC, โหลดพิกัด และอุณหภูมิแวดล้อม 25℃ |
2. มีกระแสไฟสูงสุดหรือกำลังไฟสูงสุดถึง 3 วินาที 3. ริปเปิล & เสียงรบกวนวัดที่แบนด์วิดท์ 20MHz โดยใช้สายคู่บิดเกลียว 12" ที่สิ้นสุดด้วยตัวเก็บประจุแบบขนาน 0.1uf & 47uf 4. ความคลาดเคลื่อน: รวมถึงความคลาดเคลื่อนในการตั้งค่า, การควบคุมสาย และการควบคุมโหลด 5. การควบคุมสายวัดจากสายต่ำไปหาสายสูงที่โหลดพิกัด 6. การควบคุมโหลดวัดจากโหลดพิกัด 0% ถึง 100% 7. ความยาวของเวลาติดตั้งวัดที่การเริ่มต้นครั้งแรกแบบเย็น การเปิด/ปิดแหล่งจ่ายไฟอย่างรวดเร็วอาจนำไปสู่การเพิ่มขึ้นของเวลาติดตั้ง 8. อาจจำเป็นต้องลดค่าภายใต้แรงดันไฟฟ้าอินพุตต่ำ โปรดตรวจสอบเส้นโค้งการลดค่าสำหรับรายละเอียดเพิ่มเติม 9. แหล่งจ่ายไฟถือเป็นหน่วยอิสระ แต่ยังคงต้องยืนยันอีกครั้งว่าอุปกรณ์ทั้งหมดเป็นไปตาม คำสั่ง EMC สำหรับคำแนะนำเกี่ยวกับวิธีการทำการทดสอบ EMC เหล่านี้ โปรดดูที่ “การทดสอบ EMI ของแหล่งจ่ายไฟส่วนประกอบ” (มีอยู่ที่ http://www.meanwell.com) 10. การลดค่าอุณหภูมิแวดล้อม 3.5℃/1000m สำหรับรุ่นที่ไม่มีพัดลม และ 5℃/1000m สำหรับรุ่นพัดลมสำหรับระดับความสูงในการทำงานที่สูงกว่า 2000m (6500ft) ※ ข้อจำกัดความรับผิดชอบด้านความรับผิดชอบต่อผลิตภัณฑ์: สำหรับข้อมูลโดยละเอียด โปรดดูที่ https:// www.meanwell.com/serviceDisclaimer.aspxโซลูชัน |
|||||||
