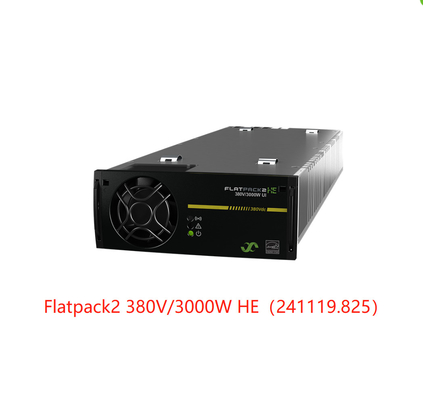

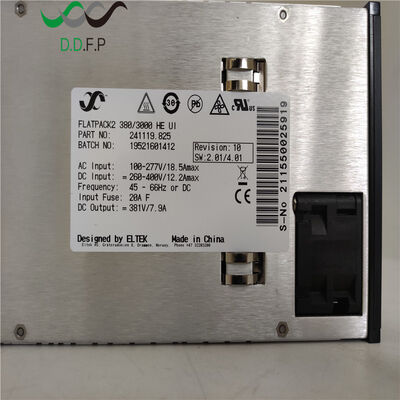

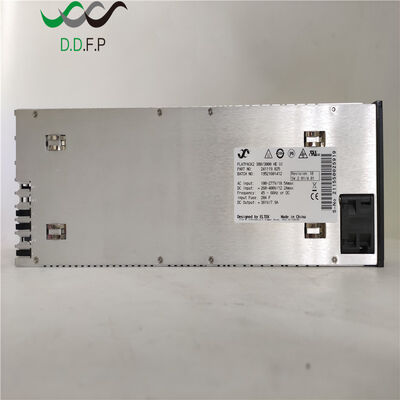

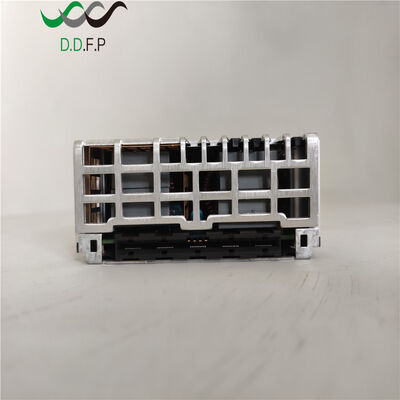

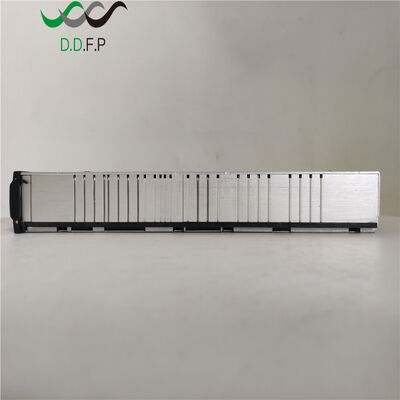

Eltek Rectifier Module Flatpack2 380/3000 380Vdc 3000W ประสิทธิภาพสูง (หมายเลขชิ้นส่วน 241119.825)
วงจรเรียงกระแส Flatpack2 380V/3000W HE มีประสิทธิภาพสูง มีการป้องกัน OR-ing ที่เอาต์พุตและกำลังเอาต์พุตสูงจ่ายแรงดันไฟ DC สำรองของแบตเตอรี่บริสุทธิ์โดยสูญเสียน้อยที่สุดลบขั้นตอน DC-AC ที่มีความน่าเชื่อถือต่ำในระบบไฟฟ้าสำรองส่วนกลาง และเพิ่มความน่าเชื่อถือและประสิทธิภาพให้สูงสุด
ตู้สแต็คที่มีวงจรเรียงกระแสมากถึง 72 ตัวเพื่อสร้างระบบพลังงานขนาดใหญ่ที่ควบคุมโดยตัวควบคุม Smartpack2
พารามิเตอร์ :
| แบบอย่าง | Flatpack2 380/3000 HE (UI) |
| ส่วนจำนวน | 241119.825 |
| ป้อนข้อมูล | |
| แรงดันไฟฟ้า (ระบุ) |
176 - 277 โวลต์เครื่องปรับอากาศ/ 260 - 400 โวลต์ง 1) ค |
| แรงดันไฟฟ้า (ช่วง) |
85 - 305 โวลต์เครื่องปรับอากาศ/ 260 - 410 โวลต์ง 1) ค |
| ความถี่ | 45 - 66 เฮิรตซ์ / 15 - 18.5 เฮิรตซ์2)/ กระแสตรง1) |
| กระแส (สูงสุด) @ อินพุตปกติ โหลดเต็ม | 18.2 กร.ฟ.ท |
| เพาเวอร์แฟกเตอร์ | > 0.99 ที่โหลด 50% หรือมากกว่า |
|
การป้องกัน |
ฟิวส์ใน L & N Varistor ตัดการเชื่อมต่อเมื่อ Vในอยู่นอกระยะ |
| ข้อมูลออก | |
| แรงดันไฟฟ้า (ค่าเริ่มต้น) | 381 วีกระแสตรง |
| แรงดันไฟฟ้า (ช่วงที่ปรับได้) | 300 - 400 โวลต์กระแสตรง |
| # รองรับเซลล์ Pb | 156 - 1683) |
| กำลังไฟฟ้าต่อเนื่อง (สูงสุด) | 3000 วัตต์ |
| กำลังไฟฟ้า @ 85 โวลต์เครื่องปรับอากาศ/ 85 โวลต์กระแสตรง | 1200 วัตต์ |
| ปัจจุบันต่อเนื่อง (สูงสุด) | 9 เอ (@Vออก< 336 โวลต์กระแสตรง) / 7.9 A (@ Vออก= 381 โวลต์กระแสตรง) |
| การแชร์ปัจจุบัน (โหลด 10 - 100%) | ±5% ของกระแสสูงสุดตั้งแต่โหลด 10 ถึง 100% |
| การควบคุมแรงดันคงที่ (โหลด 10 - 100%) | ±0.5% |
| การควบคุมแรงดันไฟฟ้าแบบไดนามิก | ±2.0% สำหรับการเปลี่ยนแปลงโหลด 10-90% หรือ 90-10%, เวลาการควบคุม < 10 ms5) |
| รอเวลา | > 20 มิลลิวินาที;แรงดันขาออก > 300 Vกระแสตรงที่โหลด 1500 W |
| ระลอก | < 1,000 มิลลิโวลต์พี.พีแบนด์วิธ 30 MHz |
| การป้องกัน | การปิดแรงดันเกิน, ปลั๊กอินร้อน - การจำกัดกระแสไหลเข้า, โอริงไดโอด, ฟิวส์5),ป้องกันไฟลัดวงจร ,ป้องกันอุณหภูมิสูง ,ปิดไฟเกิน4) |
| ข้อมูลจำเพาะอื่น ๆ | |
| ประสิทธิภาพ @ 230 Vเครื่องปรับอากาศ/380Vกระแสตรงป้อนข้อมูล | 96.2% / 96.6% |
| การแยกตัว |
3.0 กิโลโวลต์เครื่องปรับอากาศ– อินพุตไปยังเอาต์พุต 1.5 กิโลโวลต์เครื่องปรับอากาศ– อินพุตลงดิน 1.5 กิโลโวลต์กระแสตรง- ส่งออกไปยังโลก 3.0 กิโลโวลต์เครื่องปรับอากาศ– CAN ถึงหลัก 3.0 kVเครื่องปรับอากาศ- สามารถเป็นรอง |
| สัญญาณเตือน (ไฟ LED สีแดง) | การปิดเมนต่ำ, การปิดอุณหภูมิสูงและต่ำ, วงจรเรียงกระแสล้มเหลว, การปิดแรงดันไฟเกินที่เอาต์พุต, พัดลมทำงานล้มเหลว, สัญญาณเตือนแรงดันไฟฟ้าต่ำ, CAN บัสทำงานล้มเหลว |
| คำเตือน (ไฟ LED สีเหลือง) | วงจรเรียงกระแสในโหมดลดพลังงาน, เปิดใช้งานขีดจำกัดกระแสแบตเตอรี่ระยะไกล, แรงดันอินพุตอยู่นอกช่วง, กะพริบที่แรงดันไฟเกิน |
| ปกติ (ไฟ LED สีเขียว) | อินพุตและเอาต์พุตตกลง |
| เสียงรบกวน ที่อินพุตปกติและโหลดเต็มที่ | < 40dBA @Tสภาพแวดล้อม< 25°C / <58dBA @ ตสภาพแวดล้อม> 40°ซ |
| MTBF (Telcordia SR-232 Iss.3 Meth. II เคส L1) | 2 291 210h (@ทสภาพแวดล้อม= 25 องศาเซลเซียส) |
| อุณหภูมิในการทำงาน |
-40 ถึง +75°C (-40 ถึง +167°F) ความชื้น 5 - 95% RH ไม่ควบแน่น กำลังขับลดอัตราเชิงเส้นจาก 3000W @ 50°C (122°F) ถึง 980W @ 75°C(167°F) |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85°C (-40 ถึง +185°F) ความชื้น 0 - 99% RH ไม่ควบแน่น |
| ขนาด[กxยxส] / น้ำหนัก | 109 x 41.5 x 327 มม. (4.25 x 1.69 x 13 นิ้ว) / < 1.95 กก. (4.3 ปอนด์) |
| มาตรฐานการออกแบบ | |
| ความปลอดภัยด้านไฟฟ้า | EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013, UL 60950-1:2014, CSA C22.2 No. 60950-1-07 |
| อีเอ็มซี |
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010, IEC61000-6-5: 2015, EN 300 386:v1.6.1, FCC CFR 47 ตอนที่ 15:2013 |
|
สิ่งแวดล้อม |
ทดสอบตาม: ETSI EN 300 019: 2-1 (Class 1.2) & 2-2 (Class 2.3) สภาพการทำงานปกติตาม IEC 62040-5-3:2016 ข้อ 4.2ต้องแจ้งเงื่อนไขการทำงานอื่นๆ ตาม IEC 62040-5-3:2016 ข้อ 4.3 2011/65/EU (RoHS) & 2012/19/EU (WEEE) |
|
1) รองรับอินพุต DC จากการแก้ไขครั้งที่ 7 โดยแบ่งเฟสผ่าน pn 241119.825IAรองรับแรงดันไฟฟ้ากระแสตรงต่ำตามคำขอ 2) ช่วงความถี่ 16 2/3 Hz รองรับเฉพาะ 230 Vเครื่องปรับอากาศ+/-15%.กำลังไฟสูงสุดที่มีลดพิกัดเป็น 1,000 W 3) สำหรับแรงดันทดสอบขั้นต่ำ 156 เซลล์คือ 1.923 V/เซลล์สำหรับ 168 เซลล์ แรงดันบูสต์สูงสุดคือ 2.38 V/เซลล์ 4) หากโอเวอร์โหลดหรือโหลดผิดพลาดไม่ได้รับการแก้ไขหลังจาก 10 วินาที (กำหนดเป็น Vout < 200 Vกระแสตรง) มันจะปิดลงอย่างถาวร (รอบพลังงานเพื่อรีเซ็ต) 5) จากการแก้ไขครั้งที่ 9 แบ่งขั้นตอนผ่าน pn 241119.825IA |
|
โซลูชั่น
เราให้บริการโซลูชั่นที่สมบูรณ์รวมถึงการสำรวจไซต์งาน เสนอแผนแบบมืออาชีพตามคำขอของลูกค้า การสนับสนุนด้านเทคนิค และบริการบำรุงรักษาสำหรับบริษัทโทรคมนาคมทั้งในและนอกประเทศจีนเรามีทีมงานที่มีความสามารถและเครือข่ายพันธมิตรที่เชื่อถือได้ทั่วโลก
คำถามที่พบบ่อย :
1. คุณควบคุมคุณภาพได้อย่างไร?
ตอบ: ผลิตภัณฑ์ทั้งหมดก่อนการจัดส่งเป็นสถานการณ์จำลองการใช้งาน โหลดและโหลดเต็ม และการทดสอบการแชร์ปัจจุบันเพื่อให้แน่ใจว่าคุณภาพของผลิตภัณฑ์
2. ปริมาณการสั่งซื้อขั้นต่ำของคุณคืออะไร?
ตอบ: ไม่มีปริมาณการสั่งซื้อขั้นต่ำและสามารถทำได้ข้อแตกต่างเพียงอย่างเดียวคือราคาและตารางเวลา
3. คุณสามารถแนะนำ บริษัท ของคุณได้หรือไม่?
ตอบ: ฉันรู้สึกเป็นเกียรติอย่างยิ่งฉันจะส่งเอกสารแนะนำบริษัทให้คุณในภายหลัง เพื่อให้ข้อมูลแนะนำบริษัทของเราครอบคลุมและตรงประเด็นมากขึ้น
4. ข้อดีของ บริษัท ของคุณคืออะไร?
ตอบ: สินค้าคงคลังเพียงพอและรับประกันการจัดหาสำหรับการต่ออายุการจัดหาในภายหลัง มีความยืดหยุ่นตามความต้องการที่แตกต่างกันของลูกค้า จัดหาโซลูชั่นที่แตกต่างกัน
5. ฉันสามารถส่งตัวอย่างได้หรือไม่ รายงานให้ฉันพร้อมกับราคา?
ตอบ: คุณสามารถส่งตัวอย่างได้ ตัวอย่างอาจมีความภาคภูมิใจอย่างมาก และคุณต้องรับผิดชอบค่าขนส่งเอง
6. บริษัท ของคุณจัดการกับปัญหาคุณภาพอย่างไร?
ตอบ: บริษัทของเราทำอุตสาหกรรมนี้มาเกือบ 10 ปีแล้วมันมีชื่อเสียงในระดับหนึ่งแล้วเราจะวิเคราะห์อย่างรอบคอบหากเป็นปัญหาด้านคุณภาพของเราจริง ๆ คุณสามารถมั่นใจได้ว่าจะดำเนินการตามข้อตกลงในสัญญาและจะไม่ปล่อยให้คุณกังวลอีกต่อไป ทีมบริการของเรายินดีให้บริการคุณ
7 วหมวกโบที่มีคุณภาพ ?
A: ของแท้ 100% พร้อมแพ็คเกจใหม่เราจะทดสอบแต่ละรายการก่อนโพสต์เพื่อให้แน่ใจว่าแต่ละรายการมีคุณภาพดี
8 ชมประกันกี่เดือน ?
A: รับประกันคุณภาพ 1 ปี
9จะจัดการกับสินค้าคุณภาพต่ำได้อย่างไร ?
ตอบ: สินค้าสามารถโพสต์ได้โดยมีค่าใช้จ่ายค่าธรรมเนียมการโพสต์สำหรับสินค้าที่มีคุณภาพไม่ดีภายในเวลารับประกัน
