โมดูลปรับปรุง Eltek FlatpackS 24V 1000W Flatpack2 24/1000HE (เบอร์ชิ้น:241122.205)

1 ชิ้น
MOQ
1 USD
ราคา
โมดูลปรับปรุง Eltek FlatpackS 24V 1000W Flatpack2 24/1000HE (เบอร์ชิ้น:241122.205)
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลจำเพาะ
หมายเลขชิ้นส่วน: 241122.205
แบรนด้า: เอลเทค
ชื่อรุ่น: Flatpack S 24/1000HE การจัดสรร
ประสิทธิภาพ: 92.5%
ป้อนแรงดันไฟฟ้ากระแสสลับ: 80 - 300 โวลท์ดีซี
ป้อนแรงดันไฟฟ้ากระแสตรง: 85 - 300 VDC
พลังการออก: 21.5 - 28 โวลท์ดีซี
กระแสไฟออก: 41,7 ADC
น้ําหนัก: 2 กก
เน้น:

โมดูลวงจรเรียงกระแส 92.5% 241122.205

,

92.5% Flatpack2 24/1000HE 241122.205

,

92.5% โมดูลวงจรเรียงกระแส 24/1000HE 241122.205

ข้อมูลพื้นฐาน
สถานที่กำเนิด: CN
ชื่อแบรนด์: Eltek
ได้รับการรับรอง: CE
หมายเลขรุ่น: 241122.205
การชำระเงิน
รายละเอียดการบรรจุ: กล่อง
เวลาการส่งมอบ: 8-10 สัปดาห์
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
สามารถในการผลิต: 3000 ชิ้นต่อเดือน
รายละเอียดสินค้า

โมดูลปรับปรุง Eltek FlatpackS 24V 1000W Flatpack2 24/1000HE (เบอร์ชิ้น:241122.205) 0

โมดูลปรับปรุง Eltek FlatpackS 24V 1000W Flatpack2 24/1000HE (เบอร์ชิ้น:241122.205)

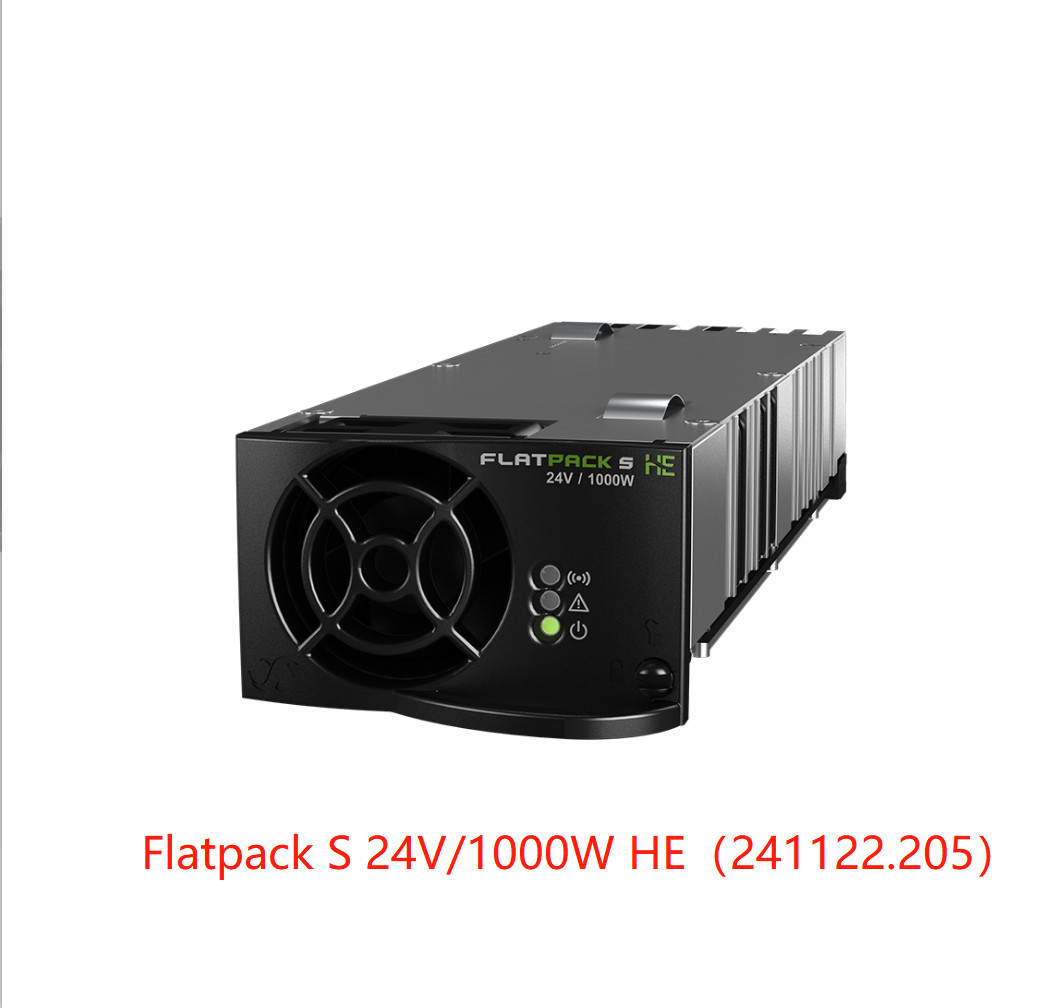

Flatpack S 24V/1000W HE

แอปพลิเคชั่นในตลาดเหล่านี้ต้องการรัฐของศิลปะ ระบบพลังงาน DC ที่น่าเชื่อถือและปลอดภัยระดับอุณหภูมิการทํางานที่กว้างขวาง และความน่าเชื่อถือที่ดีเยี่ยมในห้องพักที่ลึกน้อย 217 มิลลิเมตร.

เครื่องปรับตรงที่คอมแพคตและเชื่อถือได้ สําหรับการใช้งานทางรถไฟและไฟฟ้า

ใช้ในราค 3U กับเครื่องควบคุม Smartpack S, เครื่องปรับ Flatpack S ครอบคลุมการใช้งาน 2 ถึง 8kW โดยใช้พื้นที่อย่างน้อย, ต่ํากว่า 18 ลิตร, และการระบายความร้อนที่ต่ํา.



ลักษณะสําคัญ

  • ขนาดเล็ก
  • สั้น
  • ความหนาแน่นของพลังงาน 26 W/inch3
  • ประสิทธิภาพสูง
  • การป้องกันการออกแบบ OR
  • เครื่องติดไฟร้อน




ปริมาตร:




รุ่น Flatpack S 24/1000 HE สายการบิน
เลขส่วน 241122.205
DATA INPUT
ความดัน (ระดับนาม) 185 วอลต์AC/DC- 305 วอลต์AC/ 300 วอลDC
ความดัน (ช่วงทํางาน) 85 VAC/DC- 305 วอลต์AC/ 300 วอลDC
ความถี่ (นามinale / range) 45 - 66 Hz / DC
ปัจจุบันสูงสุด 5.9 ARMS
ปัจจัยพลังงาน > 0.99 กับความจูง 50% หรือมากกว่า
การคุ้มครอง

ฟิวส์

การปิดเกิน 305 VAC/ 300 วอลDC

ข้อมูลผลิต
ความดัน (แบบปกติ) 26.7 VDC
ความดัน (ระยะที่ปรับ) 21 - 29 VDC
พลังงานสูงสุด, ทางเข้านาม 1000 วัตต์
พลังงานสูงสุด @ 85 VAC/DC 440W
ความแรงสูงสุด 41.7 A (@VOUT< 24 VDC)
การแบ่งปันปัจจุบัน ± 5% ของกระแสไฟฟ้าสูงสุด จากความจูง 10 ถึง 100%
การควบคุมความกระชับกําลังสแตตติก (10-100% ความจุ) ± 0.5%
การควบคุมความกระชับกําลังแบบไดนามิก ±5.0% สําหรับความแตกต่างของภาระ 10-90% หรือ 90-10% เวลาควบคุม < 50 ms
รอเวลา > 20ms; กระทบออก > 21 VDC
Ripple < 150 mVPPความกว้างแบนด์ 30 MHz


การคุ้มครอง

การปิด OR-ing Diode, การป้องกันวงจรสั้น, การป้องกันความแรงดันเกินและการป้องกันอุณหภูมิสูง
รายละเอียดอื่น ๆ
ประสิทธิภาพสูงสุด 92.5 %
การแยกตัว 3.0 kVAC- ทางเข้าและทางออก 1.5 kVAC- ดินใน 0.5 kVDC- แผ่นดินออก
เครื่องเตือน (LED สีแดง) การปิดสายไฟฟ้าต่ํา การปิดอุณหภูมิสูงและต่ํา การล้มเหลวของเครื่องปรับความร้อน การล้มเหลวของไฟฟ้าเกินความดันในการออกไฟฟ้า การล้มเหลวของพัดลม ระเบิดความดันต่ํา การล้มเหลวของบัส CAN
คําเตือน (LED สีเหลือง) เครื่องแก้ไขในโหมดการตัดอัตราพลังงาน ระยะห่างของแบตเตอรี่ ปริมาตรการกระแสกระแสไฟฟ้าเปิด
ปกติ (LED เขียว) เข้าออกโอเค
รีเล่ประสงค์เตือน (ปกติปิด) เปิดในกรณีสัญญาณเตือนและขาดไฟฟ้า
MTBF (Telcordia SR-232 Iss.3 Meth. II กรณี L1) > 1 975 044 (@ Tสภาพแวดล้อม: 25 °C)
อุณหภูมิการทํางาน (5 - 95% RH ไม่ปรับอากาศ) - 40 - 85 องศาเซลเซียส
อัตราการลดพลังงานออกสูงสุดเกิน temp / to 45°C [+113°F] / 400 W
อุณหภูมิการเก็บรักษา -40 ถึง +85°C (-40 ถึง +185°F), ความชื้น 0 - 99% RH ไม่หมัก
ขนาด [WxHxD] / น้ําหนัก 72 x 41.5 x 217mm (2.83 x 1.63 x 8.54 ′′) / < 850 กรัม (1.9 ปอนด์)
มาตรฐานการออกแบบ


ความปลอดภัยทางไฟฟ้า

EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014


EMC

EN 61000-6-1:2007-6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS

61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 ตอนที่ 15:2013

ทหารเรือ DNVGL-CG-03391), ใบรับรอง PDA ABS1)



สิ่งแวดล้อม

ETSI EN 300 019: 2-1 (ประเภท 1.2) & 2-2 (ประเภท 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)

สภาพการทํางานปกติตาม IEC 62040-5-3:2016 ข้อ 42สภาพการทํางานอื่น ๆ ตาม IEC 62040-5-3:2016 ข้อ 43, ต้องให้คําแนะนํา

1) ใช้ได้เพียงส่วนที่ 241122.205M



โมดูลปรับปรุง Eltek FlatpackS 24V 1000W Flatpack2 24/1000HE (เบอร์ชิ้น:241122.205) 1

โมดูลปรับปรุง Eltek FlatpackS 24V 1000W Flatpack2 24/1000HE (เบอร์ชิ้น:241122.205) 2
โมดูลปรับปรุง Eltek FlatpackS 24V 1000W Flatpack2 24/1000HE (เบอร์ชิ้น:241122.205) 3โมดูลปรับปรุง Eltek FlatpackS 24V 1000W Flatpack2 24/1000HE (เบอร์ชิ้น:241122.205) 4

โมดูลปรับปรุง Eltek FlatpackS 24V 1000W Flatpack2 24/1000HE (เบอร์ชิ้น:241122.205) 5
