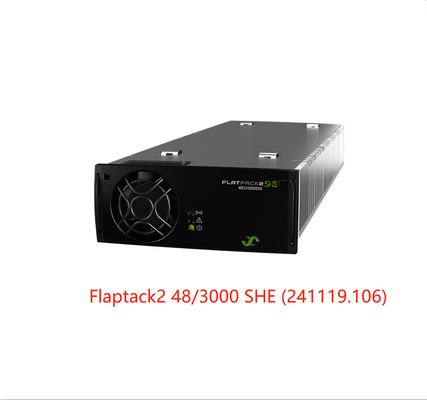

Eltek DC rectifeirs Flatpack2 48/3000 SHE โมดูล 48Vdc 3000W (หมายเลขชิ้นส่วน:241119.106)
Flatpack2 48/3000 Super HE มีส่วนช่วยในการกำหนดมาตรฐานอุตสาหกรรมใหม่สำหรับประสิทธิภาพในตลาดไฟ DC ด้วยประสิทธิภาพ 97.8% Super HE เป็นตัวแก้ไขระดับพรีเมียมที่เหมาะสมอย่างยิ่งสำหรับตลาดและการใช้งานที่พลังงานมีราคาแพง ในการใช้งานที่เชื่อมต่อกับกริด ระยะเวลาคืนทุนลดลงเหลือ 2 ปีเมื่อเทียบกับตัวแก้ไข HE มาตรฐาน และในการใช้งานแบบไฮบริดจะเร็วกว่า
Flatpack2 3000/48 Super HE เข้ากันได้กับระบบ Flatpack2 และ Flatpack2 HE อย่างสมบูรณ์ และสามารถแทนที่โมดูล Flatpack2 ขนาด 3kW ได้
พารามิเตอร์:
| รุ่น | 48/2000 SHE | 48/3000 SHE |
| หมายเลขชิ้นส่วน | 241115.106 | 241119.106 |
| ข้อมูลอินพุต | ||
| แรงดันไฟฟ้า (ช่วงปกติ) | 185 - 264 VAC | 206 - 264 VAC |
| แรงดันไฟฟ้า (ช่วงการทำงาน) | 85 - 264 VAC | |
| ความถี่ | 45 - 66 Hz | |
| กระแสไฟสูงสุด | 11.6 ARMS | 16 ARMS |
| การป้องกัน | ฟิวส์ใน Live, วาริสเตอร์สำหรับการป้องกันไฟกระชาก, ปิดเครื่องเมื่อ VIN อยู่นอกช่วง | |
| ข้อมูลเอาต์พุต | ||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) | 53.5 VDC | |
| แรงดันไฟฟ้า (ช่วงที่ปรับได้) | 43.21) - 57.6 VDC | |
| กำลังไฟสูงสุด, อินพุตปกติ | 2000 W | 3000 W |
| กำลังไฟสูงสุด, ลดระดับ @VIN = 85 VAC | 850 W | 1000 W |
| กระแสไฟสูงสุด, @VOUT = 48 VDC | 41.7 A | 62.5 A |
| การแบ่งปันกระแสไฟ | ±5.0% ของกระแสไฟสูงสุด | |
| การควบคุมแรงดันไฟฟ้าแบบคงที่ (โหลด 10-100%) | ±0.5% | |
| การควบคุมแรงดันไฟฟ้าแบบไดนามิก | ±5.0% สำหรับการเปลี่ยนแปลงโหลด 10-90% หรือ 90-10%, เวลาควบคุม< 50ms | |
| เวลาพัก, @โหลด 100% | >10ms; แรงดันไฟฟ้าขาออก > 42 VDC | |
| ระลอกคลื่น | <150 mVPP , แบนด์วิดท์ 30 MHz | |
|
การป้องกัน |
การปิดเครื่องเกินแรงดันไฟฟ้า, ป้องกันไฟฟ้าลัดวงจร, อุณหภูมิสูง, การจำกัดกระแสไฟกระชากแบบเสียบได้ขณะทำงาน, ฟิวส์ | |
| ข้อมูลจำเพาะอื่นๆ | ||
| ประสิทธิภาพสูงสุด | 97.8 % | |
|
การแยก |
3.0 kVAC – อินพุตถึงเอาต์พุต 1.5 kVAC – อินพุตถึงสายดินป้องกัน 0.5 kVDC – เอาต์พุตถึงสายดินป้องกัน |
|
|
สัญญาณเตือน (ไฟ LED สีแดง) |
การปิดเครื่องไฟดับ, การปิดเครื่องอุณหภูมิสูงและต่ำ, ความล้มเหลวของตัวแก้ไข, การปิดเครื่องเกินแรงดันไฟฟ้าที่เอาต์พุต, ความล้มเหลวของพัดลม, สัญญาณเตือนแรงดันไฟฟ้าต่ำ, ความล้มเหลวของบัส CAN | |
|
คำเตือน (ไฟ LED สีเหลือง) |
ตัวแก้ไขในโหมดลดกำลังไฟ, เปิดใช้งานขีดจำกัดกระแสไฟระยะไกล, แรงดันไฟฟ้าอินพุตอยู่นอกช่วง, กะพริบที่แรงดันไฟฟ้าเกิน | |
| ปกติ (ไฟ LED สีเขียว) | อินพุตและเอาต์พุต ok | |
| MTBF (Telcordia SR-332 Iss.3 method II Case L1) | 1 900 000 ชั่วโมง | |
| ระดับความสูง | สูงถึง 4000m | |
| อุณหภูมิในการทำงาน (5 - 95% RH ไม่ควบแน่น) | -40 - 75°C [-40 - 167°F ] | |
| กำลังไฟขาออกสูงสุดลดลงเหนืออุณหภูมิ / ถึง | 45°C [+113°F] / 1350 W | 45°C [+113°F] / 1800 W 2) |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85°C (-40 ถึง +185°F), ความชื้น 0 - 99% RH ไม่ควบแน่น | |
| ขนาด[WxHxD] / น้ำหนัก | 109 x 41.0 x 327 มม. [4.25 x 1.61 x 13”] / 2.050 กก. [4.5lbs] | |
| มาตรฐานการออกแบบ | ||
| ความปลอดภัยทางไฟฟ้า | EN 62368-1:2020+A11:2020, IEC 62368-1:2018, UL 62368-1:2019 | |
|
EMC |
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019 ETSI EN 300 386 V.2.2.0:2020, FCC CFR 47 Part 15:2020 |
|
|
สิ่งแวดล้อม |
ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Parts of Class 3.23)) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) สภาวะการทำงานปกติเป็นไปตาม IEC 62040-5-3:2016 clause 4.2. สภาวะการทำงานอื่นๆ เป็นไปตาม IEC 62040-5-3:2016 clause 4.3, ต้องได้รับคำแนะนำ |
|
|
1) การทำงานแบบสแตนด์บาย / ทดสอบ (VOUT < 48VDC) จำกัดสำหรับ VIN > 230 VAC 2) เมื่อแรงดันไฟฟ้าหลักอินพุตต่ำกว่า 210 VRMS การลดระดับอุณหภูมิจะเริ่มต้นที่ 40 °C และ 1500 W จะพร้อมใช้งานที่ 75 °C 3) ทดสอบตามอุณหภูมิ, RH และการสั่นสะเทือน |
||
