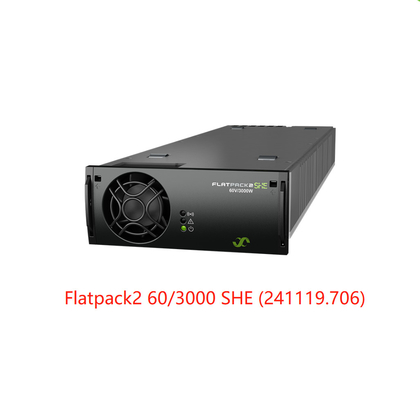

Eltek Rectifiers Flatpack2 60/3000 SHE 60Vdc 3000W 97.85 โมดูลประสิทธิภาพสูง (หมายเลขชิ้นส่วน 241119.706)
Flatpack2 60/3000 Super HE มีส่วนช่วยในการกำหนดมาตรฐานอุตสาหกรรมใหม่สำหรับประสิทธิภาพในตลาดพลังงาน DC
Flatpack2 60/3000 Super HE มีส่วนช่วยในการกำหนดมาตรฐานอุตสาหกรรมใหม่สำหรับประสิทธิภาพในตลาดพลังงาน DC
ด้วยประสิทธิภาพสูงถึง 97.8% Super HE เป็น rectifier ระดับพรีเมียมที่เหมาะอย่างยิ่งสำหรับตลาดและแอปพลิเคชันที่พลังงานมีราคาแพง ในแอปพลิเคชันที่เชื่อมต่อกับกริด ระยะเวลาคืนทุนลดลงเหลือ 2 ปีเมื่อเทียบกับ rectifiers HE มาตรฐาน และในแอปพลิเคชันแบบไฮบริดเร็วยิ่งขึ้น
Flatpack2 60/3000 Super HE เข้ากันได้กับระบบ Flatpack2 และ Flatpack2 HE อย่างสมบูรณ์
พารามิเตอร์ :
| Flatpack2 60/3000 SHE | |
| รุ่น | 60/3000 SHE |
| หมายเลขชิ้นส่วน | 241119.706 |
| ข้อมูลอินพุต | |
| แรงดันไฟฟ้า (ช่วงปกติ) | 206 - 264 VAC |
| แรงดันไฟฟ้า (ช่วงการทำงาน) | 85 - 264 VAC |
| ความถี่ | 45 - 66 Hz |
| กระแสไฟสูงสุด | 16 ARMS |
| การป้องกัน | ฟิวส์ใน Live, varistor สำหรับการป้องกันชั่วคราว, ปิดเครื่องเมื่อ VIN อยู่นอกช่วง |
| ข้อมูลเอาต์พุต | |
| แรงดันไฟฟ้า (ค่าเริ่มต้น) | 67 VDC |
| แรงดันไฟฟ้า (ช่วงที่ปรับได้) | 54 - 72 VDC |
| กำลังไฟสูงสุด, อินพุตปกติ | 3000 W |
| กำลังไฟสูงสุด, ลดระดับ @VIN = 85 VAC | 1000 W |
| กระแสไฟสูงสุด, @VOUT = 60 VDC | 50 A |
| การแบ่งปันกระแสไฟ | ±5.0% ของกระแสไฟสูงสุด |
| การควบคุมแรงดันไฟฟ้าแบบคงที่ (โหลด 10-100%) | ±0.5% |
| การควบคุมแรงดันไฟฟ้าแบบไดนามิก | ±5.0% สำหรับการเปลี่ยนแปลงโหลด 10-90% หรือ 90-10%, เวลาควบคุม < 50ms |
| เวลาพัก (โหลด 3000W) | >10ms; แรงดันไฟฟ้าขาออก > 52.5 VDC |
| ระลอกคลื่น | < 150 mVPP , แบนด์วิดท์ 30 MHz |
|
|
การปิดเครื่องเกินแรงดันไฟฟ้า, ป้องกันไฟฟ้าลัดวงจร, อุณหภูมิสูง, การจำกัดกระแสไฟกระชากแบบเสียบได้ขณะทำงาน, ฟิวส์ |
| ข้อมูลจำเพาะอื่นๆ | |
| ประสิทธิภาพสูงสุด | 97.8 % |
|
|
3.0 kVAC – อินพุตถึงเอาต์พุต 1.5 kVAC – อินพุตสู่สายดินป้องกัน 0.6 kVDC – เอาต์พุตสู่สายดินป้องกัน |
|
|
การปิดเครื่องไฟดับต่ำ, การปิดเครื่องอุณหภูมิสูงและต่ำ, ความล้มเหลวของ Rectifier, การปิดเครื่องเกินแรงดันไฟฟ้าที่เอาต์พุต, ความล้มเหลวของพัดลม (ทริกเกอร์ร่วมกับอุณหภูมิภายในสูง), สัญญาณเตือนแรงดันไฟฟ้าต่ำ, ความล้มเหลวของบัส CAN |
| คำเตือน (ไฟ LED สีเหลือง) | Rectifier ในโหมดลดกำลังไฟ, เปิดใช้งานขีดจำกัดกระแสไฟระยะไกล, แรงดันไฟฟ้าอินพุตอยู่นอกช่วง, กะพริบที่แรงดันไฟฟ้าเกิน |
| ปกติ (ไฟ LED สีเขียว) | อินพุตและเอาต์พุต ok |
| อุณหภูมิในการทำงาน (5 - 95% RH ไม่ควบแน่น) | -40 - 75°C [-40 - 167°F ] |
| กำลังไฟขาออกสูงสุดลดลงเหนืออุณหภูมิ / ถึง | 3000W @ 45°C / 1800 W @ 75°C1) |
|
MTBF (Telcordia SR-332 Iss.3 method II Case |
> 1 500 000 ชั่วโมง |
| ขนาด[กxสxล] / น้ำหนัก | 109 x 41.0 x 327 มม. [4.25 x 1.61 x 13”] / 2.050 กก. [4.5lbs] |
| มาตรฐานการออกแบบ | |
| ความปลอดภัยทางไฟฟ้า | IEC 62368-1, EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 |
|
|
EN 61000-6-1:2016, -6-2:2016, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011 EN 300 386:v2.1.1, FCC CFR 47 Part 15:2013 |
|
|
ETSI EN 300 019: 2-1 (Class 1.2) & 2-2 (Class 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE) สภาวะการทำงานปกติเป็นไปตาม IEC 62040-5-3:2016 clause 4.2 สภาวะการทำงานอื่นๆ เป็นไปตาม IEC 62040-5-3:2016 clause 4.3, ต้องได้รับคำแนะนำ |
| 1) เมื่อแรงดันไฟฟ้าหลักอินพุตต่ำกว่า 210 VRMS การลดระดับอุณหภูมิจะเริ่มต้นที่ 40 °C และ 1500 W จะพร้อมใช้งานที่ 75 °C | |
