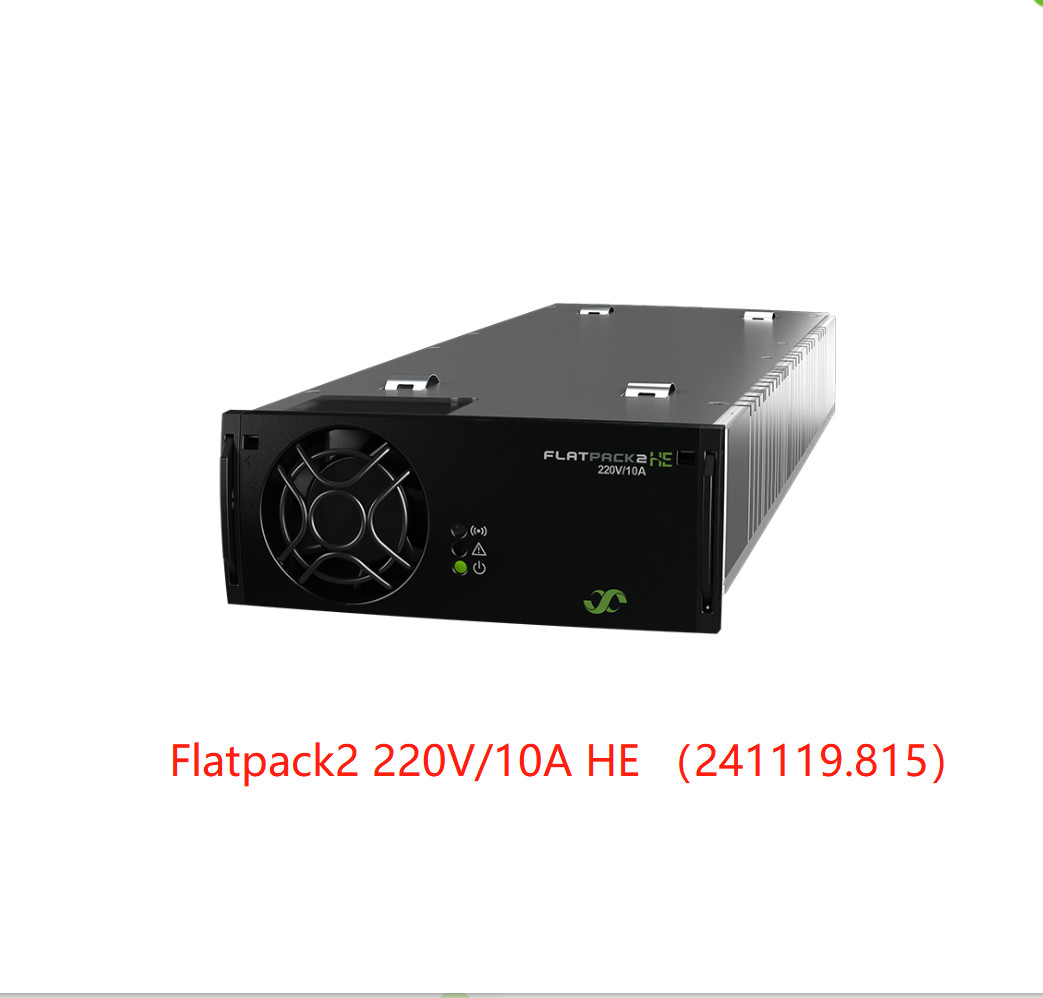

Eltek Rectifier Module Flatpack2 220V/10A HE 220V 2800W (หมายเลขชิ้นส่วน: 241119.815)
ตั้งแต่เปิดตัว ครอบครัว Flatpack2 ได้ขยายไปสู่ตัวเลือกกำลังไฟและแรงดันไฟฟ้าที่หลากหลาย
ระบบไฟฟ้าที่มีกำลังไฟสูงถึงระดับ MW สามารถทำได้โดยใช้รุ่น 10A ซึ่งตอบสนองความต้องการด้านพลังงานของศูนย์ข้อมูลแบบโมดูลขนาดเล็กและขนาดใหญ่
ระบบไฟฟ้า 220 Vdc เป็นทางเลือกที่ดีเยี่ยมแทน UPS AC แบบดั้งเดิม ซึ่งให้ประสิทธิภาพและความน่าเชื่อถือที่ดีขึ้นอย่างมาก
ด้วย 220 Vdc สามารถใช้ส่วนประกอบ สายเคเบิล และการกระจายมาตรฐานได้ และอุปกรณ์ IT ส่วนใหญ่ที่ออกแบบมาสำหรับ 208/230 Vac สามารถเชื่อมต่อโดยตรงกับบัส 220 Vdc ได้
l ความน่าเชื่อถือที่พิสูจน์แล้ว
l ความหนาแน่นของพลังงานสูง
l ประสิทธิภาพสูง
l ความยืดหยุ่นในการใช้งาน - 2kW ถึงการติดตั้งหลายตู้
l รับอินพุต DC (ตัวแปลง DC/DC)
l การปฏิบัติตามข้อกำหนดระดับโลก (CE, UL)
l การรับรองทางทะเลและนอกชายฝั่ง
l เทคโนโลยีที่จดสิทธิบัตร
l ตัวควบคุมดิจิทัล
พารามิเตอร์:
| รุ่น | 220 / 2000 HE WOR | 220 / 10A HE |
| หมายเลขชิ้นส่วน | 241115.815 | 241119.815 |
| ข้อมูลอินพุต | ||
| ช่วงแรงดันไฟฟ้า | 85 - 300 V AC/ DC | 85 - 305 V AC |
| ช่วงแรงดันไฟฟ้า (เล็กน้อย) | 185 - 275 V AC/ DC | 176 - 305 V AC |
| ความถี่ | 0 - 66 Hz | 45 - 66 Hz |
| กระแสไฟสูงสุด | 11.9 A RMS | 17 ARMS |
| ตัวประกอบกำลัง | 0.99 (@ โหลด 50-100%) | 0.99 (@ โหลด 50-100%) |
| THD (@ 230 VAC) | < 5 % (@ โหลดเต็ม) | < 4% (@ โหลดเต็ม) |
| การป้องกัน | วาริสเตอร์สำหรับการป้องกันไฟกระชาก, ฟิวส์ในทั้งสองสาย, ปิดเครื่องเหนือ 300/ 305 V | |
| ข้อมูลเอาต์พุต | ||
| แรงดันไฟฟ้าเริ่มต้น | 245.3 VDC | |
| ช่วงแรงดันไฟฟ้า | 178.51) - 297 VDC |
1981) - 280 VD 2) C |
| # รองรับเซลล์ Pb (1.8 - 2.4 V DC/ เซลล์) | 108 - 122 | 108-110 (120 3)) |
| # รองรับเซลล์ NiCad (1.05 - 1.65 V DC/ เซลล์) | 170 - 180 | - |
| กำลังไฟสูงสุด, อินพุตเล็กน้อย | 2000 W | 2800 W |
| กำลังไฟสูงสุด, อินพุต 85V | 850 W | 1304 W |
| กระแสไฟสูงสุด, @220V DC | 9.16 A | 10 A 4) |
| เวลาพักเครื่อง, แรงดันไฟฟ้าเริ่มต้นและโหลด 1500 W | 20 ms, VOUT > 178 VDC | 20 ms, VOUT > 210 VDC |
| ระลอกคลื่นและสัญญาณรบกวน, แบนด์วิดท์ 30 MHz | < 1000 mV PP | |
| การแบ่งปันกระแสไฟ | ±5% ของกระแสไฟสูงสุดตั้งแต่โหลด 10 ถึง 100% | |
| การควบคุมแรงดันไฟฟ้าแบบคงที่ | ±0.5% ตั้งแต่โหลด 10% ถึง 100% และอินพุตเล็กน้อย | |
| การควบคุมแรงดันไฟฟ้าแบบไดนามิก | ±5.0% สำหรับการเปลี่ยนแปลงโหลด 10-90% หรือ 90-10%, เวลาควบคุม< 50ms | |
| การป้องกัน | การปิดเครื่องเกินแรงดันไฟฟ้า, ป้องกันไฟฟ้าลัดวงจร, อุณหภูมิสูง, กระแสไฟกระชากแบบเสียบปลั๊ก, ไดโอด ORing | |
| ข้อมูลจำเพาะอื่นๆ | ||
| ประสิทธิภาพ | > 95% | > 95.5% |
| การแยก | 3.0 kVAC – อินพุตถึงเอาต์พุต, 1.5 kV AC – อินพุตถึงกราวด์, 1.5 kV DC – เอาต์พุตถึงกราวด์ 3 kVAC – CAN ถึงอินพุต, 3 kV AC – CAN ถึงเอาต์พุต, 500 V AC – CAN ถึงกราวด์ | |
| สัญญาณเตือน (ไฟ LED สีแดง) | การปิดเครื่องไฟดับ, การปิดเครื่องอุณหภูมิสูงและต่ำ, ความล้มเหลวของเครื่องเรียงกระแส, การปิดเครื่องเกินแรงดันไฟฟ้าที่เอาต์พุต, ความล้มเหลวของพัดลม, สัญญาณเตือนแรงดันไฟฟ้าต่ำ, ความล้มเหลวของบัส CAN | |
| คำเตือน (ไฟ LED สีเหลือง) | เครื่องเรียงกระแสในโหมดลดกำลังไฟ, เปิดใช้งานขีดจำกัดกระแสไฟแบตเตอรี่ระยะไกล, แรงดันไฟฟ้าอินพุตเกินช่วง, กะพริบที่แรงดันไฟฟ้าเกิน | |
| ปกติ (ไฟ LED สีเขียว) | อินพุตและเอาต์พุต ok | |
| MTBF (Telcordia SR-332 Issue I method III (a)) | >391 000h (@T AMBIENT= 25°C) | >400 000h (@T AMBIENT= 25°C) |
| อุณหภูมิในการทำงาน (5 - 95% RH ไม่ควบแน่น) กำลังไฟเอาต์พุตลดลงเหนืออุณหภูมิ / ถึง |
-40 ถึง +75°C [ -40 ถึง +167°F] +55°C / 1350W @ +75°C |
-40 ถึง +75°C [ -40 ถึง +167°F] +50°C / 1750 W @ +75°C |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85°C (-40 ถึง +185°F), ความชื้น 0 - 99% RH ไม่ควบแน่น | |
| ขนาด[กxสxล] / น้ำหนัก | 109 x 41.5 x 327 มม. (กxสxล) [4.25 x 1.69 x 13”] / 1.950 กก. [4.3lbs] | |
| มาตรฐานการออกแบบ | ||
| ความปลอดภัยทางไฟฟ้า | UL 60950 -1, EN 60950 -1, CSA 22.2 | |
| EMC |
ETSI EN 300 386 V.1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 |
|
| ฮาร์มอนิกของไฟหลัก | EN 61000 -3-2 | |
| สิ่งแวดล้อม |
ETSI EN 300 019: 2-1 (Class 1.2), 2-2 (Class 2.3) & 2-3 (Class 3.2) ETSI EN 300 132-2 2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE) |
|
|
การปฏิบัติตามข้อกำหนดทางทะเล (EMC class B with AC filter) |
DnV Rules for Classification of Ships, High Speed & Light Craft and DnV Offshore มาตรฐาน |
- |
