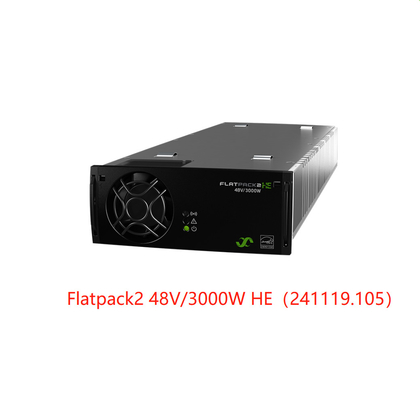

Eltek Rectifier Module Flatpack2 48/3000HE 48V 3000W ประสิทธิภาพสูง (หมายเลขชิ้นส่วน 241119.105)
การผสมผสานระหว่างการออกแบบที่เป็นนวัตกรรม ประสิทธิภาพ และความน่าเชื่อถือทำให้ Flatpack2 HE โดดเด่นการเพิ่มความเร็วเครือข่ายต้องการโซลูชันพลังงาน DC ที่ยืดหยุ่นและขยายได้
วงจรเรียงกระแส Flatpack2 HE เป็นหน่วยการสร้างหลักของคุณสำหรับความต้องการในอนาคต
พารามิเตอร์ :
| แบบอย่าง | 48V / 2000W เลย | 48V / 3000W HE |
| ส่วนจำนวน | 241115.105 | 241119.105 |
| ข้อมูลเข้า | ||
| แรงดันไฟฟ้า (ระบุ) | 185 - 275 VAC/ 185 - 275 Vกระแสตรง | 176 - 277 วีAC |
| แรงดันไฟฟ้า (ช่วง) | 85 - 300 VAC/ 85 - 275 Vกระแสตรง | 85 - 305 โวลต์AC |
| ความถี่ | 45 - 66 Hz, 15-18.5 Hz1)/ 0 Hz | 45 - 66 Hz |
| กระแสไฟ (สูงสุด) @ อินพุตระบุ, โหลดเต็ม | 11.6 ออนซ์RMS | 19.2 ARMS |
|
การป้องกัน |
ฟิวส์ทั้งสองเส้น วาริสเตอร์ สำหรับการป้องกันชั่วคราว ตัดการเชื่อมต่อที่สูงกว่า 300 Vไฟฟ้ากระแสสลับ/กระแสตรง |
ฟิวส์ทั้งสองเส้น วาริสเตอร์ สำหรับการป้องกันชั่วคราว ตัดการเชื่อมต่อที่สูงกว่า 305 VAC |
| ข้อมูลส่งออก | ||
| แรงดันไฟฟ้า (ค่าเริ่มต้น) | 53.5 Vกระแสตรง | |
| แรงดันไฟฟ้า (ช่วงที่ปรับได้) | 43.5 - 57.6 Vกระแสตรง | 43.2 - 582)วีกระแสตรง |
| กำลัง (สูงสุด) | 2000 วัตต์ | 3000 วัตต์ |
| กำลังไฟ @ 85 VAC | 850 วัตต์ | 1380 วัตต์ |
| กระแสไฟ (สูงสุด) @ อินพุตระบุ, โหลดเต็ม | 41.7 A | 62.5 A |
| Ripple แบนด์วิดธ์ 30MHz | < 100 mVpp | < 150 mVpp |
| โสตมิติเสียง | < 2 mVRMS | < 2 mVRMS |
| การควบคุมแรงดันไฟฟ้าสถิตย์ | ±0.5% สำหรับการโหลด 10 - 100% | |
| การควบคุมแรงดันไฟฟ้าแบบไดนามิก | ±5.0% สำหรับการแปรผันของโหลด 10-90% หรือ 90-10% เวลาควบคุม < 50ms | |
| การป้องกัน | ฟิวส์, ป้องกันการลัดวงจร, การป้องกันอุณหภูมิสูง, การจำกัดกระแสไหลเข้าของ Hot plug-in | |
| ข้อมูลจำเพาะอื่นๆ | ||
| ประสิทธิภาพ @ อินพุตที่ระบุ | 96 % | |
|
การแยกตัว |
4.0 kVกระแสตรง- อินพุตเอาต์พุต 2.5 kVกระแสตรง- อินพุตลงดิน 710 Vกระแสตรง- ส่งออกสู่พื้นดิน | 5.0 kVกระแสตรง- อินพุตเอาต์พุต 2.5 kVกระแสตรง- อินพุตลงดิน 710 Vกระแสตรง- ส่งออกสู่พื้นดิน |
| สัญญาณเตือน: ไฟ LED สีแดง 'เปิด' | การปิดไฟหลักต่ำ, การปิดที่อุณหภูมิสูงและต่ำ, วงจรเรียงกระแสล้มเหลว, การปิดไฟเกินที่เอาต์พุต, พัดลมล้มเหลว, สัญญาณเตือนแรงดันต่ำ, บัส CAN ล้มเหลว | |
| คำเตือน: ไฟ LED สีเหลือง 'เปิด' | วงจรเรียงกระแสในโหมดลดกำลัง, เปิดใช้งานขีดจำกัดกระแสแบตเตอรี่ระยะไกล, แรงดันไฟฟ้าอินพุตอยู่นอกช่วง, กะพริบที่แรงดันไฟเกิน | |
| ปกติ (โมดูลทำงาน): ไฟ LED สีเขียว 'เปิด' | ||
| MTBF (Telcordia SR-332 ฉบับที่ 1 วิธี III (a)) | >350,000 (@ Tสภาพแวดล้อม: 25 องศาเซลเซียส) | >300,000 (@ Tสภาพแวดล้อม: 25 องศาเซลเซียส) |
| อุณหภูมิในการทำงาน | -40 ถึง +75°C (-40 ถึง +167°F)4), ความชื้น 5 - 95% RH ไม่ควบแน่น | |
| การลดระดับอุณหภูมิ | >55°C (131°F), 1200W @ 75°C (167°F) | >55°C3)(131°F), 2100W @ 75°C (167°F)4) |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85°C (-40 ถึง +185°F) ความชื้น 0 - 99% RH ไม่มีการควบแน่น | |
| ขนาด[กxสxส] / น้ำหนัก | 109 x 41.5 x 327 มม. (4.25 x 1.69 x 13”) / 1.95 กก. (4.3 ปอนด์) | |
| มาตรฐานการออกแบบ | ||
| ความปลอดภัยด้านไฟฟ้า | EN 62368-1:2020+A11:2020, IEC 62368-1:2018, IEC 60950-1:2005+A2:2013 UL 62368-1:2019 , CSA C22.2 No.62368-1:2019 | |
| EMC | EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019, EN 61000-3-2:2019 , ETSI EN 300 386 V.2.2.0:2020, Telcordia NEBS GR1089 CORE | |
| มารีน | DNVGL-CG-0339 | - |
|
สิ่งแวดล้อม |
ETSI EN 300 019: 2-1 (Class 1.2) & 2-2 (Class 2.3) EU 2015/863 (RoHS) และ 2012/19/EU (WEEE) สภาพการทำงานปกติตาม IEC 62040-5-3:2016 ข้อ 4.2เงื่อนไขการใช้งานอื่น ๆ ตาม IEC 62040-5-3:2016 ข้อ 4.3 จะต้องได้รับการแนะนำ |
|
|
1) การลดกำลังไฟสูงสุด 1000W @ 230Vac 16 2/3 Hz 2) 57.6V สำหรับการแก้ไข HW ≤ 5 |
3) 3kW: จาก HW revision 6: ปิดเครื่องที่ 95 ° C โดยมีการลดระดับเป็น ~ 1000W | |
โซลูชั่น
เราให้บริการโซลูชั่นที่สมบูรณ์ รวมถึงการสำรวจสถานที่ เสนอแผนมืออาชีพตามคำขอของลูกค้า การสนับสนุนทางเทคนิค และบริการบำรุงรักษาสำหรับบริษัทโทรคมนาคมในและนอกประเทศจีนเรามีทีมงานที่มีความสามารถและเครือข่ายพันธมิตรที่เชื่อถือได้ทั่วโลก
คำถามที่พบบ่อย :
1. คุณควบคุมคุณภาพอย่างไร?
ตอบ: ผลิตภัณฑ์ทั้งหมดก่อนการจัดส่งเป็นการจำลองสถานการณ์การใช้งาน โหลดและโหลดเต็ม และทดสอบการแชร์ปัจจุบันเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์
2. ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
ตอบ: ไม่มีปริมาณการสั่งซื้อขั้นต่ำและสามารถทำได้ข้อแตกต่างเพียงอย่างเดียวคือราคาและกำหนดการ
3. คุณสามารถแนะนำบริษัทของคุณได้หรือไม่?
ตอบ: ฉันรู้สึกเป็นเกียรติมากฉันจะส่งเอกสารแนะนำบริษัทให้คุณในภายหลัง เพื่อให้ข้อมูลบริษัทของเราครอบคลุมและครอบคลุมยิ่งขึ้น
4. ข้อดีของ บริษัท ของคุณคืออะไร?
ตอบ: สินค้าคงคลังที่เพียงพอ และการรับประกันอุปทานสำหรับการต่ออายุการจัดหาในภายหลัง มีความยืดหยุ่นตามความต้องการที่แตกต่างกันของลูกค้า โดยให้บริการโซลูชั่นที่แตกต่างกัน
5. ฉันสามารถส่งตัวอย่างได้หรือไม่รายงานให้ฉันพร้อมกับราคา?
ตอบ: คุณสามารถส่งตัวอย่างได้ ตัวอย่างมีความภาคภูมิใจอย่างมาก และคุณต้องรับผิดชอบค่าขนส่ง
6. บริษัทของคุณจัดการกับปัญหาด้านคุณภาพอย่างไร?
ตอบ: บริษัท ของเราทำอุตสาหกรรมนี้มาเกือบ 10 ปีแล้วมันมีชื่อเสียงอยู่แล้วเราจะวิเคราะห์อย่างละเอียดหากเป็นปัญหาด้านคุณภาพของเราจริง ๆ คุณสามารถมั่นใจได้ว่าจะทำสิ่งต่าง ๆ ตามข้อตกลงในสัญญาและจะไม่มีวันปล่อยให้คุณมีความกังวลใด ๆ ทีมบริการของเรายินดีที่จะให้บริการคุณ
7 Wหมวกโบหมดคุณภาพ ?
A:100%เดิมกับแพคเกจใหม่.เราจะทดสอบสินค้าก่อนโพสต์เพื่อให้แน่ใจว่าแต่ละรายการมีคุณภาพดี
8 ชมow หลายเดือนสำหรับการรับประกัน ?
A: รับประกันคุณภาพ 1 ปี
9วิธีจัดการกับสินค้าด้อยคุณภาพ ?
ตอบ: สามารถโพสต์สินค้าได้โดยมีค่าธรรมเนียมการโพสต์สำหรับผลิตภัณฑ์ที่มีคุณภาพไม่ดีภายในระยะเวลารับประกัน
