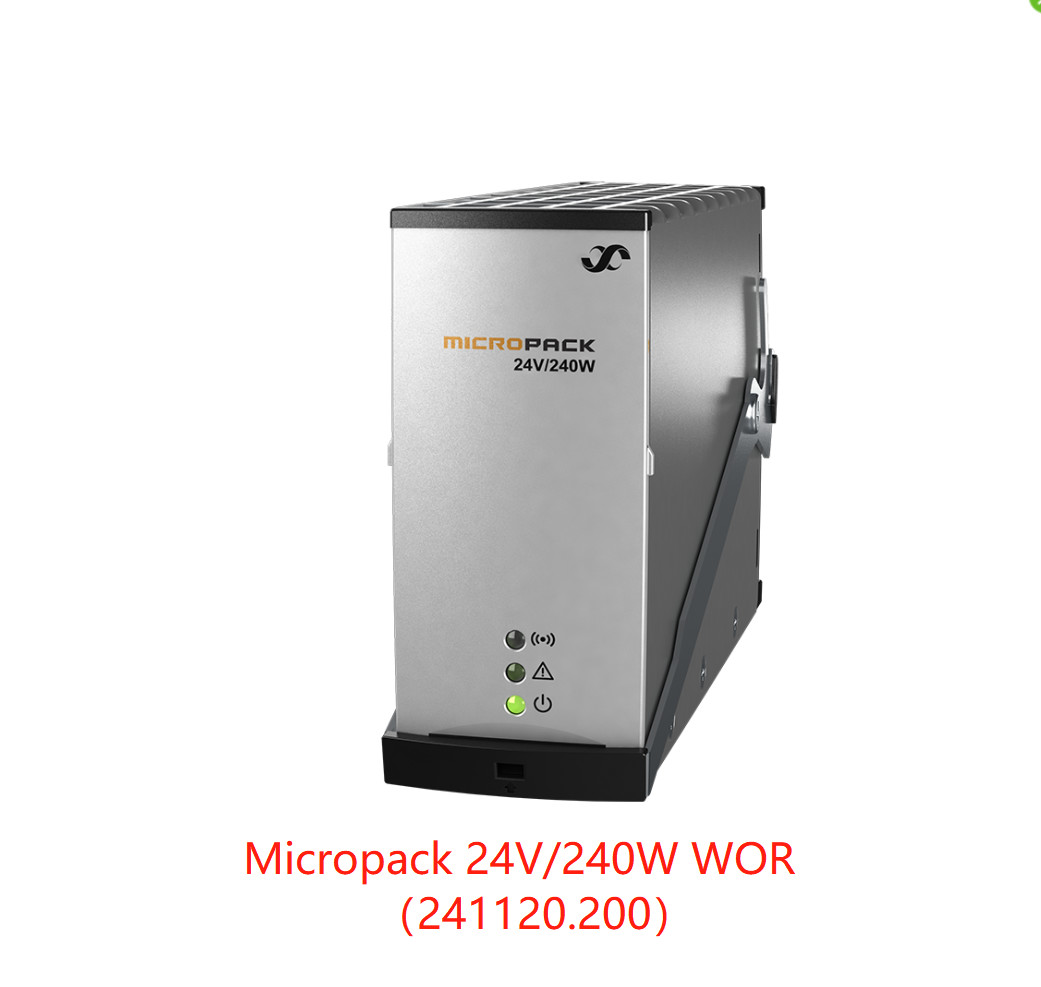

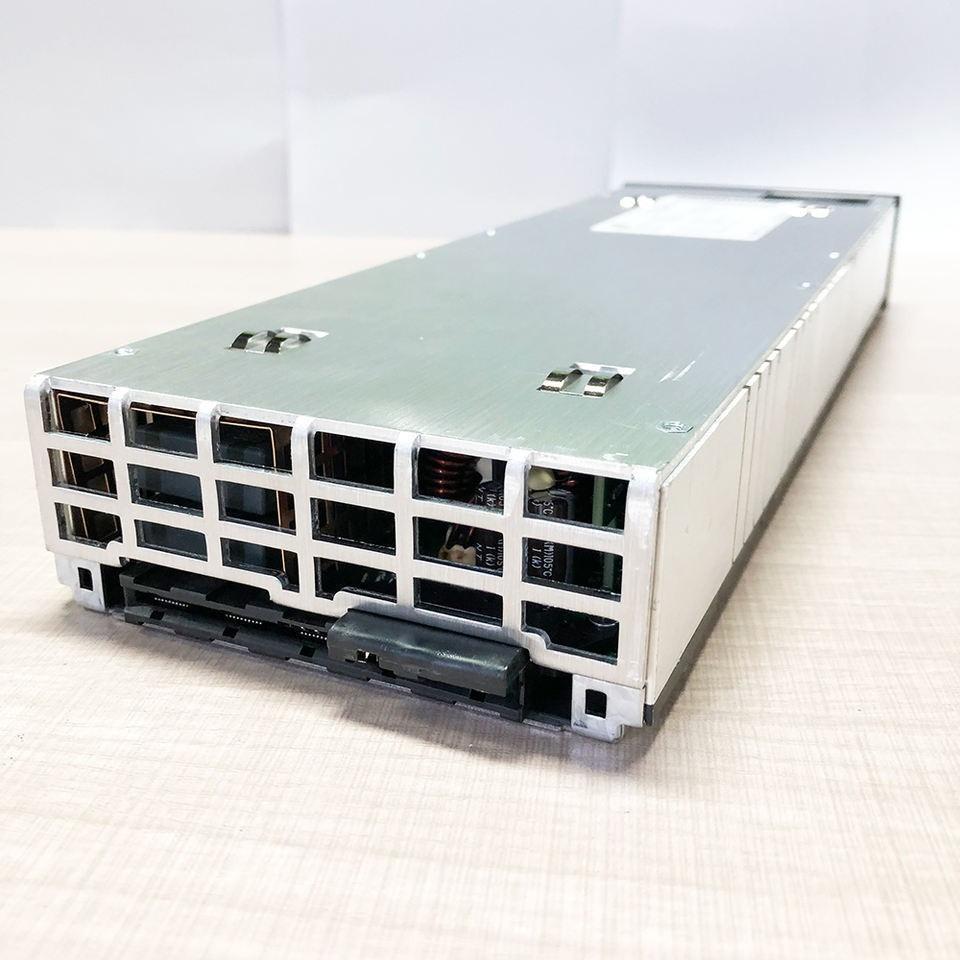

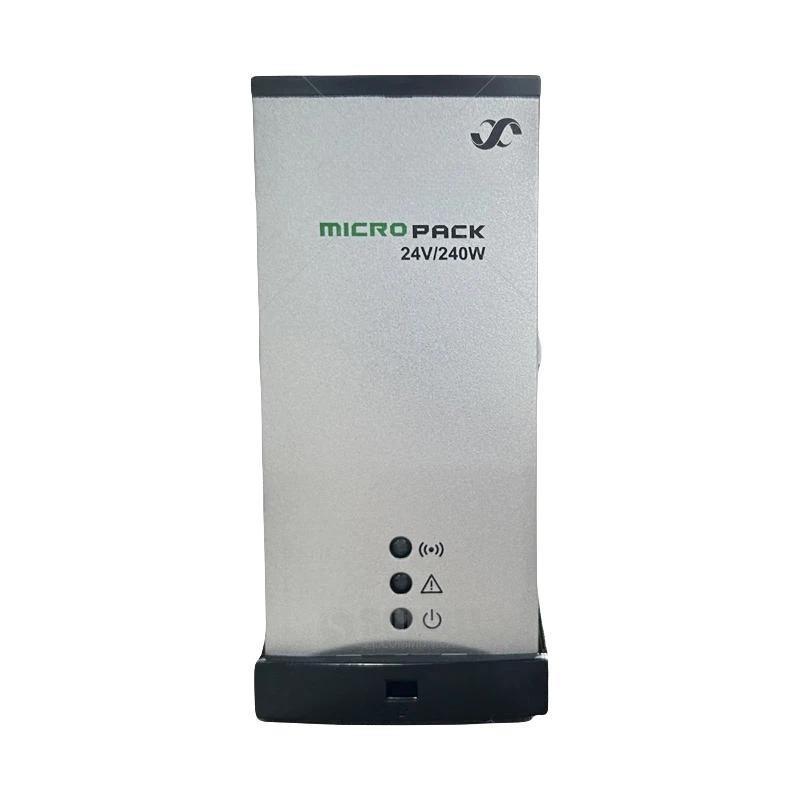

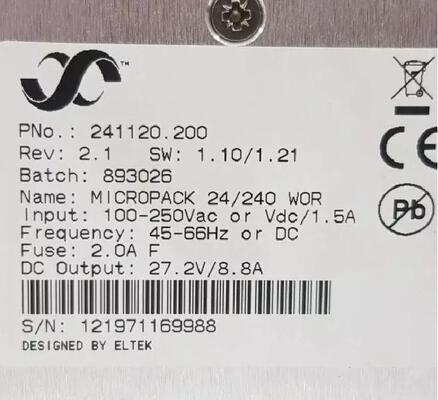

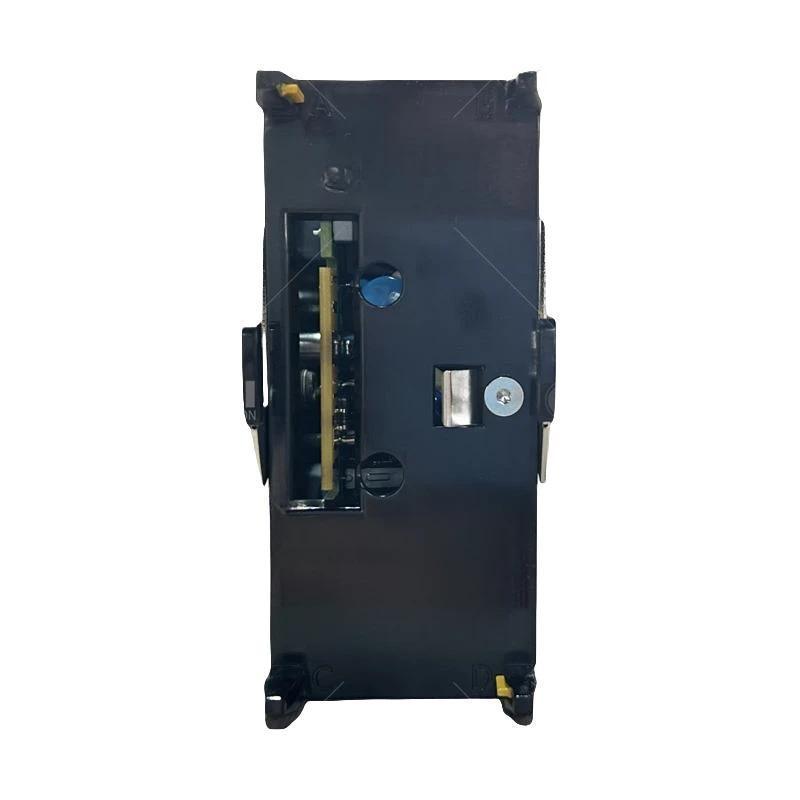

โมดูลปรับความเรียบของ Eltek Micropack 24V/240W (เบอร์ชิ้น: 241120.200)
ระบบ Micropack มีระบบเย็นด้วยการกระบวนการกระบวนการ และถูกออกแบบมาเพื่อใช้งานที่ใช้พลังงานน้อยกว่า แต่ยังมีตัวเลือกการใช้งานของระบบให้เหมาะสมกับความต้องการใดๆ
ใช้เป็นตัวเดียวหรือเป็นระบบที่สามารถปรับแต่งได้
ระบบพลังงาน Micropack ขยายเครือข่ายของคุณอีกขั้นตอนหนึ่ง ด้วยช่วงความจุโดยทั่วไประหว่าง 120W และ 1000W และใน 12, 24 และ 48V ตัวเลือกระบบนี้เหมาะสําหรับการใช้งานที่หลากหลาย.
ปริมาตร:
| รุ่น | 12V / 120W | 24V / 240W | 48V / 250W |
| เลขส่วน | 241120.300 | 241120.200 | 241120.100 |
| DATA INPUT | |||
| ระยะความดัน | 85 - 300 วอลต์ AC/DC 1) | ||
| ระยะความตึงเครียด (นามinale) | 130 - 275 วอลต์ AC/DC | 185 - 275 วอลต์ AC/DC 1) | |
| ความถี่ | 0 - 66 Hz 1) | ||
| กระแสไฟฟ้าสูงสุด, 230V / ทั้งหมด (กระตุ้น) | 0.6 A / 2.0 A | 1.2 A / 2.0 A | 1.2 A / 1.9 A |
| กระแสการรั่วไหลสูงสุดของดิน | 2.0 mA (@ 250V AC/ 50Hz) | ||
| ปัจจัยพลังงาน | 0.97 (@ 70 - 100 % ความจุ) | 0.98 (@ 55 - 100 % ความจุ) | 0.98 (@ 50 - 100 % ความจุ) |
| THD (@ 230 VAC) | < 5 % (@ 80 - 100 % ความจุ) | < 5 % (@ 50 - 100 % ความจุ) | < 5 % (@ 50 - 100 % ความจุ) |
| การคุ้มครอง | วาริสตอร์สําหรับการป้องกันระยะสั้น, เฟยส์ในสายทั้งสองสาย (2x 2.0 A), ปิดมากกว่า 300 V AC / DC | ||
| ข้อมูลผลิต | |||
| ความดันแบบปกติ | 13.6 V DC | 27.2 VDC | 53.5 VDC |
| ระยะความดัน | 10.7 - 18.0 V DC | 21.5 - 36 VDC | 43.5 - 57.6 V DC |
| ระยะความดันโดยไม่มีตัวควบคุม | 10.7 - 15.0 V DC | 21.5 - 30 VDC | 43.5 - 57.6 V DC |
| # พีบเซลล์สนับสนุน (1.8 - 2.4 V DC/เซลล์) | 6 - 7 | 12 - 15 | 24 |
| # เซลล์ NiCad รองรับ (1.05 - 1.65 V DC/เซลล์) | 10 - 11 2) | 20 - 222) | - |
| พลังงานสูงสุด, ราคา / 60s กระตุ้น | 120W / 160W | 240W / 315W | 250W / - |
| ความแรงปัจจุบันสูงสุด, @12/ 24/ 48V DC / กระตุ้น / QT3) | 10 A / 15 A / 55 A | 10 A / 15 A / 55 A | 5 A / - / - |
| การแบ่งปันปัจจุบัน | ± 5% ของกระแสไฟฟ้าสูงสุด จากความจูง 10 ถึง 100% | ||
| การควบคุมความกระชับกําลังสแตติก ± | 00,5% จาก 10% ถึง 100% ของภาระและปริมาตรการตั้งค่า | ||
| การควบคุมความกระชับกําลังแบบไดนามิก | ± 5 % < 10ms, ขั้นตอนความอ้วน 10% ถึง 90% หรือตรงข้ามกับความกระชับกําลังออกนาม | ||
| ระยะเวลาการรอ, ความตึงเครียดโดยกําหนดและกําลังเต็ม | 20 ms, V OUT > 10.7 VDC | 20 ms, VOUT > 21.5 VDC | 20 ms, VOUT > 43 VDC |
| คลื่นและเสียงดัง, 30 MHz b.w / psophometric | < 200 mV PP / 5 mV RMS | < 200 mV PP / 5 mV RMS | < 150 mV PP / 2 mV RMS |
| การคุ้มครอง | การปิดไฟฟ้าเกินความดัน ป้องกันการตัดสายสั้น อุณหภูมิสูง ปรับปริมาณกระแสไฟฟ้าในเครื่องไฟร้อน | ||
| รายละเอียดอื่น ๆ | |||
| ประสิทธิภาพ @ นามิชናልอินไพร์ต / ออพต์อัพ, พีค / ระยะ | 89.5% / > 88%, ความจุ 50-100% | 93.0% / > 92%, 50-100% ความจุ | 93.6% / > 93%, ความจุ 50-100% |
| การแยกตัว | 3.0 kVAC ‡ ทางเข้าและทางออก, 1.5 kV AC ‡ ทางเข้าโลก, 0.5 kV DC ‡ ทางออกโลก | ||
| เตือน: LED สีแดง | การปิดสายไฟฟ้าต่ํา การปิดอุณหภูมิสูงและต่ํา การล้มเหลวของเครื่องปรับความร้อน การล้มเหลวของไฟฟ้าเกินความดันในการออกไฟฟ้า การล้มเหลวของพัดลม ระเบิดความดันต่ํา การล้มเหลวของบัส CAN | ||
| คําเตือน: LED สีเหลือง "เปิด" | เครื่องแก้ไขในโหมดการลดพลังงาน ระยะไกลแบตเตอรี่ ปรับปริมาณการทํางาน | ||
| ปกติ (โมดูลทํางาน): LED สีเขียว "เปิด" | |||
| การออกสัญญาณเตือน (แยก) | NO (+ปลายบวก) COM (-ปลายลบ) | ||
| MTBF (เทลคอร์เดีย SR-332 ประเด็น I วิธี III (a)) | > 480 000h (@T AMBIENT= 25°C) | > 480 000h (@T AMBIENT= 25°C) | > 500 000h (@T AMBIENT= 25°C) |
| อุณหภูมิการทํางาน (5 - 95% RH ไม่ปรับอากาศ) อัตราการลดพลังงานออกมากกว่า temp / to |
-40 ถึง +70°C [ -40 ∙ +158°F] +55°C / 50W @ +70°C |
-40 ถึง +60 °C [-40 ถึง +142 °F] +45°C / 80W @ +60°C |
-40 ถึง +75°C [ -40 ถึง +167°F] +55°C / 140W @ +75°C |
| อุณหภูมิการเก็บรักษา | -40 ถึง +85°C (-40 ถึง +185°F), ความชื้น 0 - 99% RH ไม่หมัก | ||
| ขนาด [WxHxD] / น้ําหนัก | 390.0 x 88.5 x 149 มิลลิเมตร [1.54 x 3.48 x 5.87"] / 0.5 กิโลกรัม [1.1 ปอนด์] | ||
| มาตรฐานการออกแบบ | |||
| ความปลอดภัยทางไฟฟ้า | UL 60950 -1, EN 60950 -1, CSA 22.2 | ||
| EMC |
ETSI EN 300 386 วอลต์1.3.2 EN 61000-6-1 / -2 / -3 / -4 / -5 4) |
||
| แฮร์มอนิกส์หลัก | EN 61000 -3-2 | ||
| สิ่งแวดล้อม |
ETSI EN 300 019: 2 -1 (ประเภท 1.2), 2-2 (ประเภท 2.3) และ 2-3 (ประเภท 3.2) ETSI EN 300 132-2 2002/ 95/ EC (RoHS) และ 2002/ 96/ EC (WEEE) |
||
|
การปฏิบัติตามกฎหมายทางทะเล (EMC ประเภท B พร้อมกรอง AC) |
กฎ DnV สําหรับการจัดหมวดหมู่เรือ เรือความเร็วสูง และเรือเบา และมาตรฐาน DnV Offshore | ||
|
1) การสนับสนุน DC สําหรับ 241120.200 กับ FW หลัก 404088.009 (จาก HW รีวิชั่น 1.2) และ 241120.100 จาก HW รีวิชั่น 2 2) 11/ 22 เซลล์ที่มีความกระชับกําลังสูงสุด 1.636 V DC/ เซลล์ 3) ปฏิบัติการ Quick-Trip, หาก V OUT = 5 VDC จันทร์กระแสกระแส 35 ms ถูกผลิตเพื่อช่วยการกระแสไฟฟิวส์ / MCB บนสาขาวงจรสั้น 4) 12V และ 24V เท่านั้น |
|||
