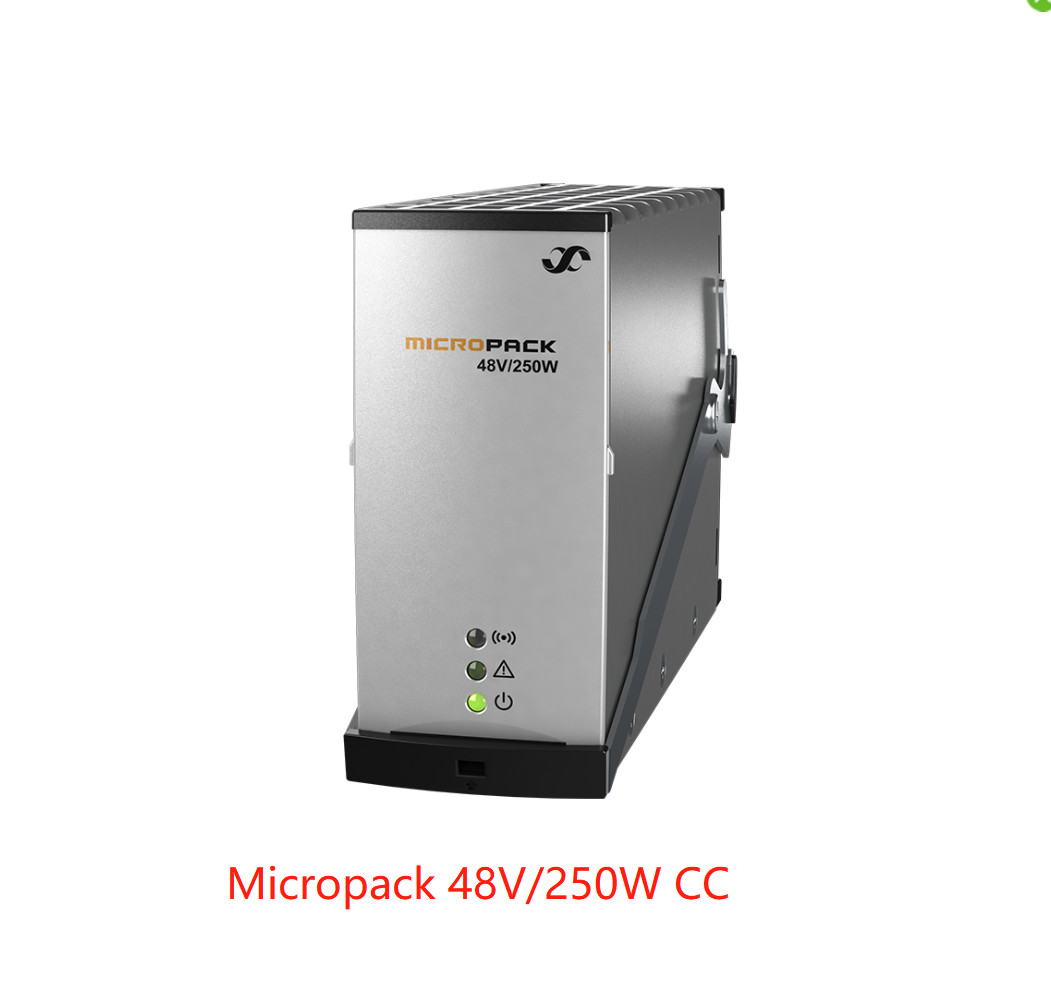

Eltek Micropack Rectifier Module 48V/250W (หมายเลขชิ้นส่วน: 241120.100)
Eltek Micropack Rectifier Module 48V/250W (หมายเลขชิ้นส่วน: 241120.100)
โมดูลจ่ายไฟแบบราง DIN ขนาดกะทัดรัดและครบวงจร
ระบบจ่ายไฟ Micropack ช่วยขยายเครือข่ายของคุณไปอีกขั้น ด้วยช่วงโหลดโดยทั่วไประหว่าง
120W ถึง 1000W และมีตัวเลือก 12, 24 และ 48V ระบบนี้จึงเหมาะสำหรับการใช้งานที่หลากหลาย
พารามิเตอร์:
| รุ่น | 12V / 120W | 24V / 240W | 48V / 250W |
| หมายเลขชิ้นส่วน | 241120.300 | 241120.200 | 241120.100 |
| ข้อมูลอินพุต | |||
| ช่วงแรงดันไฟฟ้า | 85 - 300 V AC/ DC 1) | ||
| ช่วงแรงดันไฟฟ้า (ปกติ) | 130 - 275 V AC/ DC | 185 - 275 V AC/ DC 1) | |
| ความถี่ | 0 - 66 Hz 1) | ||
| กระแสไฟสูงสุด, อินพุต 230V / โดยรวม (บูสต์) | 0.6 A / 2.0 A | 1.2 A / 2.0 A | 1.2 A / 1.9 A |
| กระแสไฟรั่วไหลลงดินสูงสุด | 2.0 mA (@ 250V AC/ 50Hz) | ||
| ตัวประกอบกำลังไฟฟ้า | 0.97 (@ โหลด 70 - 100 %) | 0.98 (@ โหลด 55 - 100 %) | 0.98 (@ โหลด 50 - 100 %) |
| THD (@ 230 VAC) | < 5 % (@ โหลด 80 - 100 %) | < 5 % (@ โหลด 50 - 100 %) | < 5 % (@ โหลด 50 - 100 %) |
| การป้องกัน | วาริสเตอร์สำหรับการป้องกันไฟกระชาก, ฟิวส์ในทั้งสองสาย (2x 2.0 A), ปิดเครื่องเมื่อเกิน 300 V AC/ DC | ||
| ข้อมูลเอาต์พุต | |||
| แรงดันไฟฟ้าเริ่มต้น | 13.6 V DC | 27.2 VDC | 53.5 VDC |
| ช่วงแรงดันไฟฟ้า | 10.7 - 18.0 V DC | 21.5 - 36 VDC | 43.5 - 57.6 V DC |
| ช่วงแรงดันไฟฟ้าโดยไม่มีตัวควบคุม | 10.7 - 15.0 V DC | 21.5 - 30 VDC | 43.5 - 57.6 V DC |
| # รองรับเซลล์ Pb (1.8 - 2.4 V DC/ เซลล์) | 6 - 7 | 12 - 15 | 24 |
| # รองรับเซลล์ NiCad (1.05 - 1.65 V DC/ เซลล์) | 10 - 11 2) | 20 - 222) | - |
| กำลังไฟสูงสุด, ปกติ / บูสต์ 60 วินาที | 120 W / 160 W | 240 W / 315 W | 250 W / - |
| กระแสไฟสูงสุด, @12/ 24/ 48V DC / บูสต์ / QT3) | 10 A / 15 A / 55 A | 10 A / 15 A / 55 A | 5 A / - / - |
| การแบ่งปันกระแสไฟ | ±5% ของกระแสไฟสูงสุดตั้งแต่โหลด 10 ถึง 100% | ||
| การควบคุมแรงดันไฟฟ้าคงที่ ± | 0.5% จากโหลด 10% ถึง 100% และอินพุตปกติ | ||
| การควบคุมแรงดันไฟฟ้าแบบไดนามิก | ± 5 %< 10ms, ขั้นตอนโหลด 10% ถึง 90% หรือตรงกันข้ามที่แรงดันไฟฟ้าเอาต์พุตปกติ | ||
| เวลาพัก, แรงดันไฟฟ้าเริ่มต้นและกำลังไฟเต็ม | 20 ms, V OUT > 10.7 VDC | 20 ms, VOUT > 21.5 VDC | 20 ms, VOUT > 43 VDC |
| ริปเปิลและสัญญาณรบกวน, 30 MHz b.w. / psophometric | < 200 mV PP / 5 mV RMS | < 200 mV PP / 5 mV RMS | < 150 mV PP / 2 mV RMS |
| การป้องกัน | การปิดเครื่องเกินแรงดันไฟฟ้า, ป้องกันไฟฟ้าลัดวงจร, อุณหภูมิสูง, การจำกัดกระแสไฟกระชากแบบเสียบปลั๊ก, ฟิวส์ | ||
| ข้อมูลจำเพาะอื่นๆ | |||
| ประสิทธิภาพ @ อินพุต/เอาต์พุตปกติ, พีค/ช่วง | 89.5% / >88%, โหลด 50-100% | 93.0% / >92%, โหลด 50-100% | 93.6% / >93%, โหลด 50-100% |
| การแยก | 3.0 kVAC – อินพุตและเอาต์พุต, 1.5 kV AC – กราวด์อินพุต, 0.5 kV DC – กราวด์เอาต์พุต | ||
| สัญญาณเตือน: ไฟ LED สีแดง 'เปิด' | การปิดเครื่องไฟดับ, การปิดเครื่องอุณหภูมิสูงและต่ำ, ความล้มเหลวของเรกติไฟเออร์, การปิดเครื่องเกินแรงดันไฟฟ้าที่เอาต์พุต, ความล้มเหลวของพัดลม, สัญญาณเตือนแรงดันไฟฟ้าต่ำ, ความล้มเหลวของบัส CAN | ||
| คำเตือน: ไฟ LED สีเหลือง 'เปิด' | เรกติไฟเออร์ในโหมดลดกำลังไฟ, เปิดใช้งานขีดจำกัดกระแสไฟแบตเตอรี่ระยะไกล, แรงดันไฟฟ้าอินพุตเกินช่วง, กะพริบเมื่อเกินแรงดันไฟฟ้า | ||
| ปกติ (โมดูลทำงาน): ไฟ LED สีเขียว 'เปิด' | |||
| เอาต์พุตสัญญาณเตือน (แยก) | NO (+ขั้วบวก), COM (-ขั้วลบ) 60 V / 100 mA สูงสุด | ||
| MTBF (Telcordia SR-332 ฉบับที่ I วิธี III (a)) | >480 000 ชม. (@T AMBIENT= 25°C) | >480 000 ชม. (@T AMBIENT= 25°C) | >500 000 ชม. (@T AMBIENT= 25°C) |
| อุณหภูมิในการทำงาน (5 - 95% RH ไม่ควบแน่น) กำลังไฟเอาต์พุตลดลงเหนืออุณหภูมิ / ถึง |
-40 ถึง +70°C [ -40 — +158°F] +55°C / 50W @ +70°C |
-40 ถึง +60°C [-40 ถึง +142°F] +45°C / 80W @ +60°C |
-40 ถึง +75°C [ -40 ถึง +167°F] +55°C / 140W @ +75°C |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85°C (-40 ถึง +185°F), ความชื้น 0 - 99% RH ไม่ควบแน่น | ||
| ขนาด[กxสxล] / น้ำหนัก | 39.0 x 88.5 x 149 มม. [1.54 x 3.48 x 5.87"] / 0.5 กก. [1.1 ปอนด์] | ||
