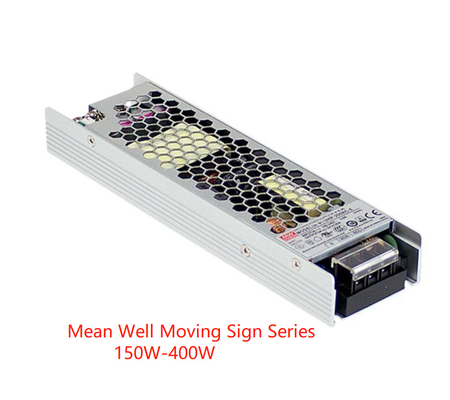

MEAN WELL MOVING SIGN SERIES 150W- 400W Single Output with PFC LSP-150 HSP-200 UHP-200A HSP-300
MEAN WELL MOVING SIGN SERIES 150W- 400W Single Output with PFC LSP-150 HSP-200 UHP-200A HSP-300
น้ำหนักเบาและมีรูปทรงที่บาง
เหมาะสำหรับการใช้งานป้ายไฟวิ่งที่มีประสิทธิภาพสูง
เคลือบสารกันความชื้น (รุ่น HSP, HDP, NEL, HSN)
การออกแบบแบบกึ่งพอตและป้องกันละอองฝน (รุ่น ERP)
พารามิเตอร์:
| รุ่น | LSP-160 -3.3 | LSP-160 -4.2 | LSP-160 -5 | LSP-160-12 | LSP-160-24 | LSP-160-36 | LSP-160-48 | |
|
เอาต์พุต |
แรงดันไฟฟ้า DC | 3.3V | 4.2V | 5V | 12V | 24V | 36V | 48V |
| กระแสไฟที่กำหนด | 32A | 32A | 32A | 13.5A | 6.75A | 4.5A | 3.4A | |
| กำลังไฟที่กำหนด(การพาความร้อน) | 105.6W | 134.4W | 160W | 162W | 162W | 162W | 163.2W | |
| กระเพื่อมและสัญญาณรบกวน (สูงสุด)หมายเหตุ 2 | 200mVp-p | 200mVp-p | 200mVp-p | 240mVp-p | 240mVp-p | 240mVp-p | 300mVp-p | |
| ช่วงการปรับแรงดันไฟฟ้า | 3.2~3.5V | 4~4.5V | 4.7~5.3V | 11.4~12.6V | 22.8~25.2V | 34.2~37.8V | 45.6~50.4V | |
| ความคลาดเคลื่อนของแรงดันไฟฟ้าหมายเหตุ 3 | ±2.0% | ±2.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| การควบคุมสาย | ±0.5% | ±0.5% | ±0.5% | ±0.3% | ±0.3% | ±0.3% | ±0.3% | |
| การควบคุมโหลด | ±1.0% | ±1.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| เวลาติดตั้ง, เวลาขึ้น | 2000ms, 80ms/230VAC 3000ms, 80ms/115VAC ที่โหลดเต็ม | |||||||
| เวลาพัก (โดยทั่วไป) | 10ms/230VAC 10ms/115VAC | |||||||
|
อินพุต |
แรงดันไฟฟ้า ช่วง หมายเหตุ 4 | 100 ~ 264VAC 141 ~ 370VDC | ||||||
| ช่วงความถี่ | 47 ~ 63Hz | |||||||
| ตัวประกอบกำลังไฟฟ้า (โดยทั่วไป) | PF≥0.94/230VAC PF≥0.98/115VAC ที่โหลดเต็ม | |||||||
| ประสิทธิภาพ (โดยทั่วไป) | 87.5% | 88.5% | 89.5% | 92.5% | 93.5% | 93.5% | 93.5% | |
| กระแสไฟ AC (โดยทั่วไป) | 2.2A/115VAC 1.1A/230VAC | |||||||
| กระแสไฟกระชาก (โดยทั่วไป) | สตาร์ทเย็น 45A/115VAC 85A/230VAC | |||||||
| กระแสไฟรั่ว | <0.75mA / 240VAC | |||||||
|
การป้องกัน |
ไฟฟ้าลัดวงจร | การป้องกัน Hiccup, ฟื้นตัวโดยอัตโนมัติหลังจากแก้ไขสภาวะความผิดปกติ | ||||||
| โอเวอร์โหลด | 110~140% ของกำลังไฟเอาต์พุตที่กำหนด | |||||||
| ประเภทการป้องกัน: การจำกัดกระแสคงที่, การเพิ่มโหลดอย่างต่อเนื่องจะทำให้เกิดการป้องกัน hiccup, ฟื้นตัวโดยอัตโนมัติหลังจากแก้ไขสภาวะความผิดปกติ | ||||||||
|
แรงดันไฟฟ้าเกิน |
3.8~ 4.6V | 4.62 ~ 5.46V | 5.75 ~ 6.75V | 13.2 ~ 15.6V | 26.4 ~ 31.2V | 39.6 ~46.8V | 52.8 ~ 62.4V | |
| ประเภทการป้องกัน: ปิดแรงดันไฟฟ้า O/P, เปิดเครื่องใหม่เพื่อกู้คืน | ||||||||
| อุณหภูมิเกิน | ปิดแรงดันไฟฟ้า O/P, เปิดเครื่องใหม่เพื่อกู้คืนหลังจากอุณหภูมิลดลง | |||||||
|
ฟังก์ชัน |
การแบ่งปันกระแสไฟ | โปรดดูคู่มือฟังก์ชัน | ||||||
| สัญญาณ DC OK | พิกัดหน้าสัมผัส (สูงสุด): 15Vdc/10mA โหลดแบบต้านทาน | |||||||
|
สภาพแวดล้อม |
อุณหภูมิในการทำงาน | -30 ~ +70℃(อ้างอิงถึง “Derating Curve") | ||||||
| ความชื้นในการทำงาน | 20 ~ 90% RH ไม่มีการควบแน่น | |||||||
| อุณหภูมิในการจัดเก็บ, ความชื้น | -40 ~ +85℃, 10 ~ 95% RH ไม่มีการควบแน่น | |||||||
| สัมประสิทธิ์อุณหภูมิ | ±0.03%/℃ (0 ~ 50℃) | |||||||
| การสั่นสะเทือน | 10 ~ 500Hz, 5G 10min./1cycle, 60min. แต่ละแกน X, Y, Z | |||||||
|
ความปลอดภัยและ EMC (หมายเหตุ 6) |
มาตรฐานความปลอดภัย | UL62368,TUV BS EN/EN62368, CCC GB4943, EAC TP TC 004, BSMI CNS14336-1 ได้รับการอนุมัติ, การออกแบบอ้างอิงถึง BS EN/EN60335-1 | ||||||
| แรงดันไฟฟ้าทนได้ | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | |||||||
| ความต้านทานฉนวน | I/P-O/P, I/P-FG,O/P-FG:100M โอห์ม/500VDC/25℃/ 70%RH | |||||||
| การปล่อย EMC | สอดคล้องกับ BS EN/EN55032,GB9254,Class B, BS EN/EN55014,BS EN/EN61000-3-2,-3,EAC TP TC 020,BSMI CNS13438 | |||||||
| ภูมิคุ้มกัน EMC | สอดคล้องกับ BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN61000-6-2 (BS EN/EN50082-2), ระดับอุตสาหกรรมหนัก, EAC TP TC 020 | |||||||
|
อื่นๆ |
MTBF | 2092.7K ชม. ขั้นต่ำ Telcordia TR/SR-332(Bellcore) ;282.7K ชม. ขั้นต่ำ MIL-HDBK-217F (25℃) | ||||||
| ขนาด | 194*55*20mm (ยาว*กว้าง*สูง) | |||||||
| การบรรจุ | 0.356 กก.;30 ชิ้น/11.68 กก./0.6CUFT | |||||||
|
หมายเหตุ |
1. พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะวัดที่อินพุต 230VAC, โหลดที่กำหนด และอุณหภูมิแวดล้อม 25℃ 2. กระเพื่อมและสัญญาณรบกวนวัดที่แบนด์วิดท์ 20MHz โดยใช้สายคู่บิดเกลียวขนาด 12 นิ้ว ปลายสายด้วยตัวเก็บประจุแบบขนาน 0.1uf & 47uf 3. ความคลาดเคลื่อน: รวมถึงความคลาดเคลื่อนในการตั้งค่า, การควบคุมสาย และการควบคุมโหลด 4. อาจจำเป็นต้องลดค่าภายใต้แรงดันไฟฟ้าอินพุตต่ำ โปรดตรวจสอบเส้นโค้งการลดค่าสำหรับรายละเอียดเพิ่มเติม 5. จำเป็นต้องลดอุณหภูมิแวดล้อม 5℃/1000m สำหรับระดับความสูงในการทำงานที่สูงกว่า 2000m (6500ft) 6. แหล่งจ่ายไฟถือเป็นส่วนประกอบที่จะติดตั้งในอุปกรณ์สุดท้าย อุปกรณ์สุดท้ายต้องได้รับการยืนยันอีกครั้งว่า ยังคงเป็นไปตามคำสั่ง EMC สำหรับคำแนะนำเกี่ยวกับวิธีการทำการทดสอบ EMC เหล่านี้ โปรดดูที่ “การทดสอบ EMI ของแหล่งจ่ายไฟส่วนประกอบ” (มีให้ที่http://www.meanwell.com) ※ ข้อจำกัดความรับผิดชอบด้านความรับผิดชอบต่อผลิตภัณฑ์: สำหรับข้อมูลโดยละเอียด โปรดดูที่ https://www.meanwell.com/serviceDisclaimer.aspx |
|||||||
