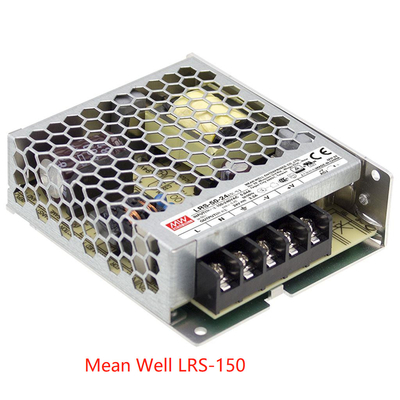

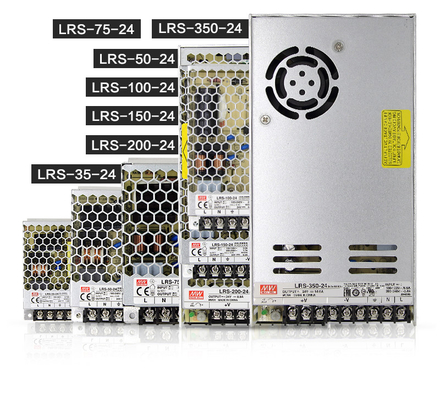

Mean Well LRS Series Rectifier 50W เอาต์พุตเดี่ยว Switching Power Supply LRS-50-5 LRS-50-12 LRS-50-24 LRS series จาก 35W- 350W
คุณสมบัติ :
การใช้งาน :
คำอธิบาย:
LRS-50 มีฟังก์ชันการป้องกันที่สมบูรณ์และความสามารถในการป้องกันการสั่นสะเทือน 5G
เป็นไปตามข้อกำหนดด้านความปลอดภัยระหว่างประเทศ
ซีรีย์ LRS-50 ทำหน้าที่เป็นโซลูชันการจ่ายไฟประสิทธิภาพสูงสำหรับการใช้งานในอุตสาหกรรมต่างๆ.
เทคนิค
| เอ็มโอดีอีหลี่ | หลี่Rส-50-3.3 | หลี่Rส-50-5 | หลี่Rส-50-12 | หลี่Rส-50-15 | หลี่Rส-50-24 | หลี่Rส-50-36 | หลี่Rส-50-48 | ||
|
โอยูตู่PUตู่ |
กระแสตรง วีโอLTอาจีอี | 3.3V | 5V | 12V | 15V | 24V | 36V | 48V | |
| RAเต้ดี CURRอีนู๋ตู่ | 10A | 10A | 4.2A | 3.4A | 2.2A | 1.45A | 1.1A | ||
| CURRอีนู๋ตู่ RANจีอี | 0 ~ 10A | 0 ~ 10A | 0 ~ 4.2A | 0 ~ 3.4A | 0 ~ 2.2A | 0 ~ 1.45A | 0 ~ 1.1A | ||
| RAตู่อีดี ปWอีR | 33W | 50W | 50.4W | 51W | 52.8W | 52.2W | 52.8W | ||
| RIPPLE & เสียงรบกวน (สูงสุด) บันทึก.2 | 80mVp-p | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | ||
| วีโอLTAGอี ADเจ. รังอี | 2.97 ~ 3.6V | 4.5 ~ 5.5V | 10.2 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 28.8V | 32.4 ~ 39.6V | 43.2 ~ 52.8V | ||
| แรงดันไฟฟ้า ความอดทน บันทึก.3 | ±3.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ||
| หลี่ฉันNE อีกครั้งจีULที่ฉันโอนู๋ นู๋otอี.4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||
| หลี่OAD RอีGUหลี่อาตู่ฉันบน นู๋otอี.5 | ±2.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||
| ชุดยูพี, RฉันSE ตู่ฉันเอ็มอี | 1000ms, 30ms/230VAC 2000ms, 30ms/115VAC ที่โหลดเต็ม | ||||||||
| โฮ้หลี่ดี ยูพี ตู่ฉันเอ็มอี (พิมพ์.) | 30ms/230VAC 12ms/115VAC ที่โหลดเต็มที่ | ||||||||
|
ฉันนู๋PUตู่ |
วีโอLTอาจีอี รังอี | 85 ~ 264VAC 120 ~ 373VDC | |||||||
| FRอีคุอีนู๋คY รังอี | 47 ~ 63Hz | ||||||||
| อีFFฉันคฉันอีนู๋คY (พิมพ์.) | 80% | 83% | 86% | 88% | 88% | 89% | 90% | ||
| AC CURREนู๋ตู่ (พิมพ์.) | 0.95A/115VAC 0.56A/230VAC | ||||||||
| ฉันนรัชช CURRENตู่ (พิมพ์.) | สตาร์ทเย็น 45A/230VAC | ||||||||
| หลี่อีอาคาจีอี CURRอีนู๋ตู่ | <0.75mA / 240VAC | ||||||||
|
การป้องกัน |
โอVER หลี่โอAD | กำลังขับพิกัด 110 ~ 150% | |||||||
| ประเภทการป้องกัน : โหมด Hiccup กู้คืนโดยอัตโนมัติหลังจากลบเงื่อนไขข้อบกพร่องออก | |||||||||
| โอVER วีโอหลี่ตู่AGอี | 3.8 ~ 4.45V | 5.9~ 7.3V | 13.8 ~ 17.2V | 18.75 ~ 25.75V | 28.8 ~ 36.6V | 41.4 ~ 51.6V | 55.2 ~ 67.8V | ||
| ประเภทการป้องกัน : ปิดแรงดันไฟฟ้า o/p เปิดเครื่องอีกครั้งเพื่อกู้คืน | |||||||||
|
สิ่งแวดล้อม |
WโอRKฉันNG เต้เอ็มพี. | -30 ~ +70℃ (อ้างอิงจาก "เส้นโค้งลดพิกัด") | |||||||
| WORKฉันNG หูเอ็มฉันดีฉันตู่Y | 20 ~ 90% RH ไม่กลั่นตัว | ||||||||
| พื้นที่จัดเก็บ อุณหภูมิ, ความชื้นY | -40 ~ +85℃, 10 ~ 95% RH ไม่มีการควบแน่น | ||||||||
| ตู่อีเอ็มพี. คโออีFFฉันคฉันอีนู๋ตู่ | ±0.03%/℃ (0 ~ 50℃) | ||||||||
| วีฉันบีRAตู่ฉันโอนู๋ | 10 ~ 500Hz, 5G 10 นาที/1 รอบ, 60 นาทีตามแนวแกน X, Y, Z | ||||||||
| เกิน แรงดันไฟฟ้า หมวดหมู่Y | Ⅲ;การปฏิบัติตาม BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1;สูงถึง 2,000 เมตร | ||||||||
|
SAFอีตู่Y & อีเอ็มค (ไม่tอี 9) |
สอาFETY เซนต์อานาร์ดส |
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2- 16, CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004, AS/NZS 60950.1 (โดย CB),KC K60950-1(สำหรับ LRS-50-12/24 เท่านั้น), BIS IS13252(Part1): 2010/IEC 60950-1: 2005 ได้รับการอนุมัติ | |||||||
| Wฉันตู่ชมสตู่และ วีโอLTอาจีอี | ฉัน/PO/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | ||||||||
| ฉันสโอหลี่อาตู่ฉันโอนู๋ RESฉันสตู่ANCอี | I/PO/P, I/P-FG, O/P-FG:100M โอห์ม / 500VDC / 25℃/ 70% RH | ||||||||
| อีเอ็มค อีเอ็มฉันSSฉันโอนู๋ | เป็นไปตาม BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32 ,KN35(สำหรับ LRS- 50-12/24 เท่านั้น) | ||||||||
| อีเอ็มค ฉันเอ็มเอ็มUNฉันตู่Y | สอดคล้องกับ BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), ระดับอุตสาหกรรมหนัก, EAC TP TC 020,KC KN32,KN35(สำหรับ LRS-50-12/24 เท่านั้น) | ||||||||
|
โอตู่ชมเอ่อส |
เอ็มตู่บีF | 3149.8K ชม. นาทีเทลคอร์เดีย SR-332 (เบลล์คอร์) ;561.6Khrs นาทีMIL-HDBK-217F (25 ℃) | |||||||
| ดีฉันเอ็มENSฉันโอนู๋ | 99*82*30 มม. (ยาว * กว้าง * สูง) | ||||||||
| พีACKฉันนู๋จี | 0.23Kg;60 ชิ้น/14.8Kg/0.88CUFT | ||||||||
| บันทึก |
1. พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะถูกวัดที่อินพุต 230VAC โหลดที่กำหนด และ 25 ℃ ของอุณหภูมิแวดล้อม 2. Ripple & noise วัดที่ 20MHz ของแบนด์วิดท์โดยใช้สาย twisted pair﹒wire 12" ที่สิ้นสุดด้วยตัวเก็บประจุแบบขนาน 0.1uf & 47uf 3. ความคลาดเคลื่อน : รวมถึงการตั้งค่าความคลาดเคลื่อน การควบคุมสาย และการควบคุมโหลด 4. การควบคุมสายวัดจากสายต่ำถึงสายสูงที่โหลดพิกัด 5. การควบคุมโหลดวัดจากโหลดพิกัด 0% ถึง 100% 6. ระยะเวลาของการตั้งค่าจะวัดเมื่อเริ่มเย็นครั้งแรกการเปิด/ปิดแหล่งจ่ายไฟอย่างรวดเร็วอาจทำให้เวลาในการตั้งค่าเพิ่มขึ้น 7. 3.3V, 5V เมื่อโหลดแฟคเตอร์ 0 ~ 50% กำลังสวิตชิ่งน้อยลงจะลดลงตามการทำงานแบบระเบิดซึ่งจะทำให้เสียงกระเพื่อมและระลอกคลื่นเกินข้อกำหนด 8. การลดระดับอุณหภูมิแวดล้อมที่ 5 ℃/1000 ม. จำเป็นสำหรับระดับความสูงในการใช้งานที่สูงกว่า 2000 ม. (6500 ฟุต) 9. แหล่งจ่ายไฟถือเป็นส่วนประกอบที่จะนำไปติดตั้งในอุปกรณ์ขั้นสุดท้ายการทดสอบ EMC ทั้งหมดดำเนินการโดยการติดตั้งยูนิตบนแผ่นโลหะขนาด 360 มม.G360 มม. ที่มีความหนา 1 มม.อุปกรณ์ขั้นสุดท้ายต้องได้รับการยืนยันอีกครั้งว่ายังคงเป็นไปตามคำสั่งของ EMCสำหรับคำแนะนำเกี่ยวกับวิธีการดำเนินการทดสอบ EMC เหล่านี้ โปรดดูที่·การทดสอบ EMl ของอุปกรณ์จ่ายไฟส่วนประกอบ" (มีอยู่ใน http://www.meanwell.com) ※ คำปฏิเสธความรับผิดชอบของผลิตภัณฑ์: สำหรับข้อมูลโดยละเอียด โปรดดูที่ https://www.meanwell.com/serviceDisclaimer.aspx |
||||||||
โซลูชั่น
เราให้บริการโซลูชั่นที่สมบูรณ์ รวมถึงการสำรวจสถานที่ เสนอแผนมืออาชีพตามคำขอของลูกค้า การสนับสนุนทางเทคนิค และบริการบำรุงรักษาสำหรับบริษัทโทรคมนาคมในและนอกประเทศจีนเรามีทีมงานที่มีความสามารถและเครือข่ายพันธมิตรที่เชื่อถือได้ทั่วโลก
คำถามที่พบบ่อย :
1. คุณควบคุมคุณภาพอย่างไร?
ตอบ: ผลิตภัณฑ์ทั้งหมดก่อนการจัดส่งเป็นการจำลองสถานการณ์การใช้งาน โหลดและโหลดเต็ม และทดสอบการแชร์ปัจจุบันเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์
2. ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
ตอบ: ไม่มีปริมาณการสั่งซื้อขั้นต่ำและสามารถทำได้ข้อแตกต่างเพียงอย่างเดียวคือราคาและกำหนดการ
3. คุณสามารถแนะนำบริษัทของคุณได้หรือไม่?
ตอบ: ฉันรู้สึกเป็นเกียรติมากฉันจะส่งเอกสารแนะนำบริษัทให้คุณในภายหลัง เพื่อให้ข้อมูลบริษัทของเราครอบคลุมและครอบคลุมยิ่งขึ้น
4. ข้อดีของ บริษัท ของคุณคืออะไร?
ตอบ: สินค้าคงคลังที่เพียงพอ และการรับประกันอุปทานสำหรับการต่ออายุการจัดหาในภายหลัง มีความยืดหยุ่นตามความต้องการที่แตกต่างกันของลูกค้า โดยให้บริการโซลูชั่นที่แตกต่างกัน
5. ฉันสามารถส่งตัวอย่างได้หรือไม่รายงานให้ฉันพร้อมกับราคา?
ตอบ: คุณสามารถส่งตัวอย่างได้ ตัวอย่างมีความภาคภูมิใจอย่างมาก และคุณต้องรับผิดชอบค่าขนส่ง
6. บริษัทของคุณจัดการกับปัญหาด้านคุณภาพอย่างไร?
ตอบ: บริษัท ของเราทำอุตสาหกรรมนี้มาเกือบ 10 ปีแล้วมันมีชื่อเสียงอยู่แล้วเราจะวิเคราะห์อย่างละเอียดหากเป็นปัญหาด้านคุณภาพของเราจริง ๆ คุณสามารถมั่นใจได้ว่าจะทำสิ่งต่าง ๆ ตามข้อตกลงในสัญญาและจะไม่มีวันปล่อยให้คุณมีความกังวลใด ๆ ทีมบริการของเรายินดีที่จะให้บริการคุณ
7 Wหมวกโบหมดคุณภาพ ?
A:100%เดิมกับแพคเกจใหม่.เราจะทดสอบสินค้าก่อนโพสต์เพื่อให้แน่ใจว่าแต่ละรายการมีคุณภาพดี
8 ชมow หลายเดือนสำหรับการรับประกัน ?
A: รับประกันคุณภาพ 1 ปี
9วิธีจัดการกับสินค้าด้อยคุณภาพ ?
ตอบ: สามารถโพสต์สินค้าได้โดยมีค่าธรรมเนียมการโพสต์สำหรับผลิตภัณฑ์ที่มีคุณภาพไม่ดีภายในระยะเวลารับประกัน
