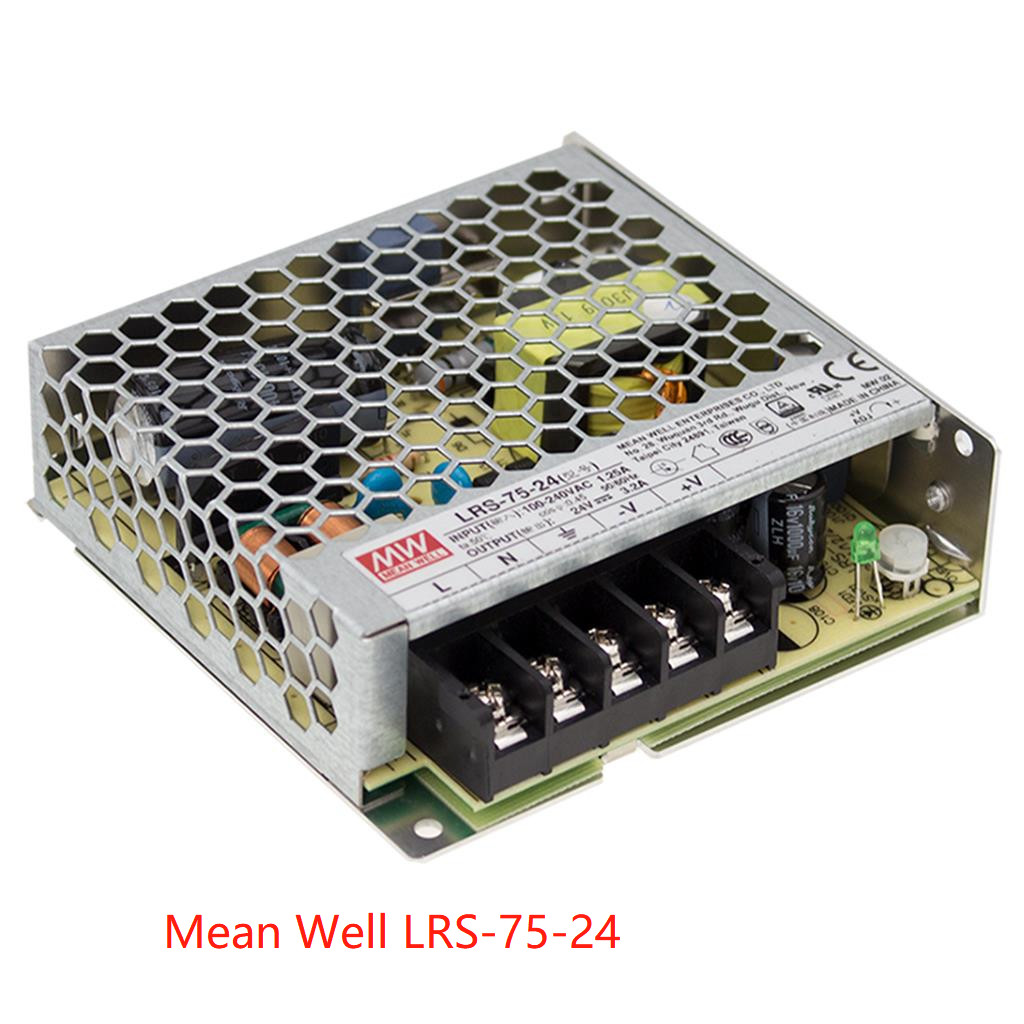

Mean Well LRS Series Rectifier 75W Single Output Switching Power Supply LRS-75-5 LRS-75-24 LRS-75-15 LRS-75-36
คุณสมบัติ:
การใช้งาน:
คำอธิบาย:
LRS-75 series เป็นแหล่งจ่ายไฟแบบปิดชนิดเอาต์พุตเดียว 75W พร้อมการออกแบบโปรไฟล์ต่ำ 30 มม. โดยใช้แรงดันไฟฟ้าอินพุต 85-264Vac แบบเต็มช่วง ซีรีส์ทั้งหมดให้แรงดันไฟฟ้าเอาต์พุต 5V 12V.15V,24V,36V และ 48V
นอกเหนือจากประสิทธิภาพสูงถึง 91.5% การออกแบบตัวเรือนตาข่ายโลหะช่วยเพิ่มการกระจายความร้อนของ LRS-75 ซึ่งทั้งซีรีส์ทำงานตั้งแต่ -30° ถึง 70 °ภายใต้การพาอากาศโดยไม่มีพัดลม
ให้การใช้พลังงานเมื่อไม่มีโหลดต่ำมาก (น้อยกว่า 0.3W) ทำให้ระบบปลายทางสามารถตอบสนองความต้องการด้านพลังงานทั่วโลกได้อย่างง่ายดาย
LRS-75 มีฟังก์ชันการป้องกันที่สมบูรณ์และความสามารถในการป้องกันการสั่นสะเทือน 5G
เป็นไปตามข้อกำหนดด้านความปลอดภัยระหว่างประเทศ
LRS-75 series ทำหน้าที่เป็นโซลูชันแหล่งจ่ายไฟที่มีราคาต่อประสิทธิภาพสูงสำหรับการใช้งานทางอุตสาหกรรมต่างๆ
ทางเทคนิค
| รุ่น | LRS-75-5 | LRS-75-12 | LRS-75-15 | LRS-75-24 | LRS-75-36 | LRS-75-48 | |
|
เอาต์พุต |
แรงดันไฟฟ้า DC | 5V | 12V | 15V | 24V | 36V | 48V |
| กระแสไฟพิกัด | 14A | 6A | 5A | 3.2A | 2.1A | 1.6A | |
| ช่วงกระแสไฟ | 0 ~ 14A | 0 ~ 6A | 0 ~ 5A | 0 ~ 3.2A | 0 ~ 2.1A | 0 ~ 1.6A | |
| กำลังไฟพิกัด | 70W | 72W | 75W | 76.8W | 75.6W | 76.8W | |
| กระเพื่อม & สัญญาณรบกวน (สูงสุด)หมายเหตุ 2 | 100mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| ช่วงการปรับแรงดันไฟฟ้า | 4.5 ~ 5.5V | 10.2 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 28.8V | 32.4 ~ 39.6V | 43.2 ~ 52.8V | |
| แรงดันไฟฟ้าความคลาดเคลื่อน หมายเหตุ 3 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| การควบคุมสายหมายเหตุ 4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| การควบคุมโหลดหมายเหตุ 5 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| เวลาติดตั้ง, เวลาขึ้น | 500ms, 30ms/230VAC 500ms,30ms/115VAC ที่โหลดเต็ม | ||||||
| เวลาพัก (Typ.) | 60ms/230VAC 12ms/115VAC ที่โหลดเต็ม | ||||||
|
อินพุต |
ช่วงแรงดันไฟฟ้า | 85 ~ 264VAC 120 ~ 373VDC | |||||
| ช่วงความถี่ | 47 ~ 63Hz | ||||||
| ประสิทธิภาพ (Typ.) | 86.5% | 89% | 89% | 90% | 91.5% | 91.5% | |
| กระแสไฟ AC (Typ.) | 1.4A/115VAC 0.85A/230VAC | ||||||
| กระแสไฟกระชาก (Typ.) | เริ่มต้นเย็น 65A/230VAC | ||||||
| กระแสไฟรั่ว | <0.75mA / 240VAC | ||||||
|
การป้องกัน |
เกินพิกัด | 110 ~ 150% กำลังไฟเอาต์พุตพิกัด | |||||
| ประเภทการป้องกัน: โหมดสะอึก ฟื้นตัวโดยอัตโนมัติหลังจากแก้ไขสภาพความผิดปกติแล้ว | |||||||
| แรงดันไฟฟ้าเกิน | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 18.75 ~ 21.75V | 28.8 ~ 33.6V | 41.4 ~ 48.6V | 55.2 ~ 64.8V | |
| ประเภทการป้องกัน: ปิดแรงดันไฟ o/p เปิดเครื่องใหม่เพื่อกู้คืน | |||||||
|
สภาพแวดล้อม |
อุณหภูมิในการทำงาน | -30 ~ +70℃ (อ้างอิงถึง "Derating Curve") | |||||
| ความชื้นในการทำงาน | 20 ~ 90% RH ไม่มีการควบแน่น | ||||||
| อุณหภูมิในการจัดเก็บ, ความชื้น | -40 ~ +85℃, 10 ~ 95% RH ไม่มีการควบแน่น | ||||||
| สัมประสิทธิ์อุณหภูมิ | ±0.03%/℃ (0 ~ 50℃) | ||||||
| การสั่นสะเทือน | 10 ~ 500Hz, 5G 10min./1cycle, 60min. แต่ละแกน X, Y, Z | ||||||
| ประเภทแรงดันไฟฟ้าเกิน |
Ⅱ; สอดคล้องกับ BS EN/EN61558, BS EN/EN50178,BS EN/EN60664-1, BS EN/EN62477-1; ระดับความสูงสูงสุด 2000 เมตร |
||||||
|
ความปลอดภัย & EMC(หมายเหตุ 8) มาตรฐานความปลอดภัย |
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004,AS/NZS 62368.1(โดย CB),KC K60950-1(สำหรับ LRS-75-12/24 เท่านั้น), BIS IS13252(Part1): |
2010/IEC 60950-1: 2005 ได้รับการอนุมัติ แรงดันไฟฟ้าทนได้ |
|||||
| I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | ความต้านทานฉนวน | ||||||
| I/P-O/P, I/P-FG, O/P-FG:100M โอห์ม/500VDC / 25℃/ 70% RH | การปล่อย EMC | ||||||
| สอดคล้องกับ BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32,KN35(สำหรับ LRS-75-12/24 เท่านั้น) | ภูมิคุ้มกัน EMC | ||||||
| สอดคล้องกับ BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000EAC TP TC 020,KC Kn32, |
KN35(สำหรับ LRS-75-12/24 เท่านั้น) อื่นๆ |
||||||
|
MTBF |
3334.3K ชม. ขั้นต่ำ Telcordia SR-332 (Bellcore) ; 667.2K ชม. ขั้นต่ำ MIL-HDBK-217F (25℃) | ขนาด | |||||
| 99*97*30mm (L*W*H) | การบรรจุ | ||||||
| 0.25 กก. ; 45 ชิ้น/ 12.25 กก./ 0.77CUFT | หมายเหตุ | ||||||
| 1. พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะวัดที่อินพุต 230VAC โหลดพิกัด และอุณหภูมิแวดล้อม 25℃ |
2. Ripple & noise วัดที่แบนด์วิดท์ 20MHz โดยใช้สายคู่บิด 12" ที่สิ้นสุดด้วยตัวเก็บประจุแบบขนาน 0.1uf & 47uf 3. ความคลาดเคลื่อน: รวมถึงความคลาดเคลื่อนในการตั้งค่า การควบคุมสาย และการควบคุมโหลด |
||||||
| 4. การควบคุมสายวัดจากสายต่ำไปสายสูงที่โหลดพิกัด | |||||||
| 5. การควบคุมโหลดวัดจากโหลดพิกัด 0% ถึง 100% | |||||||
| 6. ความยาวของเวลาในการตั้งค่าวัดที่การเริ่มต้นครั้งแรกแบบเย็น การเปิด/ปิดแหล่งจ่ายไฟอย่างรวดเร็วอาจนำไปสู่การเพิ่มขึ้นของการตั้งค่า | |||||||
| เวลา | |||||||
| 7. การลดอุณหภูมิแวดล้อม 5℃/1000m เป็นสิ่งจำเป็นสำหรับระดับความสูงในการทำงานที่สูงกว่า 2000m(6500ft) | |||||||
| 8. แหล่งจ่ายไฟถือเป็นส่วนประกอบที่จะติดตั้งในอุปกรณ์ขั้นสุดท้าย การทดสอบ EMC ทั้งหมดได้ดำเนินการโดย | |||||||
| ติดตั้งยูนิตบนแผ่นโลหะขนาด 360 มม.*360 มม. หนา 1 มม. อุปกรณ์ขั้นสุดท้ายต้องได้รับการยืนยันอีกครั้งว่ายังคงเป็นไปตาม | |||||||
| คำสั่ง EMC สำหรับคำแนะนำเกี่ยวกับวิธีการทำการทดสอบ EMC เหล่านี้ โปรดดูที่ “การทดสอบ EMI ของแหล่งจ่ายไฟส่วนประกอบ” | |||||||
| (ตามที่มีใน http://www.meanwell.com) | |||||||
| ※ ข้อจำกัดความรับผิดชอบเกี่ยวกับความรับผิดชอบต่อผลิตภัณฑ์: สำหรับข้อมูลโดยละเอียด โปรดดูที่ https:// | |||||||
| www.meanwell.com/serviceDisclaimer.aspxโซลูชั่น | |||||||
