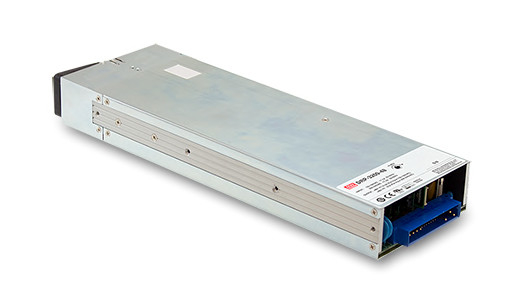

Mean Well DPR Series 3200W DPR-3200-24 DPR-3200-48 DHP-1UT DBR-3200
กำลังวัตต์ :
3200
คุณสมบัติ :
โซลูชันส่วนหน้าแบบติดตั้งกับแร็คแบบสมบูรณ์: วงจรเรียงกระแสและเครื่องชาร์จ
โปรไฟล์ต่ำ 1U
ชั้นวางของ 19 นิ้ว มีจำหน่ายแล้ว
เทคนิค
| แบบอย่าง | DRP-3200-24 | DRP-3200-48 | |||
|
ผลผลิต |
แรงดันไฟตรง | 24V | 48V | ||
| จัดอันดับปัจจุบัน | 133A | 67A | |||
| ช่วงปัจจุบัน | 0 ~ 133A | 0 ~ 67A | |||
| จัดอันดับอำนาจ | 3192W | 3216W | |||
| ระลอกคลื่นและเสียงรบกวน (สูงสุด)หมายเหตุ2,3 | 300mVp-p | 480mVp-p | |||
| ปรับแรงดันไฟฟ้าแนว | 23.5 ~ 30V | 47.5 ~ 58.8V | |||
| ความทนทานต่อแรงดันไฟฟ้าNote.4 | ±1.0% | ±1.0% | |||
| กฎระเบียบของสาย | ±0.5% | ±0.5% | |||
| โหลดระเบียบ | ±0.5% | ±0.5% | |||
| ตั้งค่า, RISE TIME | 1500ms, 60ms/230VAC ที่โหลดเต็มที่ | ||||
| ถือครองเวลา (ประเภท) | 16ms / 230VAC ที่โหลด 75% 9ms / 230VAC ที่โหลดเต็มที่ | ||||
|
ป้อนข้อมูล |
แรงดันไฟฟ้า แนว หมายเหตุ.5 | 90 ~ 264VAC 127 ~ 370VDC | |||
| ช่วงความถี่ | 47 ~ 63Hz | ||||
| ปัจจัยอำนาจ (ประเภท) | 0.97/230VAC ที่โหลดเต็มที่ | ||||
| ประสิทธิภาพ (ประเภท) หมายเหตุ.6 | 93.5% | 94.5% | |||
| AC หมุนเวียน (ประเภท) หมายเหตุ.5 | 17A/230VAC | ||||
| INRUSH CURRENT (ประเภท) | สตาร์ทเย็น 55A/230VAC | ||||
| กระแสรั่วไหล | <1.5mA / 230VAC | ||||
|
การป้องกัน |
โอเวอร์โหลด |
105 ~ 115% จัดอันดับปัจจุบัน | |||
| ประเภทการป้องกัน : การจำกัดกระแสคงที่, ปิดแรงดัน O/P หลังจาก 5 วินาทีหลังจากแรงดัน O/P ลดลง ให้เปิดเครื่องอีกครั้งเพื่อกู้คืน | |||||
|
แรงดันไฟเกิน |
31.5 ~ 37.5V | 63 ~ 75V | |||
| ประเภทการป้องกัน : ปิดแรงดันไฟฟ้า o/p เปิดเครื่องอีกครั้งเพื่อกู้คืน | |||||
| อุณหภูมิเกิน | ปิดแรงดันไฟฟ้า o/p กู้คืนโดยอัตโนมัติหลังจากอุณหภูมิลดลง | ||||
|
การทำงาน |
โปรแกรมแรงดันไฟขาออก (PV) |
สามารถปรับแรงดันไฟขาออกได้ 50 ~ 125% ของแรงดันไฟขาออกที่ระบุ โปรดดูคู่มือการใช้งานในหน้าต่อไปนี้ | |||
| โปรแกรมระดับปัจจุบันคงที่ (PC) | สามารถปรับระดับกระแสคงที่ได้ถึง 20 ~ 100% ของกระแสไฟที่กำหนดโปรดดูคู่มือการใช้งานในหน้าต่อไปนี้ | ||||
| รีโมทคอนโทรลเปิด-ปิด | โดยสัญญาณไฟฟ้าหรือหน้าสัมผัสแบบแห้ง เปิดเครื่อง: ปิดเครื่องสั้น ปิดเครื่อง: เปิดโปรดดูคู่มือการใช้งานในหน้าต่อไปนี้ | ||||
| ความรู้สึกระยะไกล | ชดเชยแรงดันตกที่สายไฟโหลดสูงสุด 0.5Vโปรดดูคู่มือการใช้งานในหน้าต่อไปนี้ | ||||
| พลังเสริม | 5V @ 0.3A, ความคลาดเคลื่อน ±10%, การกระเพื่อม 150mVp-p, 12V @ 0.8A, ความคลาดเคลื่อน ±10%, การกระเพื่อม 450mVp-p | ||||
| สัญญาณเตือนภัย | เอาต์พุตสัญญาณ TTL แบบแยกสำหรับ T-Alarm, AC-OK และ DC-OKโปรดดูคู่มือการใช้งานในหน้าต่อไปนี้ | ||||
|
สิ่งแวดล้อม |
อุณหภูมิในการทำงาน | -30 ~ +70℃ (อ้างอิงจาก "เส้นโค้งลดพิกัด") | |||
| ความชื้นในการทำงาน | 20 ~ 90% RH ไม่กลั่นตัว | ||||
| อุณหภูมิการจัดเก็บ ความชื้น | -40 ~ +85℃, 10 ~ 95% RH ไม่มีการควบแน่น | ||||
| อุณหภูมิค่าสัมประสิทธิ์ | ±0.03%/℃ (0 ~ 50℃) | ||||
| การสั่นสะเทือน | 10 ~ 500Hz, 2G 10 นาที/1 รอบ, 60 นาทีตามแนวแกน X, Y, Z | ||||
|
ความปลอดภัยและ EMC (หมายเหตุ 9) |
มาตรฐานความปลอดภัย | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 ได้รับการอนุมัติ | |||
| ทนต่อแรงดันไฟฟ้า | ฉัน/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC | ||||
| ความต้านทานการแยกตัว | I/PO/P, I/P-FG, O/P-FG:100M โอห์ม / 500VDC / 25℃/ 70% RH | ||||
|
การปล่อย EMC |
พารามิเตอร์ | มาตรฐาน | ระดับการทดสอบ / หมายเหตุ | ||
| ดำเนินการ | BS EN/EN55032 (CISPR32) | คลาส B | |||
| ฉายรังสี | BS EN/EN55032 (CISPR32) | คลาสเอ | |||
| กระแสฮาร์มอนิก | BS EN/EN61000-3-2 | ----- | |||
| แรงดันไฟฟ้าวูบวาบ | BS EN/EN61000-3-3 | ----- | |||
|
ภูมิคุ้มกัน EMC |
BS EN/EN55024, BS EN/EN61000-6-2 | ||||
| พารามิเตอร์ | มาตรฐาน | ระดับการทดสอบ / หมายเหตุ | |||
| ESD | BS EN/EN61000-4-2 | ระดับ 3, อากาศ 8KV ;ระดับ 2 ติดต่อ 4KV | |||
| ฉายรังสี | BS EN/EN61000-4-3 | ระดับ 3 | |||
| EFT / ระเบิด | BS EN/EN61000-4-4 | ระดับ 3 | |||
| ไฟกระชาก | BS EN/EN61000-6-2 | 2KV/เส้น-เส้น 4KV/เส้น-Earth | |||
| ดำเนินการ | BS EN/EN61000-4-6 | ระดับ 3 | |||
| สนามแม่เหล็ก | BS EN/EN61000-4-8 | ระดับ 4 | |||
| แรงดันไฟตกและการหยุดชะงัก | BS EN/EN61000-4-11 |
>95% จุ่ม 0.5 งวด, 30% จุ่ม 25 งวด, >95% หยุดชะงัก 250 งวด |
|||
|
คนอื่น |
MTBF | 535.5K ชม. นาทีเทลคอร์เดีย SR-332 (เบลล์คอร์) ;นาที 44.6K ชม.MIL-HDBK-217F (25 ℃) | |||
| มิติ | 325*107*41 มม. (ยาว * กว้าง * สูง) | ||||
| บรรจุ | 2.65Kg;4ชิ้น/11.6Kg/0.87CUFT | ||||
| บันทึก |
1. พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะถูกวัดที่อินพุต 230VAC โหลดที่กำหนด และ 25 ℃ ของอุณหภูมิแวดล้อม 2. Ripple & noise วัดที่ 20MHz ของแบนด์วิดท์โดยใช้สายคู่บิดเกลียวขนาด 12 นิ้วที่ปิดท้ายด้วยตัวเก็บประจุแบบขนาน 0.1uf และ 47uf 3. ภายใต้การใช้งานโหลดแบบแปรผันหรือระลอกการทำงานแบบขนานของแรงดันไฟขาออกอาจสูงกว่า SPEC ที่สภาวะโหลดเบามันจะกลับสู่ระดับการกระเพื่อมปกติเมื่อโหลดเอาต์พุตมากกว่า 5% 4. ความคลาดเคลื่อน : รวมถึงการตั้งค่าความคลาดเคลื่อน การควบคุมสาย และการควบคุมโหลด 5. อาจจำเป็นต้องลดพิกัดภายใต้แรงดันไฟฟ้าอินพุตต่ำโปรดตรวจสอบเส้นโค้ง derating สำหรับรายละเอียดเพิ่มเติม 6. ประสิทธิภาพวัดที่โหลด 75% 7. หากใช้สัญญาณ PV เพื่อปรับ Vo ภายใต้สภาวะการทำงานบางอย่าง เสียงกระเพื่อมของ Vo อาจเกินพิกัดที่กำหนดไว้ในข้อกำหนดนี้เล็กน้อย 8. เอาต์พุตจะปิดลงหลังจากแรงดัน O/P ต่ำกว่า <80% ของ Vset เป็นเวลา 5 วินาที เปิดเครื่องอีกครั้งเพื่อกู้คืน 9. แหล่งจ่ายไฟถือเป็นส่วนประกอบที่จะนำไปติดตั้งในอุปกรณ์ขั้นสุดท้ายการทดสอบ EMC ทั้งหมดดำเนินการโดยการติดตั้งยูนิตบนแผ่นโลหะขนาด 600 มม.* 900 มม. ที่มีความหนา 1 มม.อุปกรณ์ขั้นสุดท้ายต้องได้รับการยืนยันอีกครั้งว่ายังคงเป็นไปตามคำสั่งของ EMCสำหรับคำแนะนำเกี่ยวกับวิธีการดำเนินการทดสอบ EMC เหล่านี้ โปรดดูที่ "การทดสอบ EMI ของอุปกรณ์จ่ายไฟส่วนประกอบ"(ตามที่มีอยู่ใน http://www.meanwell.com) 10. อุณหภูมิแวดล้อมลดลง 3.5 ℃/1000 ม. สำหรับรุ่นที่ไม่มีพัดลม และ 5 ℃/1000 ม. สำหรับรุ่นพัดลมสำหรับระดับความสูงในการทำงานที่สูงกว่า 2000 ม. (6500 ฟุต} ※ คำปฏิเสธความรับผิดชอบของผลิตภัณฑ์: สำหรับข้อมูลโดยละเอียด โปรดดูที่https://www.meanwell.com/serviceDisclaimer.aspx |
||||
