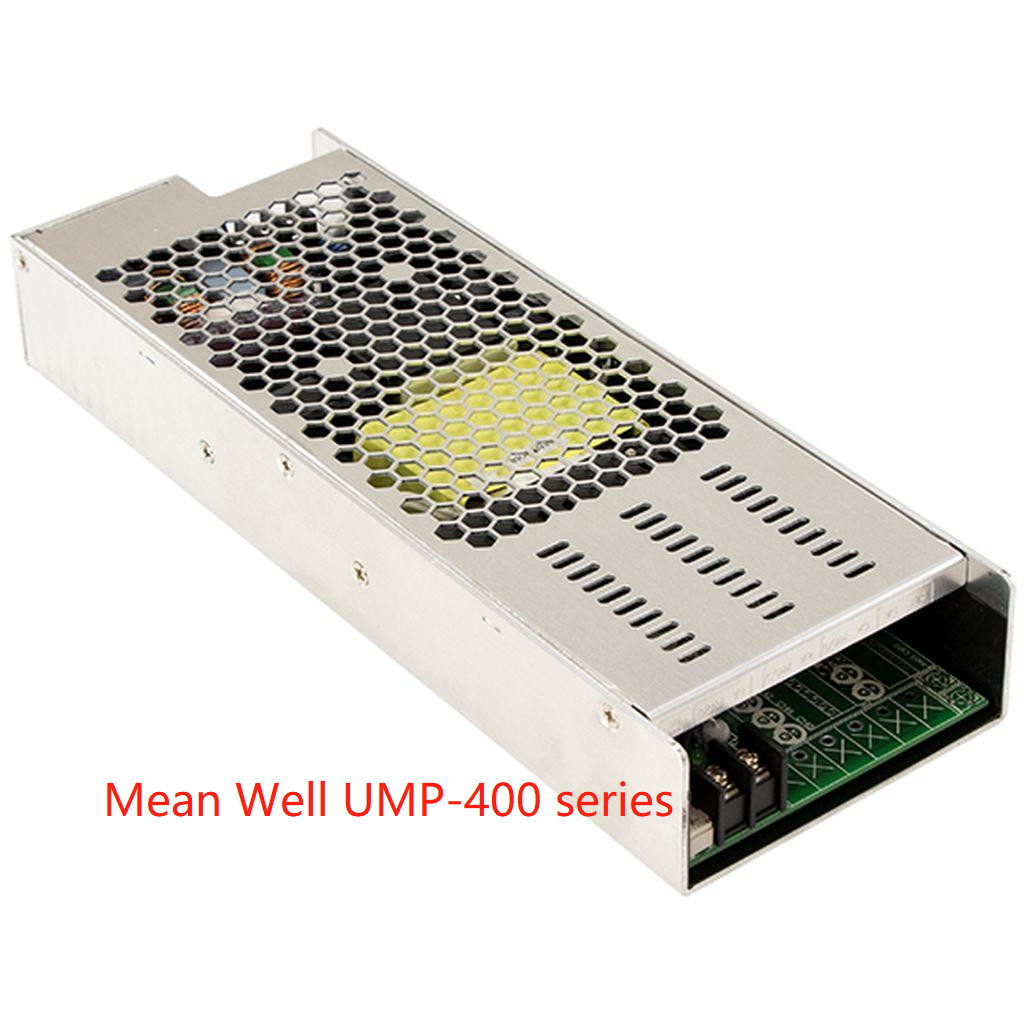

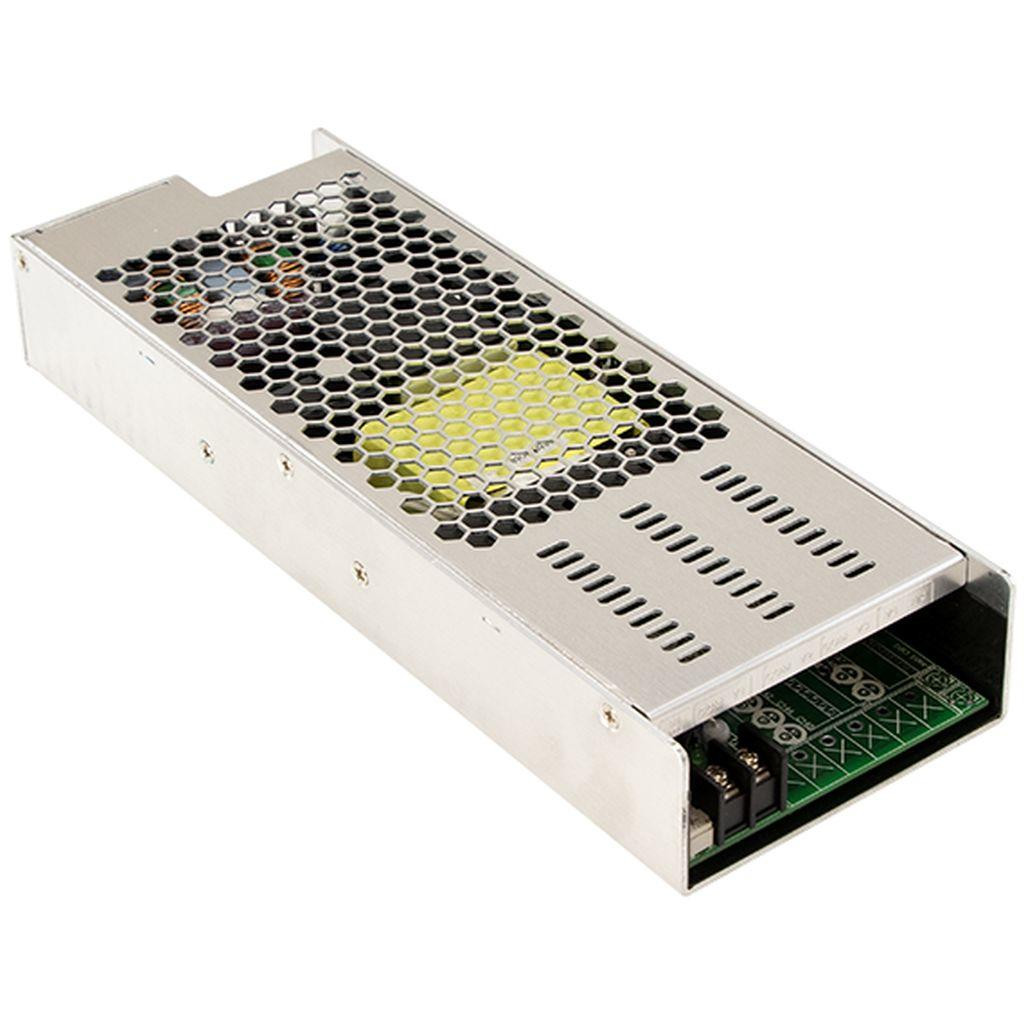

Mean Well UMP Series UMP-400 Series UMP-400-24 UMP-400-48 Rectifier Module
การออกแบบ 1U แบบไม่มีพัดลม
การออกแบบโมดูลาร์พร้อมการ์ดโมดูล DC-DC (รุ่น NID35/65/100 ซีรีส์)
สามารถใช้เป็น PSU รางเดี่ยวได้
ช่วงอุณหภูมิการทำงานกว้างตั้งแต่ -30 ~ +70 ° C
ตรงตามข้อกำหนด OVC III
ตรงตามข้อกำหนดการแยก MOPP 2 เท่า เหมาะอย่างยิ่งสำหรับอุปกรณ์ทางการแพทย์ที่ได้รับการจัดอันดับโดย BF
เทคนิค
| แบบอย่าง | UMP-400-24 | UMP-400-48 | ||||
|
เอาต์พุตเดี่ยว (รุ่นมาตรฐาน) |
แรงดันไฟตรง | 24V | 48V | |||
| จัดอันดับปัจจุบัน | 16.7A | 8.3A | ||||
| พิกัดกำลังขับ | สูงสุด 400W | |||||
| ปรับแรงดันไฟฟ้าแนว | 22.8 ~ 25.2V | 45.6 ~ 50.4V | ||||
| ระลอกคลื่นและเสียงรบกวน (สูงสุด)โน้ต 2 | 240mVp-p | 360mVp-p | ||||
| ความทนทานต่อแรงดันไฟฟ้าหมายเหตุ.3 | ±1.0% | ±1.0% | ||||
| กฎระเบียบของสาย | ±0.5% | ±0.5% | ||||
| โหลดระเบียบ | ±1.0% | ±1.0% | ||||
| ตั้งค่า, RISE TIME | 1000ms, 50ms/230Vac ;2000ms, 50ms/115Vac | |||||
| ถือครองเวลา (ประเภท) | 12ms@230Vac ;12ms@115Vac | |||||
|
หลายเอาต์พุต (รุ่นเสริม) |
แรงดันไฟตรง | CH1 เอาต์พุต 24V หรือ 48V + โมดูล NID DC สำหรับ CH2,3,4 | ||||
| รวมกำลังขับ | กำลังขับ CH2,3,4 สามารถยืดหยุ่นได้ขึ้นอยู่กับการเลือก NIDกำลังไฟรวมทุกช่องสัญญาณต้องไม่เกิน 400W | |||||
|
ป้อนข้อมูล |
แรงดันไฟฟ้าแนว Note.4 | 90 ~ 264VAC 127 ~ 370VDC | ||||
| ช่วงความถี่ | 47 ~ 63Hz | |||||
| ปัจจัยอำนาจ | PF>0.95/230VAC PF>0.98/115VAC ที่โหลดเต็มที่ | |||||
| ประสิทธิภาพ(ประเภท) หมายเหตุ.5 | 88.5% โหลดเต็มเคสกับโมดูลแต่ละประเภทที่แรงดันไฟฟ้าเล็กน้อย | |||||
| AC CURRENT | 2.5A/230VAC 4.7A/115VAC | |||||
| INRUSH CURRENT | 40A/230VAC 25A/115VAC | |||||
| กระแสรั่วไหล | กระแสไฟรั่วของโลก <300uA / 264VAC กระแสไฟสัมผัส <100uA/264VAC | |||||
|
การป้องกัน |
โอเวอร์โหลด | 105 ~ 135% พิกัดกำลังขับ | ||||
| ประเภทการป้องกัน CH1: การป้องกันการ จำกัด กระแสคงที่ (หากไฟฟ้าลัดวงจรยังคงดำเนินต่อไป การดำเนินการ OTP จะถูกทริกเกอร์ ), CH2, CH3, CH4: การป้องกันโหมด Hiccup | ||||||
| แรงดันไฟเกิน | 26.4 ~ 31.2V | 52.8 ~ 62.4V | ||||
| ประเภทการป้องกัน: ปิดแรงดันไฟฟ้า o/p เปิดเครื่องอีกครั้งเพื่อกู้คืน | ||||||
| อุณหภูมิเกิน | ปิดแรงดันไฟฟ้า o/p เปิดเครื่องอีกครั้งเพื่อกู้คืน | |||||
|
สิ่งแวดล้อม |
อุณหภูมิในการทำงาน | -30 ~ +70℃ (อ้างอิงจาก "เส้นโค้งลดพิกัด") | ||||
| ความชื้นในการทำงาน | 20 ~ 90% RH ไม่กลั่นตัว | |||||
| อุณหภูมิการจัดเก็บ | -40 ~ +85℃ | |||||
| อุณหภูมิค่าสัมประสิทธิ์ | ±0.03%/℃ (0 ~ 50℃) | |||||
| การสั่นสะเทือน | 10~500Hz, 2G 10 นาที/1 รอบ, 60 นาทีตามแนวแกน X, Y, Z | |||||
| ระดับความสูงในการทำงานหมายเหตุ.6 | 5,000 เมตร /OVCⅡ | |||||
| GATEGORY แรงดันเกิน | Ⅲ;ตาม IEC62368-1;สูงถึง 2,000 เมตร | |||||
|
ความปลอดภัยและ EMC (หมายเหตุ 7) |
มาตรฐานความปลอดภัย | EAC TP TC 004;UL62368-1, Dekra ซีล BS EN/EN62368-1 ได้รับการอนุมัติ;การออกแบบอ้างอิงถึง ANSI/AAMI ES60601-1, TUV BS EN/EN60601-1, IEC 60601-1 (ฉบับที่ 3) | ||||
| ระดับการแยกตัว | ประถม-มัธยม: 2x MOPP, ประถม-Earth: 1x MOPP | |||||
| ทนต่อแรงดันไฟฟ้า | I/PO/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC | |||||
| ความต้านทานการแยกตัว | I/PO/P, I/P-FG, O/P-FG: 100M โอห์ม / 500VDC / 25℃/ 70% RH | |||||
|
การปล่อย EMC |
พารามิเตอร์ | มาตรฐาน | ระดับการทดสอบ / หมายเหตุ | |||
| ดำเนินการ | BS EN/EN55032 (CISPR32) / การออกแบบอ้างอิงถึง BS EN/EN55011 (CISPR11) | คลาส B | ||||
| ฉายรังสี | BS EN/EN55032 (CISPR32) / การออกแบบอ้างอิงถึง BS EN/EN55011 (CISPR11) | คลาส B | ||||
| กระแสฮาร์มอนิก | BS EN/EN61000-3-2 | คลาสเอ | ||||
| แรงดันไฟฟ้าวูบวาบ | BS EN/EN61000-3-3 | ----- | ||||
|
ภูมิคุ้มกัน EMC |
BS EN/EN55035;การออกแบบอ้างอิงถึง BS EN/EN60601-1-2 | |||||
| พารามิเตอร์ | มาตรฐาน | ระดับการทดสอบ / หมายเหตุ | ||||
| ESD | BS EN/EN61000-4-2 | ระดับ 4, อากาศ 8KV;ระดับ 4 ติดต่อ 4KV | ||||
| RF field | BS EN/EN61000-4-3 | ระดับ 3, 3V/m | ||||
| EFT/ ระเบิด | BS EN/EN61000-4-4 | ระดับ 3, 1KV | ||||
| ไฟกระชาก | BS EN/EN61000-4-5 | ระดับ 4, 2KV/Line-FG;1KV/สาย-สาย | ||||
| ดำเนินการ | BS EN/EN61000-4-6 | ระดับ 2, 3V | ||||
| สนามแม่เหล็ก | BS EN/EN61000-4-8 | ระดับ 1, 1A/m | ||||
| แรงดันไฟตกและการหยุดชะงัก | BS EN/EN61000-4-11 |
จุ่ม 100% 1 งวด, จุ่ม 30% 25 งวด, 100% หยุดชะงัก 250 งวด |
||||
|
คนอื่น |
MTBF | 1428.4K ชม. นาทีเทลคอร์เดีย SR-332 (เบลล์คอร์) ;187.3K ชม. นาทีMIL-HDBK-217F (25 ℃) | ||||
| มิติ | 250*89*37 มม. (ยาว * กว้าง * สูง) | |||||
| บรรจุ | 0.88Kg;14 ชิ้น/13Kg/0.89CUFT | |||||
|
นู๋โอตู่อี |
1. พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงโดยเฉพาะจะถูกวัดที่อินพุต 230VAC โหลดที่กำหนด และ 25 ℃ ของอุณหภูมิแวดล้อม 2. Ripple & noise วัดที่ 20MHz ของแบนด์วิดท์โดยใช้สายคู่บิดเกลียวขนาด 12 นิ้วที่ปิดท้ายด้วยตัวเก็บประจุแบบขนาน 0.1μf & 47μf 3. ความคลาดเคลื่อน: รวมถึงการตั้งค่าความคลาดเคลื่อน การควบคุมสาย และการควบคุมโหลด 4. อาจจำเป็นต้องลดพิกัดภายใต้แรงดันไฟฟ้าอินพุตต่ำโปรดตรวจสอบเส้นโค้ง derating สำหรับรายละเอียดเพิ่มเติม 5. ประสิทธิภาพเปลี่ยนแปลงโดยการติดตั้งโมดูลเอาต์พุตต่างๆ 6. อุณหภูมิแวดล้อมลดลง 3.5 ℃/1000 ม. สำหรับรุ่นที่ไม่มีพัดลม และ 5 ℃/1000 ม. สำหรับรุ่นพัดลมสำหรับระดับความสูงในการทำงานที่สูงกว่า 2000 ม. (6500 ฟุต) 7. แหล่งจ่ายไฟถือเป็นส่วนประกอบที่จะนำไปติดตั้งในอุปกรณ์ขั้นสุดท้ายการทดสอบ EMC ทั้งหมดดำเนินการโดย ติดตั้งเครื่องบนแผ่นโลหะขนาด 450 มม. * 450 มม. ที่มีความหนา 3 มม.อุปกรณ์สุดท้ายต้องคอนเฟิร์มว่ายังเข้าข่าย คำสั่งอีเอ็มซีสำหรับคำแนะนำเกี่ยวกับวิธีการดำเนินการทดสอบ EMC เหล่านี้ โปรดดูที่ "การทดสอบ EMI ของอุปกรณ์จ่ายไฟส่วนประกอบ" (ตามที่มีอยู่ใน http://www.meanwell.com) ※ คำปฏิเสธความรับผิดชอบของผลิตภัณฑ์: สำหรับข้อมูลโดยละเอียด โปรดดูที่ https://www.meanwell.com/serviceDisclaimer.aspx |
|||||
