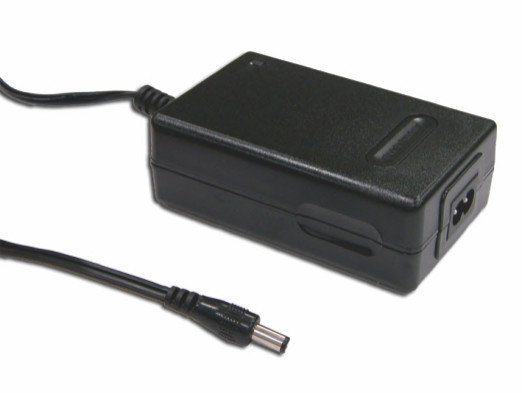

เครื่องชาร์จอะแดปเตอร์แบบพกพา Mean Well GC30B GC30E GC30U GC120
คลาสที่สอง:
ชั้น 1:
ดีไซน์ไร้พัดลมพร้อมโครงพลาสติก นำอุณหภูมิสัมผัสที่ต่ำกว่า
การชาร์จแบบ 2 สเตจ (CC/CV)
ไม่มีการใช้พลังงานโหลด<1W และปล่อยคาร์บอนต่ำ
ช่องระบายอากาศ
ประเภท: IEC320-C14;ประเภท B:IEC320-C8;
ประเภท E: ปลั๊ก EU;ประเภท U: ปลั๊ก US
ปลั๊กเอาต์พุต DC มาตรฐาน (มีปลั๊กเสริมให้เลือก)
รับประกัน 2 ปี
เทคนิค
| เลขที่ใบสั่งซื้อ | GC30B-0P1J | GC30B-1P1J | GC30B-11P1J | GC30B-2P1J | GC30B-4P1J | GC30B-5P1J | GC30B-6P1J | |
|
ผลผลิต |
รุ่นความปลอดภัย NO. | GC30B-0 | GC30B-1 | GC30B-11 | GC30B-2 | GC30B-4 | GC30B-5 | GC30B-6 |
| ตั้งค่าแรงดันไฟฟ้ากระแสตรง ATหมายเหตุ.3 | 4.2V | 5.6V | 7.2V | 8.4V | 14.3V | 16.8V | 28.6V | |
| จัดอันดับปัจจุบัน | 4A | 3.99A | 3A | 3A | 2.09A | 1.6A | 1.04A | |
| ช่วงปัจจุบัน | 0 ~ 4A | 0 ~ 3.99A | 0 ~ 3A | 0 ~3A | 0 ~ 2.09A | 0 ~ 1.6A | 0 ~ 1.04A | |
| จัดอันดับอำนาจ | 16.8W | 22.38W | 21.6W | 25.2W | 30W | 27W | 30W | |
| ระลอกคลื่นและเสียงรบกวน (สูงสุด)Note.4 | 50mVp-p | 50mVp-p | 80mVp-p | 80mVp-p | 100mVp-p | 100mVp-p | 150mVp-p | |
| กำลังชาร์จ แรงดันไฟฟ้า แนว หมายเหตุ.5 | 3.6 ~ 4.4V | 5 ~ 5.8V | 6.5 ~ 7.5V | 7.7 ~ 8.6V | 13.5 ~ 14.5V | 16 ~ 17V | 27.1 ~ 28.8V | |
| ไลน์ ระเบียบข้อบังคับ หมายเหตุ.6 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| ตัวบ่งชี้ที่นำ | ไฟ LED สีเขียวติด <100mA, ไฟ LED สีแดงติด> 250mA | |||||||
| ตั้งค่า ลุกขึ้น ถือครองเวลา | 200ms, 50ms, 16ms ที่โหลดเต็ม | |||||||
|
ป้อนข้อมูล |
ช่วงแรงดันไฟฟ้า | 90 ~ 264VAC 127 ~ 370VDC | ||||||
| ช่วงความถี่ | 47 ~ 63Hz | |||||||
| ประสิทธิภาพ (ประเภท) | 55% | 70% | 74% | 76% | 78% | 78% | 80% | |
| AC CURRENT | 0.7A/100VAC;0.35A/230VAC | |||||||
| INRUSH CURRENT (สูงสุด) | 40A/230VAC | |||||||
| กระแสไฟรั่ว (สูงสุด) | 0.25mA /240VAC | |||||||
|
การป้องกัน |
โอเวอร์โหลด | 90 ~ 110% โหมดกระแสคงที่และโหมดการเต้นมากกว่า 300% | ||||||
| ประเภทการป้องกัน : การจำกัดกระแสคงที่ กู้คืนโดยอัตโนมัติหลังจากลบเงื่อนไขข้อบกพร่องออก | ||||||||
| แรงดันไฟเกิน | แรงดันเอาต์พุตพิกัด 110 ~ 135% | |||||||
| ประเภทการป้องกัน : แคลมป์โดยซีเนอร์ไดโอด | ||||||||
| อุณหภูมิเกิน | IC1_Tj > 130℃ | |||||||
| ประเภทการป้องกัน : ปิดแรงดันไฟฟ้า o/p กู้คืนโดยอัตโนมัติหลังจากอุณหภูมิลดลง | ||||||||
|
สิ่งแวดล้อม |
อุณหภูมิในการทำงาน | 0 ~ +50 ℃ (อ้างอิงถึงเส้นโค้งการลดค่าโหลดเอาต์พุต) | ||||||
| ความชื้นในการทำงาน | 20% ~ 90% RH ไม่กลั่นตัว | |||||||
| อุณหภูมิการจัดเก็บ ความชื้น | -20 ~ +85℃, 10 ~ 95% RH | |||||||
| อุณหภูมิค่าสัมประสิทธิ์ | ±0.03% / ℃ (0 ~ 50 ℃) | |||||||
| การสั่นสะเทือน | 10 ~ 500Hz, 2G 10 นาที/1 รอบ, ระยะเวลา 60 นาทีตามแนวแกน X, Y, Z | |||||||
|
ความปลอดภัยและ EMC |
มาตรฐานความปลอดภัย | UL62368-1, CSA22.2, BS EN/EN62368-1, EAC TP TC 004 ได้รับการอนุมัติ | ||||||
| ทนต่อแรงดันไฟฟ้า | I/PO/P:3KVAC | |||||||
| ความต้านทานการแยกตัว | I/PO/P:100M โอห์ม / 500VDC / 25℃/ 70% RH | |||||||
| การปล่อย EMC | เป็นไปตาม BS EN/EN55014-1 class B, FCC part 15 Class B, EAC TP TC 020 | |||||||
| ภูมิคุ้มกัน EMC | การปฏิบัติตาม BS EN/EN61000-4-2,3,4,5,6,11, ระดับอุตสาหกรรมเบา, เกณฑ์ A, EAC TP TC 020 | |||||||
| คนอื่น | มิติ | 108*67*36 มม. (L*W*H) | ||||||
| บรรจุ | 309g;54 ชิ้น / 19 กก. / CARTON | |||||||
| คอนเนคเตอร์ | PLUG | รุ่นมาตรฐาน P1J: 2.1ψ * 5.5ψ * 11 มม. ส้อมเสียงชนิดตรงกลางเป็นบวกสำหรับสต็อก ;แบบอื่นๆ ที่ลูกค้าร้องขอ | ||||||
| เคเบิ้ล | ประเภทมาตรฐาน 18Awg UL1185 6ft และ 4ft สำหรับเอาต์พุต 4.2V ~ 8.4V สำหรับสต็อกเท่านั้นแบบอื่นๆ ที่ลูกค้าร้องขอ | |||||||
| บันทึก |
1. การปรับเปลี่ยนข้อกำหนดของเครื่องชาร์จอาจจำเป็นสำหรับข้อกำหนดแบตเตอรี่ที่แตกต่างกันโปรดติดต่อผู้จำหน่ายแบตเตอรี่และ MEAN WELL สำหรับรายละเอียด 2. พารามิเตอร์ทั้งหมดระบุไว้ที่อินพุต 230VAC, โหลดที่กำหนด, 25 ℃ 70% RH แวดล้อม แรงดันไฟ DC: แรงดันไฟขาออกที่ตั้งไว้ที่จุดวัดโดยขั้วต่อปลั๊กและโหลด 0% 4.Ripple & noise วัดที่ 20MHz โดยใช้ twisted pair ขนาด 12" ที่ปิดท้ายด้วยตัวเก็บประจุ 0.1uf & 47uf 5. ช่วงแรงดันไฟฟ้าที่ชาร์จเอาท์พุตวัดจากโหลดพิกัด 0% ถึง 100% 6. การควบคุมสายวัดจากสายต่ำถึงสายสูงที่โหลดพิกัด ※ คำปฏิเสธความรับผิดชอบของผลิตภัณฑ์: สำหรับข้อมูลโดยละเอียด โปรดดูที่ https://www.meanwell.com/serviceDisclaimer.aspx |
|||||||
