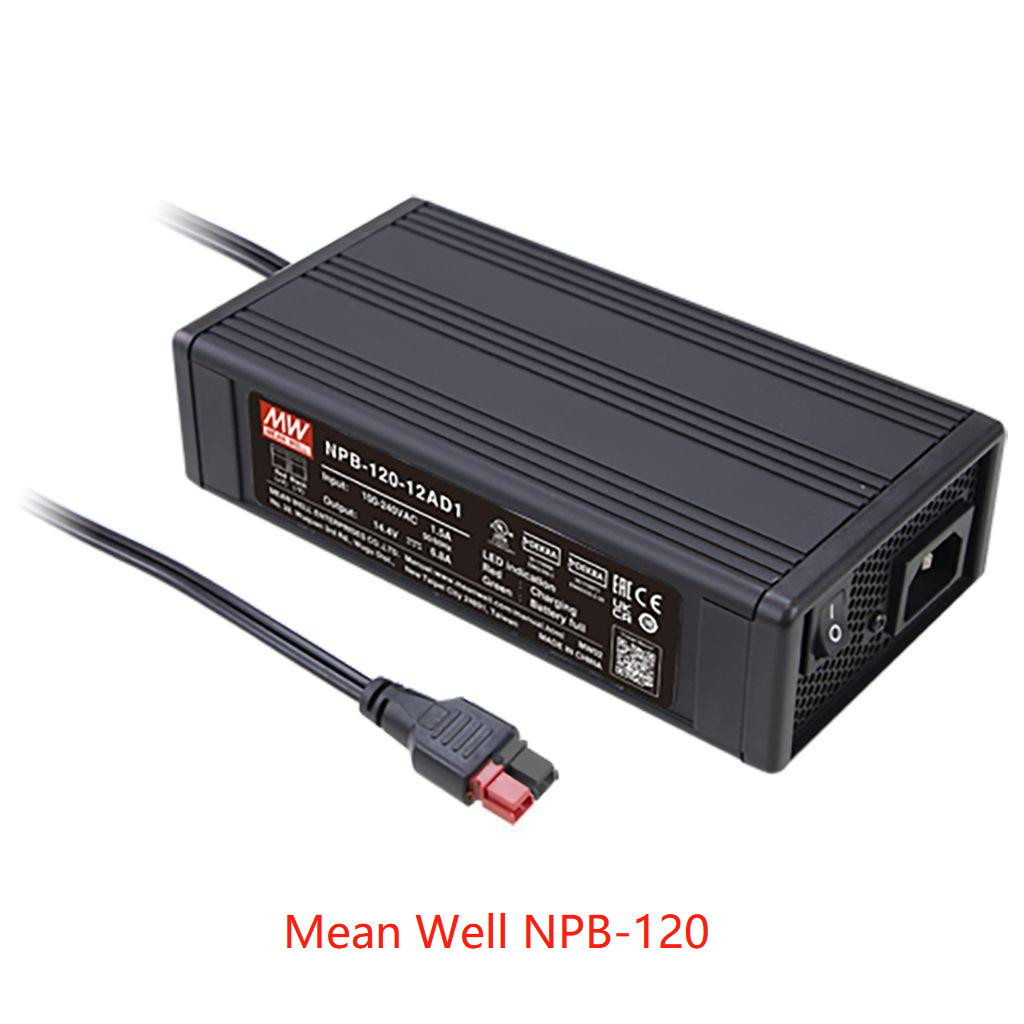

แท่นชาร์จแบบโลหะแบบพกพา Mean Well NPB-120-12 NPB-120-24 NPB-120-48
รุ่นใหม่:
NPB-120/NPB-240/NPB-360
รุ่นเก่า:
PA-120/PB-120
เครื่องชาร์จช่วงแรงดันไฟฟ้ากว้างที่เชื่อถือได้สูงแบบมาตรฐาน
ตู้โลหะเพื่อการระบายความร้อนที่ดีขึ้น นำอุณหภูมิสัมผัสที่ต่ำกว่า
การปรับที่ง่ายและยืดหยุ่น:
‧ แรงดันการชาร์จปรับได้ผ่านแผงด้านหน้า (10.5~15.2V, 21~30.4V, 42~60.8V)
‧ กระแสไฟชาร์จปรับได้ผ่านแผงควบคุม (50 ~ 100% ของกระแสไฟที่กำหนด)
‧ เลือกได้ 2 หรือ 3 ระดับโดย DIP SW ที่แผงด้านหน้า
การป้องกัน: ไฟฟ้าลัดวงจร, แรงดันไฟเกิน, อุณหภูมิเกิน, ขั้วย้อนกลับของแบตเตอรี่
ปฏิบัติตามใบรับรองคู่ UL/EN62368-1 และ IEC60335-1/2-29
สามารถเลือกปลั๊กเอาท์พุต DC ได้หลายแบบ: Anderson, Terminal Block และ 4 pin power pin
เทคนิค
| แบบอย่าง | NPB-120-12 | NPB-120-24 | NPB-120-48 | ||
| =XLR, AD1, TB | |||||
|
ผลผลิต |
BOOST CHARGE VOLTAGE (Vboost) (ค่าเริ่มต้น) | 14.4V | 28.8V | 57.6V | |
| FLOAT CHARGE VOLTAGE (Vfloat) (ค่าเริ่มต้น) | 13.8V | 27.6V | 55.2V | ||
| แรงดันไฟฟ้า ปรับได้ แนว | 10.5 ~ 15.2V | 21 ~ 30.4V | 42 ~ 60.8V | ||
| กระแสไฟขาออก(ประเภท)หมายเหตุ.5 | 6.8A | 4A | 2A | ||
| ช่วงที่ปรับได้ในปัจจุบัน | 50% ~ 100% | ||||
| แม็กซ์ พลัง หมายเหตุ.3 | 103.4W | 121.6W | 121.6W | ||
| แบตเตอรี่ที่แนะนำความจุ (AMP ชั่วโมง)Note.4 | 20 ~ 90AH | 15 ~ 50AH | 7 ~ 25AH | ||
|
ป้อนข้อมูล |
แรงดันไฟฟ้าแนว หมายเหตุ.5 | 90 ~ 264VAC 127 ~ 370VDC | |||
| ช่วงความถี่ | 47 ~ 63Hz | ||||
| ปัจจัยอำนาจ (ประเภท) | PF>0.98/115VAC, PF>0.92/230VAC@12V,PF>0.93/230VAC@24/48V ที่โหลดเต็ม | ||||
|
ประสิทธิภาพ (ประเภท) |
XLR | 86.5% | 89% | 90.5% | |
| AD1 | 86.5% | 89% | 90.5% | ||
| วัณโรค | 87% | 89.5% | 90.5% | ||
| ไฟฟ้ากระแสสลับ (ประเภท) | 1.5A/115VAC 0.8A/230VAC | ||||
| INRUSH CURRENT (ประเภท) | สตาร์ทเย็น 55A ที่ 230VAC | ||||
|
การป้องกัน |
สั้น วงจร หมายเหตุ.6 | ประเภทการป้องกัน : การจำกัดกระแสคงที่ เครื่องชาร์จจะปิดหลังจาก 5 วินาที เปิดเครื่องอีกครั้งเพื่อกู้คืน | |||
| แรงดันไฟเกิน | 16 ~ 20V | 32 ~ 40V | 64 ~ 75V | ||
| ประเภทการป้องกัน : ปิดเครื่องและปิดแรงดันไฟฟ้า o/p เปิดเครื่องอีกครั้งเพื่อกู้คืน | |||||
| ขั้วย้อนกลับ | โดยฟิวส์ภายในเปิดอยู่ | ||||
| อุณหภูมิเกิน | โหมดอาการสะอึก ฟื้นตัวโดยอัตโนมัติหลังจากอุณหภูมิลดลง | ||||
| การทำงาน | เส้นโค้งการชาร์จ | ปรับได้ 2 หรือ 3 ระดับโดย DIP SW | |||
|
สิ่งแวดล้อม |
อุณหภูมิในการทำงาน | -30 ~ +70℃ (อ้างอิงจาก "เส้นโค้งลดพิกัด") | |||
| ความชื้นในการทำงาน | 20 ~ 95% RH ไม่กลั่นตัว | ||||
| อุณหภูมิการจัดเก็บ ความชื้น | -40 ~ +85℃, 10 ~ 95% RH ไม่มีการควบแน่น | ||||
| อุณหภูมิค่าสัมประสิทธิ์ | ±0.05%/℃ (0 ~ 45℃) | ||||
| การสั่นสะเทือน | 10 ~ 500Hz, 2G 10 นาที/1 รอบ, 60 นาทีตามแนวแกน X, Y, Z | ||||
|
ความปลอดภัยและ EMC (หมายเหตุ 7) |
มาตรฐานความปลอดภัย |
CB IEC62368-1,IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29, EAC TP TC 004 ได้รับการอนุมัติ |
|||
| ทนต่อแรงดันไฟฟ้า | ฉัน/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | ||||
| ความต้านทานการแยกตัว | I/PO/P, I/P-FG, O/P-FG:100M โอห์ม / 500VDC / 25℃/ 70% RH | ||||
|
การปล่อย EMC |
พารามิเตอร์ | มาตรฐาน | ระดับการทดสอบ / หมายเหตุ | ||
| ดำเนินการ | BS EN/EN55032 (CISPR32), BS EN/EN55014-1 | คลาส B | |||
| ฉายรังสี | BS EN/EN55032 (CISPR32), BS EN/EN55014-1 | คลาส B | |||
| กระแสฮาร์มอนิก | BS EN/EN61000-3-2 | คลาสเอ | |||
| แรงดันไฟฟ้าวูบวาบ | BS EN/EN61000-3-3 | ----- | |||
|
ภูมิคุ้มกัน EMC |
BS EN/EN55014-2, BS EN/EN55024, BS EN/EN55035 | ||||
| พารามิเตอร์ | มาตรฐาน | ระดับการทดสอบ / หมายเหตุ | |||
| ESD | BS EN/EN61000-4-2 | ระดับ 3, อากาศ 8KV ;ระดับ 2 ติดต่อ 4KV | |||
| ฉายรังสี | BS EN/EN61000-4-3 | ระดับ 2, 3V/m | |||
| EFT / ระเบิด | BS EN/EN61000-4-4 | ระดับ 2, 1KV | |||
| ไฟกระชาก | BS EN/EN61000-4-5 | ระดับ 2, 1KV/Line-Line,ระดับ 3, 2KV/Line-Earth | |||
| ดำเนินการ | BS EN/EN61000-4-6 | ระดับ 2, 3Vrms | |||
| สนามแม่เหล็ก | BS EN/EN61000-4-8 | ระดับ 1, 1A/m | |||
| แรงดันไฟตกและการหยุดชะงัก | BS EN/EN61000-4-11 |
>95% จุ่ม 0.5 งวด, 30% จุ่ม 25 งวด, >95% หยุดชะงัก 250 งวด |
|||
|
คนอื่น |
MTBF | 1895.4K ชม. นาทีTelcordia TR/SR-332 (เบลล์คอร์) ;นาที 225.8K ชม.MIL-HDBK-217F (25 ℃) | |||
| มิติ | 182.7*96*49 มม. (ยาว * กว้าง * สูง) | ||||
| บรรจุ | 1.3Kg;10 ชิ้น / 14Kg / 1.13CUFT | ||||
|
บันทึก |
1. อาจจำเป็นต้องมีการปรับเปลี่ยนข้อกำหนดของเครื่องชาร์จสำหรับข้อกำหนดแบตเตอรี่ที่แตกต่างกันโปรดติดต่อผู้จำหน่ายแบตเตอรี่และ MEAN WELL สำหรับรายละเอียด 2. พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะถูกวัดที่อินพุต 230VAC โหลดที่กำหนด และ 25 ℃ ของอุณหภูมิแวดล้อม 3. อ้างถึงเส้นโค้ง derating 4. นี่คือช่วงแนะนำของ MEAN WELLโปรดปรึกษาผู้ผลิตแบตเตอรี่ของคุณเพื่อขอคำแนะนำเกี่ยวกับขีดจำกัดกระแสไฟสูงสุดในการชาร์จ 5. อาจจำเป็นต้องลดพิกัดภายใต้แรงดันไฟฟ้าอินพุตต่ำโปรดตรวจสอบเส้นโค้ง derating สำหรับรายละเอียดเพิ่มเติม 6. กลไกการป้องกันนี้กำหนดไว้สำหรับกรณีที่ไฟฟ้าลัดวงจรเกิดขึ้นหลังจากเปิดเครื่องชาร์จแล้ว 7. เครื่องชาร์จถือเป็นส่วนประกอบที่จะติดตั้งในอุปกรณ์ขั้นสุดท้ายอุปกรณ์ขั้นสุดท้ายต้องยืนยันอีกครั้งว่ายังคงเป็นไปตามEMC คำสั่งสำหรับคำแนะนำเกี่ยวกับวิธีการดำเนินการทดสอบ EMC เหล่านี้ โปรดดูที่ "การทดสอบ EMI ของอุปกรณ์จ่ายไฟส่วนประกอบ" (ตามที่มีอยู่ใน http://www.meanwell.com) ※ คำปฏิเสธความรับผิดชอบของผลิตภัณฑ์: สำหรับข้อมูลโดยละเอียด โปรดดูที่ https://www.meanwell.com/serviceDisclaimer.aspx |
||||
