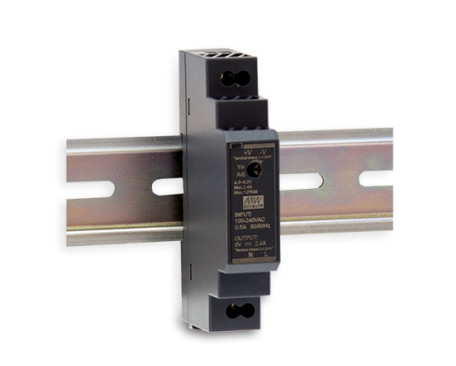

มีค่าเฉลี่ย HDR ซีรีส์ HDR-15 HDR-30 HDR-60 HDR-100
Mean Well Portable Type Metal Enclosure ChargerNPB-120-12 NPB-120-24NPB-120-48
แบบอย่าง
รุ่นใหม่:
NPB-120/NPB-240/NPB-360
รุ่นเก่า:
PA-120/PB-120
เครื่องชาร์จช่วงแรงดันไฟฟ้ากว้างที่เชื่อถือได้สูงแบบมาตรฐาน
ตู้โลหะเพื่อการระบายความร้อนที่ดีขึ้น นำอุณหภูมิสัมผัสที่ต่ำกว่า
การปรับที่ง่ายและยืดหยุ่น:
‧ แรงดันการชาร์จปรับได้ผ่านแผงด้านหน้า (10.5~15.2V, 21~30.4V, 42~60.8V)
‧ กระแสไฟชาร์จปรับได้ผ่านแผงควบคุม (50 ~ 100% ของกระแสไฟที่กำหนด)
‧ เลือกได้ 2 หรือ 3 ระดับโดย DIP SW ที่แผงด้านหน้า
การป้องกัน: ไฟฟ้าลัดวงจร, แรงดันไฟเกิน, อุณหภูมิเกิน, ขั้วย้อนกลับของแบตเตอรี่
ปฏิบัติตามใบรับรองคู่ UL/EN62368-1 และ IEC60335-1/2-29
สามารถเลือกปลั๊กเอาท์พุต DC ได้หลายแบบ: Anderson, Terminal Block และ 4 pin power pin
เทคนิค
| แบบอย่าง | HDR-15-5 | HDR-15-12 | HDR-15-15 | HDR-15-24 | HDR-15-48 | |||
|
ผลผลิต |
แรงดันไฟตรง | 5V | 12V | 15V | 24V | 48V | ||
| จัดอันดับปัจจุบัน | 2.4A | 1.25A | 1A | 0.63A | 0.32A | |||
| ช่วงปัจจุบัน | 0 ~ 2.4A | 0 ~ 1.25A | 0 ~ 1A | 0 ~ 0.63A | 0 ~ 0.32A | |||
| จัดอันดับอำนาจ | 12W | 15W | 15W | 15.2W | 15.4W | |||
| ระลอกคลื่นและเสียงรบกวน (สูงสุด)โน้ต 2 | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 240mVp-p | |||
| ปรับแรงดันไฟฟ้าแนว | 4.5 ~ 5.5V | 10.8 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 29V | 43.2 ~ 55.2V | |||
| ความทนทานต่อแรงดันไฟฟ้าหมายเหตุ.3 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||
| กฎระเบียบของสาย | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||
| โหลดระเบียบ | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||
| ตั้งค่า, RISE TIME | 2000ms, 80ms/230VAC 2000ms, 80ms/115VAC ที่โหลดเต็ม | |||||||
| ถือครองเวลา (ประเภท) | 30ms/230VAC 12ms/115VAC ที่โหลดเต็มที่ | |||||||
|
ป้อนข้อมูล |
ช่วงแรงดันไฟฟ้า | 85 ~ 264VAC (ใช้งานได้ 277VAC) 120 ~ 370VDC (ใช้งาน 390VDC) | ||||||
| ช่วงความถี่ | 47 ~ 63Hz | |||||||
| ประสิทธิภาพ (ประเภท) | 80% | 85% | 85.5% | 86% | 87% | |||
| ไฟฟ้ากระแสสลับ (ประเภท) | 0.5A/115VAC 0.25A/230VAC | |||||||
| INRUSH CURRENT (ประเภท) | สตาร์ทเย็น 25A/115VAC 45A/230VAC | |||||||
|
การป้องกัน |
โอเวอร์โหลด |
กำลังขับพิกัด 110 ~ 145% | ||||||
|
โหมด Hiccup เมื่อแรงดันไฟขาออก <50% กู้คืนโดยอัตโนมัติหลังจากลบเงื่อนไขข้อบกพร่องออก การจำกัดกระแสคงที่ภายใน 50% ~ 100% แรงดันเอาต์พุตที่กำหนด กู้คืนโดยอัตโนมัติหลังจากลบเงื่อนไขข้อบกพร่องออก |
||||||||
| แรงดันไฟเกิน | 5.75 ~ 6.75V | 14.2 ~ 16.2V | 18.8 ~ 22.5V | 30 ~ 36V | 56.5 ~ 64.8V | |||
| ประเภทการป้องกัน : ปิดแรงดัน o/p, หนีบโดยซีเนอร์ไดโอด | ||||||||
|
สิ่งแวดล้อม |
อุณหภูมิในการทำงาน | -30 ~ +70℃ (อ้างอิงจาก "เส้นโค้งลดพิกัด") | ||||||
| ความชื้นในการทำงาน | 20 ~ 90% RH ไม่กลั่นตัว | |||||||
| อุณหภูมิการจัดเก็บ ความชื้น | -40 ~ +85℃, 10 ~ 95% RH ไม่มีการควบแน่น | |||||||
| อุณหภูมิค่าสัมประสิทธิ์ | ±0.03%/℃ (0 ~ 50℃) RH ไม่มีการควบแน่น | |||||||
| การสั่นสะเทือน | 10 ~ 500Hz, 2G 10 นาที/1 รอบ, ระยะเวลา 60 นาทีแต่ละอันตามแกน X, Y, Z;การติดตั้ง: สอดคล้องกับ IEC60068-2-6 | |||||||
| ระดับความสูงในการทำงาน | 2000 เมตร | |||||||
| หมวดหมู่แรงดันเกิน | Ⅲ;ตามมาตรฐาน EN61558, EN50178, EN60664-1, EN62477-1;สูงถึง 2,000 เมตร | |||||||
|
ความปลอดภัยและ EMC (หมายเหตุ 4) |
มาตรฐานความปลอดภัย |
UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS14336-1 ได้รับการอนุมัติ; การออกแบบอ้างอิงถึง TUV BS EN/EN62368-1 |
||||||
| ทนต่อแรงดันไฟฟ้า | I/PO/P:4KVAC | |||||||
| ความต้านทานการแยกตัว | I/PO/P:100M โอห์ม / 500VDC / 25℃/ 70% RH | |||||||
|
การปล่อย EMC |
พารามิเตอร์ | มาตรฐาน | ระดับการทดสอบ / หมายเหตุ | |||||
| ดำเนินการ | BS EN/EN55032(CISPR32), CNS13438 | คลาส B | ||||||
| ฉายรังสี | BS EN/EN55032(CISPR32), CNS13438 | คลาส B | ||||||
| กระแสฮาร์มอนิก | BS EN/EN61000-3-2 | คลาสเอ | ||||||
| แรงดันไฟฟ้าวูบวาบ | BS EN/EN61000-3-3 | -------- | ||||||
|
ภูมิคุ้มกัน EMC |
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 | |||||||
| พารามิเตอร์ | มาตรฐาน | ระดับการทดสอบ /หมายเหตุ | ||||||
| ESD | BS EN/EN61000-4-2 | ระดับ 3, อากาศ 8KV;ระดับ 2 การติดต่อ 4KV เกณฑ์ A | ||||||
| ความไวต่อรังสี | BS EN/EN61000-4-3 | ระดับ 3 เกณฑ์ A | ||||||
| EFT / Burest | BS EN/EN61000-4-4 | ระดับ 3 เกณฑ์ A | ||||||
| ไฟกระชาก | BS EN/EN61000-4-5 | ระดับ 4,2KV/LN เกณฑ์ A | ||||||
| ดำเนินการ | BS EN/EN61000-4-6 | ระดับ 3 เกณฑ์ A | ||||||
| สนามแม่เหล็ก | BS EN/EN61000-4-8 | ระดับ 4 เกณฑ์ A | ||||||
| แรงดันไฟตกและการหยุดชะงัก | BS EN/EN61000-4-11 |
＞95% จุ่ม 0.5 งวด, 30% จุ่ม 25 งวด, ＞95% หยุดชะงัก 250 งวด |
||||||
|
คนอื่น |
MTBF | 3724.3K ชม. นาทีเทลคอร์เดีย SR-332 (เบลล์คอร์) ;1166.1K ชม. นาทีMIL-HDBK-217F (25 ℃) | ||||||
| มิติ | 17.5*90*54.5 มม. (กว้าง * สูง * ลึก) | |||||||
| บรรจุ | 78g;160 ชิ้น/13.5Kg/1.14CUFT | |||||||
โซลูชั่น
เราให้บริการโซลูชั่นที่สมบูรณ์ รวมถึงการสำรวจสถานที่ เสนอแผนมืออาชีพตามคำขอของลูกค้า การสนับสนุนทางเทคนิค และบริการบำรุงรักษาสำหรับบริษัทโทรคมนาคมในและนอกประเทศจีนเรามีทีมงานที่มีความสามารถและเครือข่ายพันธมิตรที่เชื่อถือได้ทั่วโลก
คำถามที่พบบ่อย :
1. คุณควบคุมคุณภาพอย่างไร?
ตอบ: ผลิตภัณฑ์ทั้งหมดก่อนการจัดส่งเป็นการจำลองสถานการณ์การใช้งาน โหลดและโหลดเต็ม และทดสอบการแชร์ปัจจุบันเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์
2. ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
ตอบ: ไม่มีปริมาณการสั่งซื้อขั้นต่ำและสามารถทำได้ข้อแตกต่างเพียงอย่างเดียวคือราคาและกำหนดการ
3. คุณสามารถแนะนำบริษัทของคุณได้หรือไม่?
ตอบ: ฉันรู้สึกเป็นเกียรติมากฉันจะส่งเอกสารแนะนำบริษัทให้คุณในภายหลัง เพื่อให้ข้อมูลบริษัทของเราครอบคลุมและครอบคลุมยิ่งขึ้น
4. ข้อดีของ บริษัท ของคุณคืออะไร?
ตอบ: สินค้าคงคลังที่เพียงพอ และการรับประกันอุปทานสำหรับการต่ออายุการจัดหาในภายหลัง มีความยืดหยุ่นตามความต้องการที่แตกต่างกันของลูกค้า โดยให้บริการโซลูชั่นที่แตกต่างกัน
5. ฉันสามารถส่งตัวอย่างได้หรือไม่รายงานให้ฉันพร้อมกับราคา?
ตอบ: คุณสามารถส่งตัวอย่างได้ ตัวอย่างมีความภาคภูมิใจอย่างมาก และคุณต้องรับผิดชอบค่าขนส่ง
6. บริษัทของคุณจัดการกับปัญหาด้านคุณภาพอย่างไร?
ตอบ: บริษัท ของเราทำอุตสาหกรรมนี้มาเกือบ 10 ปีแล้วมันมีชื่อเสียงอยู่แล้วเราจะวิเคราะห์อย่างละเอียดหากเป็นปัญหาด้านคุณภาพของเราจริง ๆ คุณสามารถมั่นใจได้ว่าจะทำสิ่งต่าง ๆ ตามข้อตกลงในสัญญาและจะไม่มีวันปล่อยให้คุณมีความกังวลใด ๆ ทีมบริการของเรายินดีที่จะให้บริการคุณ
7 Wหมวกโบหมดคุณภาพ ?
A:100%เดิมกับแพคเกจใหม่.เราจะทดสอบสินค้าก่อนโพสต์เพื่อให้แน่ใจว่าแต่ละรายการมีคุณภาพดี
8 ชมow หลายเดือนสำหรับการรับประกัน ?
A: รับประกันคุณภาพ 1 ปี
9วิธีจัดการกับสินค้าด้อยคุณภาพ ?
ตอบ: สามารถโพสต์สินค้าได้โดยมีค่าธรรมเนียมการโพสต์สำหรับผลิตภัณฑ์ที่มีคุณภาพไม่ดีภายในระยะเวลารับประกัน
