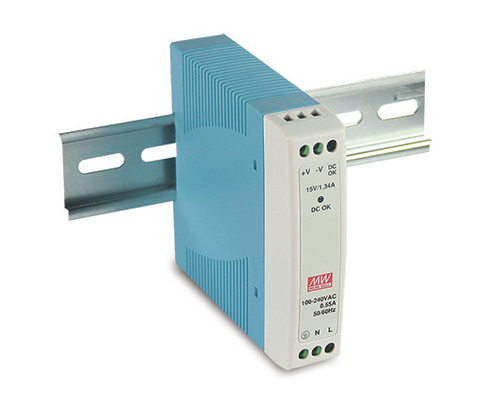

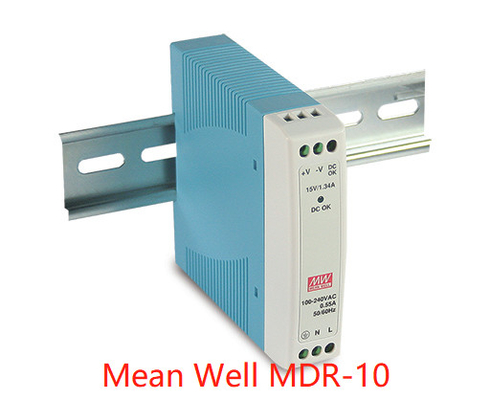

Mean Well ยี่ห้อ MDR-10-5 ราง DIN MDR-20 MDR-40 MDR-60 MDR-100
Mean Well MDR-10-5 ราง DIN MDR-20 MDR-40 MDR-60 MDR-100
กล่องพลาสติกบางเฉียบ
1∅, อินพุตเต็มช่วง
ไม่มีการใช้พลังงานโหลด<0.75W~1W
ประกอบบนรางอุตสาหกรรม TS-35 / 7.5 หรือ 15
ฟังก์ชัน PFC ที่ใช้งานอยู่ในตัว
Class I, Div 2 สถานที่อันตราย T4 (MDR-40/60)
เทคนิค
| แบบอย่าง | MDR-10-5 | MDR-10-12 | MDR-10-15 | MDR-10-24 | |
|
ผลผลิต |
แรงดันไฟตรง | 5V | 12V | 15V | 24V |
| จัดอันดับปัจจุบัน | 2A | 0.84A | 0.67A | 0.42A | |
| ช่วงปัจจุบัน | 0 ~ 2A | 0 ~ 0.84A | 0 ~ 0.67A | 0 ~ 0.42A | |
| จัดอันดับอำนาจ | 10W | 10W | 10W | 10W | |
| ระลอกคลื่นและเสียงรบกวน (สูงสุด)โน้ต 2 | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | |
| ความทนทานต่อแรงดันไฟฟ้าหมายเหตุ.3 | ±5.0% | ±3.0% | ±3.0% | ±2.0% | |
| กฎระเบียบของสาย | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| โหลดระเบียบ | ±5.0% | ±3.0% | ±3.0% | ±2.0% | |
| ติดตั้ง,ลุกขึ้น เวลา หมายเหตุ.5 | 500ms, 30ms/230VAC 1000ms, 30ms/115VAC ที่โหลดเต็ม | ||||
| ถือครองเวลา (ประเภท) | 120ms/230VAC 25ms/115VAC ที่โหลดเต็มที่ | ||||
|
ป้อนข้อมูล |
ช่วงแรงดันไฟฟ้า | 85 ~ 264VAC 120 ~ 370VDC | |||
| ช่วงความถี่ | 47 ~ 63Hz | ||||
| ประสิทธิภาพ (ประเภท) | 77% | 81% | 81% | 84% | |
| ไฟฟ้ากระแสสลับ (ประเภท) | 0.33A/115VAC 0.21A/230VAC | ||||
| INRUSH CURRENT (ประเภท) | สตาร์ทเย็น 35A/115VAC 70A/230VAC | ||||
| กระแสรั่วไหล | <1mA / 240VAC | ||||
|
การป้องกัน |
โอเวอร์โหลด | กำลังขับสูงกว่า 105% | |||
| ประเภทการป้องกัน : โหมด Hiccup กู้คืนโดยอัตโนมัติหลังจากลบเงื่อนไขข้อบกพร่องออก | |||||
| แรงดันไฟเกิน | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 17.25 ~ 20.25V | 27.6 ~ 32.4V | |
| ประเภทการป้องกัน : ปิดแรงดันไฟฟ้า o/p เปิดเครื่องอีกครั้งเพื่อกู้คืน | |||||
| การทำงาน | DC OK Active SIGNAL (สูงสุด) | 3.75 ~ 6V / 50mA | 9 ~ 13.5V / 40mA | 11.5 ~ 16.5V / 40mA | 18 ~ 27V / 20mA |
|
สิ่งแวดล้อม |
อุณหภูมิในการทำงาน | -20 ~ +70℃ (อ้างอิงจาก "เส้นโค้งลดพิกัด") | |||
| ความชื้นในการทำงาน | 20 ~ 90% RH ไม่กลั่นตัว | ||||
| อุณหภูมิการจัดเก็บ ความชื้น | -40 ~ +85℃, 10 ~ 95% RH | ||||
| อุณหภูมิค่าสัมประสิทธิ์ | ±0.03%/℃ (0 ~ 50℃) | ||||
| การสั่นสะเทือน | ส่วนประกอบ: 10 ~ 500Hz, 2G 10 นาที/1 รอบ, 60 นาทีแต่ละอันตามแกน X, Y, Z;การติดตั้ง: สอดคล้องกับ IEC60068-2-6 | ||||
|
ความปลอดภัยและ EMC (หมายเหตุ 4) |
มาตรฐานความปลอดภัย | UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 62368.1 ได้รับการอนุมัติ | |||
| ทนต่อแรงดันไฟฟ้า | ฉัน/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | ||||
| ความต้านทานการแยกตัว | I/PO/P, I/P-FG, O/P-FG:100M โอห์ม / 500VDC / 25℃/ 70% RH | ||||
| การปล่อย EMC | เป็นไปตาม BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438 Class B | ||||
| ภูมิคุ้มกัน EMC | สอดคล้องกับ BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024,BS EN/EN61000-6-1,BS EN/EN61204-3, ระดับอุตสาหกรรมเบา, EAC TP TC 020 | ||||
|
คนอื่น |
MTBF | 3334.7K ชม. นาทีเทลคอร์เดีย SR-332 (เบลล์คอร์) ;นาที 584.0K ชม.MIL-HDBK-217F (25 ℃) | |||
| มิติ | 22.5*90*100 มม. (กว้าง*สูง*ลึก) | ||||
| บรรจุ | 0.15Kg;72 ชิ้น/11.8Kg/1.04CUFT | ||||
| บันทึก |
1. พารามิเตอร์ทั้งหมดที่ไม่ได้กล่าวถึงเป็นพิเศษจะถูกวัดที่อินพุต 230VAC โหลดที่กำหนด และ 25 ℃ ของอุณหภูมิแวดล้อม 2. Ripple & noise วัดที่ 20MHz ของแบนด์วิดท์โดยใช้สายคู่บิดเกลียวขนาด 12 นิ้วที่ปิดท้ายด้วยตัวเก็บประจุแบบขนาน 0.1uf และ 47uf 3. ความคลาดเคลื่อน : รวมถึงการตั้งค่าความคลาดเคลื่อน การควบคุมสาย และการควบคุมโหลด 4. แหล่งจ่ายไฟถือเป็นส่วนประกอบที่จะนำไปติดตั้งในอุปกรณ์ขั้นสุดท้ายอุปกรณ์สุดท้ายต้องคอนเฟิร์มว่ายังเข้าข่าย คำสั่งอีเอ็มซีสำหรับคำแนะนำเกี่ยวกับวิธีการดำเนินการทดสอบ EMC เหล่านี้ โปรดดูที่ "การทดสอบ EMI ของอุปกรณ์จ่ายไฟส่วนประกอบ" (ตามที่มีอยู่ใน http://www.meanwell.com) 5. ระยะเวลาของการตั้งค่าจะวัดเมื่อเริ่มเย็นครั้งแรกการเปิด/ปิดแหล่งจ่ายไฟอาจทำให้เวลาในการตั้งค่าเพิ่มขึ้น 6. อุณหภูมิแวดล้อมลดลง 3.5 ℃/1000 ม. สำหรับรุ่นที่ไม่มีพัดลม และ 5 ℃/1000 ม. สำหรับรุ่นพัดลมสำหรับระดับความสูงในการทำงานที่สูงกว่า 2000 ม. (6500 ฟุต) ※ คำปฏิเสธความรับผิดชอบของผลิตภัณฑ์: สำหรับข้อมูลโดยละเอียด โปรดดูที่ https://www.meanwell.com/serviceDisclaimer.aspx |
||||
