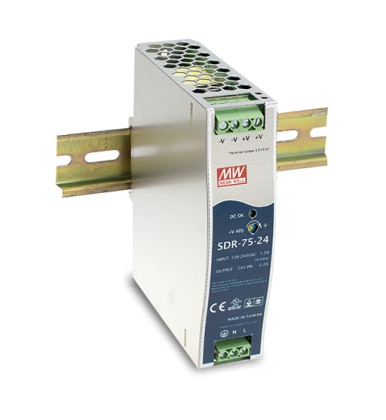

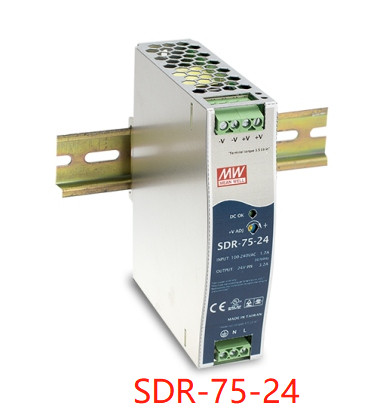

Mean Well Brand 75W Single Output Industrial DIN Rail พร้อมไฟฟ้า SDR-75 ซีรี่ย์
Mean Well Brand 75W Single Output Industrial DIN Rail พร้อมไฟฟ้า SDR-75 ซีรี่ย์
กล่องโลหะ ขนาดเล็ก
1 หน่วยเข้าระดับเต็ม (230VAC สําหรับ SDR-960 เท่านั้น)
94% ประสิทธิภาพสูงและฟังก์ชันที่สมบูรณ์แบบ
การใช้งาน PFC ที่ใช้ได้ในตัว (ยกเว้น SDR-75)
ประกอบบนรถไฟอุตสาหกรรม TS-35 / 7.5 หรือ 15
ติดต่อเรเล่ DC OK ที่ติดตั้ง (ยกเว้น SDR-75)
ความสามารถในการบรรทุกสูงสุด 130% ~ 150% ตามรุ่น
ปัจจุบันการแบ่งปันฟังก์ชัน (SDR-480P/960)
เทคนิค
| รูปแบบ | SDR-75-12 | SDR-75-24 | SDR-75-48 | |
|
Output |
ความดันแบบตรงกัน | 12V | 24V | 48V |
| ปัจจุบัน | 6.3A | 3.2A | 1.6A | |
| ระยะเวลาปัจจุบัน | 0 ~ 6.3A | 0 ~ 3.2A | 0 ~ 1.6A | |
| พลังประเมิน | 75.6W | 76.8W | 76.8W | |
| ปัจจุบัน | 9.375A | 4.69A | 2.34A | |
| พลังสูงสุดหมายเหตุ6 | 112.5W (3 วินาที) | |||
| RIPPLE & NOISE (สูงสุด)หมายเหตุ2 | 100mVp-p | 100mVp-p | 120mVp-p | |
| ความดัน ADJ ระยะ | 12 ~ 14V | 24 ~ 28V | 48 ~ 55V | |
| ความอดทนต่อแรงกดดันหมายเหตุ3 | ± 1.0% | ± 1.0% | ± 1.0% | |
| กฎหมายสาย | ± 0.5% | ± 0.5% | ± 0.5% | |
| กติกาภาระ | ± 1.0% | ± 1.0% | ± 1.0% | |
| สต็อป เวลาขึ้น | 1500ms, 60ms/230VAC 3000ms, 60ms/115VAC ที่กําลังเต็ม | |||
| จับเวลา (ประเภท) | 80ms/230VAC 20ms/115VAC ในแรงเต็ม | |||
|
INPUT |
โฟลเตจระดับ หมายเหตุ7 | 88 ~ 264VAC 124 ~ 370VDC [สามารถทํางานในปริมาณ DC โดยเชื่อม AC/L ((+),AC/N ((-) ] | ||
| FREQUENCY RANGE ความถี่ของเครื่อง | 47 ~ 63Hz | |||
| ประสิทธิภาพ (ประเภท) | 880.5% | 89% | 90% | |
| AC CURRENT (ประเภท) | 1.4A/115VAC 0.85A/230VAC | |||
| อุปกรณ์ประกอบไฟฟ้า | 30A/115VAC 50A/230VAC | |||
| การรั่วไหลของปัจจุบัน | < 1mA / 240VAC | |||
|
การป้องกัน |
อัตราการบดหนัก | ปกติทํางานภายใน 110 ~ 150% กําลังผลิตระดับสูงกว่า 3 วินาทีและแล้วปิดความแรงกดไฟ O / P, | ||
| 150 ~ 170% ความแรงเรตติ้ง, ปัจจุบันคงที่จํากัดกับการฟื้นฟูอัตโนมัติภายใน 3 วินาที, และจากนั้นปิดไฟฟ้า O / P หลังจาก 3 วินาที, re-powr บนเพื่อฟื้นฟู | ||||
| สูงกว่าความแรง | 14 ~ 17V | 29 ~ 33V | 56 ~ 65V | |
| ประเภทการป้องกัน: ปิดไฟฟ้า O/P, เปิดไฟใหม่เพื่อฟื้นฟู | ||||
| อุณหภูมิเกิน | 100 °C ± 10 °C (RTH2) การตรวจสอบบนหลักของทรานซิสเตอร์พลังงาน | |||
| ประเภทการป้องกัน: ปิดไฟฟ้า O/P, เปิดใหม่เพื่อฟื้นฟูหลังอุณหภูมิลดลง | ||||
|
สิ่งแวดล้อม |
ระยะเวลาทํางาน | -30 ~ +70°C (ดู "เส้นโค้งการลดความร้อน") | ||
| ความชื้นในการทํางาน | 20 ~ 95% RH ไม่หมัก | |||
| ระยะเวลาในการเก็บรักษา | -40 ~ + 85 °C, 10 ~ 95% RH | |||
| โคเอฟิชั่นระยะเวลา | ± 0.03%/°C (0 ~ 60°C) | |||
| สั่นสะเทือน | องค์ประกอบ:10 ~ 500Hz, 2G 10 นาที / 1 รอบ, 60 นาที แต่ละลําบากตามแกน X, Y, Z; การติดตั้ง: ตรงกับ IEC60068-2-6 | |||
|
ความปลอดภัยและ EMC (หมายเหตุ 4) |
มาตรฐานความปลอดภัย | UL508, TUV BS EN/EN62368-1, AS/NZS 623681, EAC TP TC 004 ได้รับการอนุมัติ, การออกแบบอ้างอิงไปยัง GL ;(ตอบสนอง BS EN/EN60204-1) | ||
| วีทสแตนด์ โวลเตจ | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG0.5KVAC | |||
| ความต้านทานต่อการแยก | I/P-O/P, I/P-FG, O/P-FG:> 100M Ohm / 500VDC / 25°C/ 70% RH | |||
| การปล่อย EMC | ความสอดคล้องกับ BS EN/EN55032 (CISPR32) BS EN/EN61204-3 ชั้น B, BS EN/EN61000-3-2,-3, EAC TP TC 020 | |||
| อาการต่อต้าน EMC |
ความสอดคล้องกับ BS EN/EN61000-4-23,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2) BS EN/EN61204-3 ระดับอุตสาหกรรมหนัก EAC TP TC 020, SEMI F47 ได้รับการอนุมัติ |
|||
|
อื่นๆ |
MTBF | 2670.8K นาที Telcordia SR-332 (Bellcore) ; 479.8K นาที MIL-HDBK-217F (25 °C) | ||
| ขนาด | 32*125.2*102mm (W*H*D) | |||
| การบรรจุ | 0.51Kg; 28pcs/15.3Kg/1.22CUFT | |||
