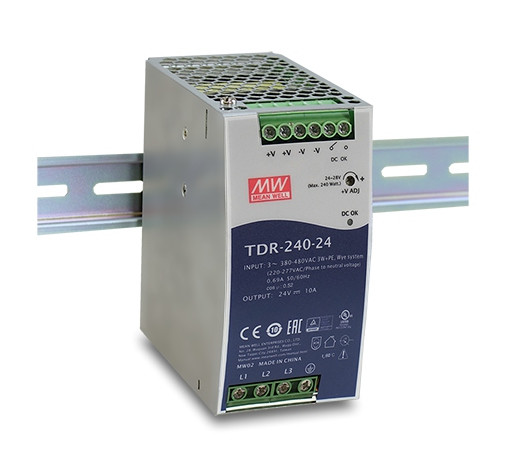

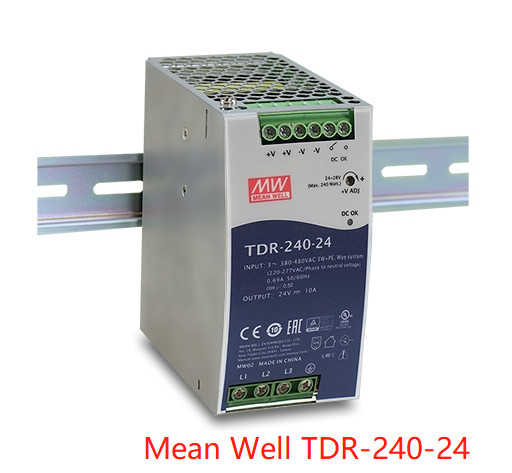

Mean Well 240W Slim Three Phase Industrial DIN Rail พร้อมฟังก์ชัน PFC TDR-240 series TDR-240-24
Mean Well 240W Slim Three Phase Industrial DIN Rail พร้อมฟังก์ชัน PFC TDR-240 series
TDR-240-24 TDR-240-48
ตัวเรือนโลหะ ขนาดบาง
อินพุต 3∅, 340~550VAC
ประสิทธิภาพสูงถึง 94.5%
ฟังก์ชัน PFC ที่ใช้งานอยู่ในตัว
ประกอบบนรางอุตสาหกรรม TS-35 / 7.5 หรือ 15
หน้าสัมผัสรีเลย์ DC OK ในตัว
เทคนิค
| แบบอย่าง | TDR-240-24 | TDR-240-48 | ||||
|
ผลผลิต |
แรงดันไฟตรง | 24V | 48V | |||
| จัดอันดับปัจจุบัน | 10A | 5A | ||||
| ช่วงปัจจุบัน | 0 ~ 10A | 0 ~ 5A | ||||
| จัดอันดับอำนาจ | 240W | 240W | ||||
| ระลอกคลื่นและเสียงรบกวน (สูงสุด)โน้ต 2 | 100mVp-p | 120mVp-p | ||||
| ปรับแรงดันไฟฟ้าแนว | 24 ~ 28V | 48 ~ 55V | ||||
| ความทนทานต่อแรงดันไฟฟ้าหมายเหตุ.3 | ±1.0% | ±1.0% | ||||
| กฎระเบียบของสาย | ±0.5% | ±0.5% | ||||
| โหลดระเบียบ | ±1.0% | ±1.0% | ||||
| ตั้งค่า, RISE TIME | 2000ms, 60ms/400VAC 1500ms, 60ms/500VAC ที่โหลดเต็ม | |||||
| ถือครองเวลา (ประเภท) | 20ms / 400VAC 40ms / 500VAC ที่โหลดเต็มที่ | |||||
|
ป้อนข้อมูล |
แรงดันไฟฟ้าแนว Note.4 | สามเฟส 340 ~ 550VAC (การทำงานสองเฟสเป็นไปได้ในการเชื่อมต่อ L1,L3,FG หรือ L2,L3,FG) หรือ 480 ~ 780VDC | ||||
| ช่วงความถี่ | 47 ~ 63Hz | |||||
| ปัจจัยอำนาจ (ประเภท) | PF≧0.53/400VAC PF≧0.52/500VAC ที่โหลดเต็มที่ | |||||
| ประสิทธิภาพ (ประเภท) | 92% | 92% | ||||
| ไฟฟ้ากระแสสลับ (ประเภท) | 0.69A/400VAC 0.6A/500VAC | |||||
| INRUSH CURRENT (ประเภท) | สตาร์ทเย็น 50A | |||||
| กระแสรั่วไหล | <2mA / 530VAC | |||||
|
การป้องกัน |
โอเวอร์โหลด | 105 ~ 130% จัดอันดับกำลังขับ | ||||
| ประเภทการป้องกัน : การจำกัดกระแสคงที่ หน่วยจะสะอึกหลังจาก 3 วินาที | ||||||
| แรงดันไฟเกิน | 30 ~ 36V | 56 ~ 65V | ||||
| ประเภทการป้องกัน : โหมดสะอึก กู้คืนโดยอัตโนมัติหลังจากลบเงื่อนไขข้อบกพร่อง | ||||||
| อุณหภูมิเกิน | ปิดแรงดันไฟฟ้า o/p กู้คืนโดยอัตโนมัติหลังจากอุณหภูมิลดลง | |||||
| การทำงาน | กระแสตรง ตกลง จริงๆ ติดต่อ เรตติ้ง (สูงสุด) | 60VDC/0.3A, 30VDC/1A, 30VAC/0.5A โหลดตัวต้านทาน | ||||
|
สิ่งแวดล้อม |
ทำงานอุณหภูมิ หมายเหตุ.5 | -30 ~ +70℃ (อ้างอิงจาก "เส้นโค้งลดพิกัด") | ||||
| ความชื้นในการทำงาน | 20 ~ 95% RH ไม่กลั่นตัว | |||||
| อุณหภูมิการจัดเก็บ ความชื้น | -40 ~ +85℃, 10 ~ 95% RH ไม่มีการควบแน่น | |||||
| อุณหภูมิค่าสัมประสิทธิ์ | ±0.05%/℃ (0 ~ 60℃) | |||||
| การสั่นสะเทือน | ส่วนประกอบ: 10 ~ 500Hz, 2G 10 นาที/1 รอบ, 60 นาทีแต่ละอันตามแกน X, Y, Z;การติดตั้ง: สอดคล้องกับ IEC60068-2-6 | |||||
| ระดับความสูงในการทำงานหมายเหตุ.6 | 5000 เมตร | |||||
| หมวดหมู่แรงดันเกิน | Ⅲ;ตามมาตรฐาน EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1;สูงถึง 2,000 เมตร | |||||
|
ความปลอดภัยและ EMC (หมายเหตุ 7) |
มาตรฐานความปลอดภัย | UL61010-1, UL61010-2-201, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004 ได้รับการอนุมัติ | ||||
| ทนต่อแรงดันไฟฟ้า | I/PO/P:4.87KVAC I/P-FG:2.4KVAC O/P-FG:0.5KVAC O/P-DC ตกลง:0.5KVAC | |||||
| ความต้านทานการแยกตัว | I/PO/P, I/P-FG, O/P-FG:>100M โอห์ม / 500VDC / 25℃/ 70% RH | |||||
|
การปล่อย EMC |
พารามิเตอร์ | มาตรฐาน | ระดับการทดสอบ / หมายเหตุ | |||
| ดำเนินการ | BS EN/EN55032(CISPR32)/BS EN/EN61204-3 | คลาส B | ||||
| ฉายรังสี | BS EN/EN55032(CISPR32)/BS EN/EN61204-3 | คลาส B | ||||
| กระแสฮาร์มอนิก | BS EN/EN61000-3-2 | คลาสเอ | ||||
| แรงดันไฟฟ้าวูบวาบ | BS EN/EN61000-3-3 | ----- | ||||
|
ภูมิคุ้มกัน EMC |
BS EN/EN55024 , BS EN/EN61204-3 | |||||
| พารามิเตอร์ | มาตรฐาน | ระดับการทดสอบ / หมายเหตุ | ||||
| ESD | BS EN/EN61000-4-2 | ระดับ 4, อากาศ 15KV ;ระดับ 4, หน้าสัมผัส 8KV | ||||
| สนามรังสี | BS EN/EN61000-4-3 | ระดับ 3 | ||||
| EFT / ระเบิด | BS EN/EN61000-4-4 | ระดับ 3 | ||||
| ไฟกระชาก | BS EN/EN61000-4-5 | ระดับ 4, 2KV / Line-Line, ระดับ 4, 4KV/ Line-Earth | ||||
| ดำเนินการ | BS EN/EN61000-4-6 | ระดับ 3 | ||||
| สนามแม่เหล็ก | BS EN/EN61000-4-8 | ระดับ 4 | ||||
| แรงดันไฟตกและการหยุดชะงัก | BS EN/EN61000-4-11 |
＞95% จุ่ม 0.5 งวด, 30% จุ่ม 25 ช่วงเวลา＞ 95% หยุดชะงัก 250 งวด |
||||
|
คนอื่น |
MTBF | 1534.9K ชม. นาทีTelcordia SR-332(เบลล์คอร์);นาที 215.6K ชม.MIL-HDBK-217F (25 ℃) | ||||
| มิติ | 63*125.2*113.5 มม. (กว้าง * สูง * ลึก) | |||||
| บรรจุ | 1กก. ;12 ชิ้น/13 กิโลกรัม/1.22CUFT | |||||
