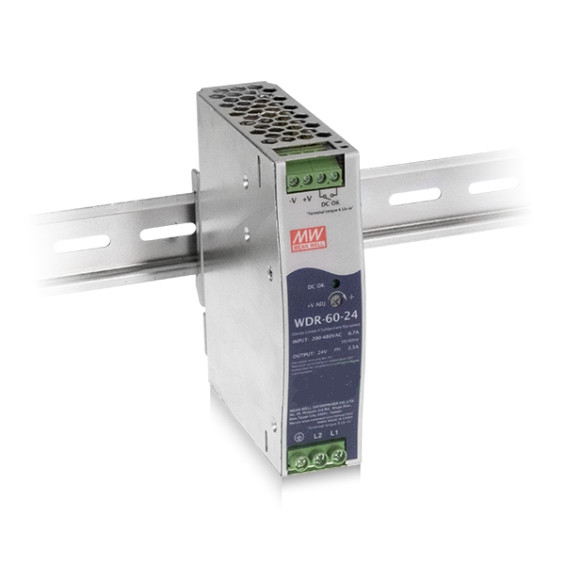

พาวเวอร์ซัพพลายราง DIN สำหรับอุตสาหกรรมอินพุตกว้างพิเศษ Mean Well 60W WDR-60 ซีรี่ส์ WDR-60-5
1∅ และ 2∅ , อินพุตกว้าง 180~550VAC
ประสิทธิภาพสูงถึง 93%
ฟังก์ชัน PFC ที่ใช้งานอยู่ในตัว (240W & 480W)
ประกอบบนรางอุตสาหกรรม TS-35 / 7.5 หรือ 15
หน้าสัมผัสรีเลย์ DC OK ในตัว
เทคนิค
| แบบอย่าง | WDR-60-5 | WDR-60-12 | WDR-60-24 | WDR-60-48 | |||
|
ผลผลิต |
แรงดันไฟตรง | 5V | 12V | 24V | 48V | ||
| จัดอันดับปัจจุบัน | 10A | 5A | 2.5A | 1.25A | |||
| ช่วงปัจจุบัน | 0 ~ 10A | 0 ~ 5A | 0 ~ 2.5A | 0 ~ 1.25A | |||
| จัดอันดับอำนาจ | 50W | 60W | 60W | 60W | |||
| ระลอกคลื่นและเสียงรบกวน (สูงสุด)โน้ต 2 | 100mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | |||
| ปรับแรงดันไฟฟ้าแนว | 5 ~ 6V | 12 ~ 15V | 24 ~ 29V | 48 ~ 57V | |||
| ความทนทานต่อแรงดันไฟฟ้าหมายเหตุ.3 | ±2% | ±1.5% | ±1.0% | ±1.0% | |||
| กฎระเบียบของสาย | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||
| โหลดระเบียบ | ±1.5% | ±0.5% | ±0.5% | ±0.5% | |||
| ตั้งค่า ลุกขึ้น ถือครองเวลา | 1000ms, 70ms, 20ms/400Vac 2000ms, 70ms, 10ms/230Vac ที่โหลดเต็ม | ||||||
|
ป้อนข้อมูล |
แรงดันไฟฟ้าแนว Note.4 | 180 ~ 550Vac หรือ 254 ~ 780Vdc | |||||
| ช่วงความถี่ | 47 ~ 63Hz | ||||||
| ประสิทธิภาพ (ประเภท) | 83.5% / 400Vac | 86.5% / 400Vac | 89% / 400Vac | 90.5% / 400Vac | |||
| AC CURRENT | 0.4A/400Vac 0.7A/230Vac | ||||||
| INRUSH CURRENT (สูงสุด) | สตาร์ทเย็น 50A /400Vac 30A/230Vac | ||||||
| กระแสรั่วไหล | <2mA / 530Vac | ||||||
|
การป้องกัน |
โอเวอร์โหลด | 105 ~ 135% พิกัดกำลังขับ | |||||
|
โหมด Hiccup เมื่อแรงดันไฟขาออก <50% กู้คืนโดยอัตโนมัติหลังจากลบเงื่อนไขข้อบกพร่องออก การจำกัดกระแสคงที่ภายใน 50% ~ 100% แรงดันเอาต์พุตที่กำหนด กู้คืนโดยอัตโนมัติหลังจากลบเงื่อนไขข้อบกพร่องออก |
|||||||
| แรงดันไฟเกิน | 6.2 ~ 7.2V | 16 ~ 18V | 31 ~ 37V | 58 ~ 60.5V | |||
| ประเภทการป้องกัน : ปิดแรงดันไฟฟ้า o/p เปิดเครื่องอีกครั้งเพื่อกู้คืน | |||||||
| อุณหภูมิเกิน | ประเภทการป้องกัน : ปิดแรงดันไฟฟ้า o/p เปิดเครื่องอีกครั้งเพื่อกู้คืน | ||||||
| การทำงาน | สัญญาณ DC ตกลง | อัตราคอนแทครีเลย์(สูงสุด) : 30V / 1A ตัวต้านทาน | |||||
|
สิ่งแวดล้อม |
อุณหภูมิในการทำงาน | -30 ~ +85℃ (อ้างอิงจาก "เส้นโค้งลดพิกัด") | |||||
| ความชื้นในการทำงาน | 20 ~ 90% RH ไม่กลั่นตัว | ||||||
| อุณหภูมิการจัดเก็บ | -40 ~ +85℃ | ||||||
| อุณหภูมิค่าสัมประสิทธิ์ | ±0.03%/℃ (0 ~ 60℃) | ||||||
| การสั่นสะเทือน | ส่วนประกอบ: 10 ~ 500Hz, 2G 10 นาที/1 รอบ, 60 นาทีแต่ละอันตามแกน X, Y, Z;คลิปยึด: สอดคล้องกับ IEC60068-2-6 | ||||||
| ระดับความสูงในการทำงานหมายเหตุ.5 | 2000 เมตร | ||||||
| หมวดหมู่แรงดันเกิน | Ⅲ;ตามมาตรฐาน EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1;สูงถึง 2,000 เมตร | ||||||
|
ความปลอดภัยและ EMC (หมายเหตุ 7) |
มาตรฐานความปลอดภัย | UL61010, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004 ได้รับการอนุมัติ;การออกแบบอ้างอิงถึง GL และ BS EN/EN60204-1 (ตามคำขอ) | |||||
| ทนต่อแรงดันไฟฟ้า | I/PO/P:4.7KVAC I/P-FG:2.5KVAC O/P-FG:0.5KVAC O/P-DC ตกลง:0.5KVAC | ||||||
| ความต้านทานการแยกตัว | I/PO/P, I/P-FG, O/P-FG:100M โอห์ม / 500VDC / 25℃/ 70% RH | ||||||
|
การปล่อย EMC |
พารามิเตอร์ | มาตรฐาน | ระดับการทดสอบ / หมายเหตุ | ||||
| ดำเนินการ | BS EN/EN55032(CISPR32) | คลาส B | |||||
| ฉายรังสี | BS EN/EN55032(CISPR32) | คลาส B | |||||
| กระแสฮาร์มอนิก | BS EN/EN61000-3-2 | คลาสเอ | |||||
| แรงดันไฟฟ้าวูบวาบ | BS EN/EN61000-3-3 | -------- | |||||
|
ภูมิคุ้มกัน EMC |
BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 | ||||||
| พารามิเตอร์ | มาตรฐาน | ระดับการทดสอบ /หมายเหตุ | |||||
| ESD | BS EN/EN61000-4-2 | ระดับ 3, อากาศ 8KV;ระดับ 2 การติดต่อ 4KV เกณฑ์ A | |||||
| ความไวต่อรังสี | BS EN/EN61000-4-3 | ระดับ 3, 10V/m, เกณฑ์ A | |||||
| EFT ระเบิด | BS EN/EN61000-4-4 | ระดับ 3, 2KV/5KHz, เกณฑ์ A | |||||
| ไฟกระชาก | BS EN/EN61000-4-5 | ระดับ 4, 2KV/Line-Line, 4KV/Line-Earth, เกณฑ์ A | |||||
| ดำเนินการ | BS EN/EN61000-4-6 | ระดับ 3, 10V, เกณฑ์ A | |||||
| สนามแม่เหล็ก | BS EN/EN61000-4-8 | ระดับ 4, 30A/m, เกณฑ์ A | |||||
| แรงดันไฟตกและการหยุดชะงัก | BS EN/EN61000-4-11 |
＞95% จุ่ม 0.5 งวด, 30% จุ่ม 25 งวด, ＞95% หยุดชะงัก 250 งวด |
|||||
|
คนอื่น |
MTBF | 1900.1K ชม. นาทีเทลคอร์เดีย SR-332 (เบลล์คอร์) ;313.7K ชม. นาทีMIL-HDBK-217F (25 ℃) | |||||
| มิติ | 32*125.2*102 มม. (กว้าง * สูง * ลึก) | ||||||
| บรรจุ | 0.45 กก.28 ชิ้น/13.6 กิโลกรัม/1.24CUFT | ||||||
