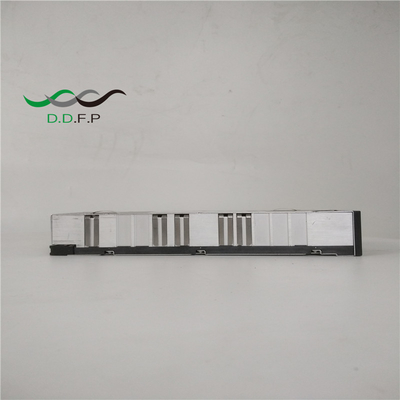

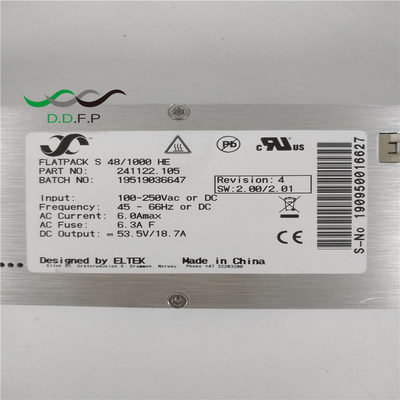

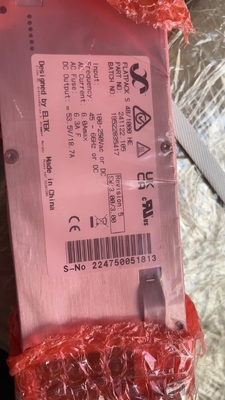

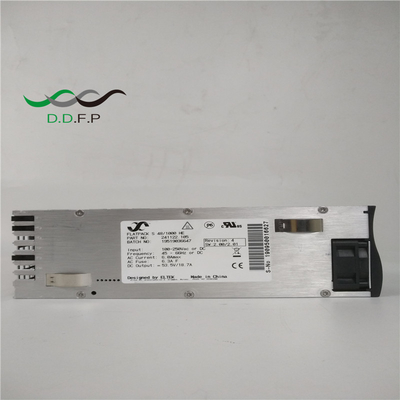

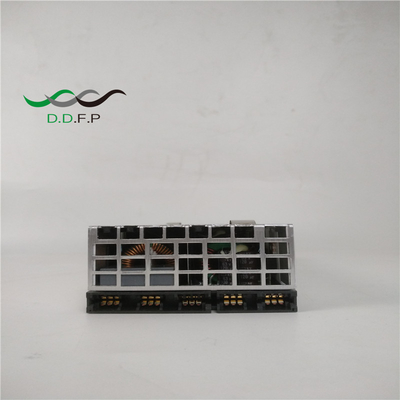

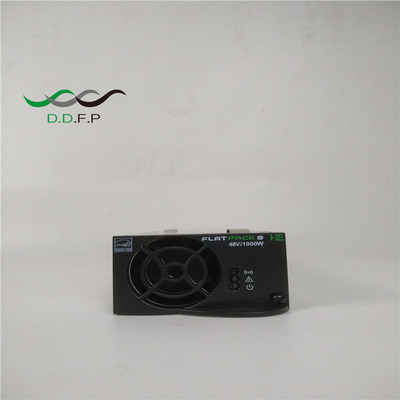

Eltek Flatpack S 48/1000 HE 48V 1000W P/N 241122.105 สําหรับ CTOS0301.XXX

Eltek Flatpack S 48/1000 HE 48V 1000W โมดูลปรับ (P/N: 241122.105) สําหรับ CTOS0301.XXX


เครื่องปรับ Flatpack S รวมมาตรฐานโทรคมนาคม, ประสิทธิภาพสูง, การป้องกันการออก

และพลังงานสูงในกล่องขนาดเล็กลึก 217 มิลลิเมตร ใช้ใน 1U สูง, 2 หรือ 3 ตําแหน่ง rectifier แรง rack

ด้วยตัวควบคุม Smartpack S และแบตเตอรี่และการกระจายภาระ เครื่องปรับความแรง Flatpack S ครอบคลุม 2 ถึง 5.4kW

การใช้งานที่ใช้พื้นที่อย่างน้อย, ต่ํากว่า 6 ลิตร และการระบายความร้อนที่ต่ํา

สําหรับความจุที่สูงกว่า ระบบ 2U ด้วยความจุ 9kW ยังมีให้เลือก


การใช้งาน:

โทรคมนาคม โทรศัพท์มือถือ/ไร้สาย

· สถานีฐานวิทยุ/เซลล์

สถานที่

· LTE / 4G / WIMAX

· แอนเทนน่ากระจาย

ระบบ

· ไมโครเวฟ

· สายเบนด์กว้าง

TELECOM - ติดตั้ง

· เซอร์เวอร์โทรศัพท์

เครื่องสลับ

· สายไฟเบอร์ออปติก / FTTX

· ไมโครเวฟ

· สายเคเบิล

· สายเบนด์กว้าง


ปริมาตร:

รุ่น
เลขส่วน	241122.105		241122.125
DATA INPUT
ความดัน (นามinale)		185 - 250 VAC / 185 - 250 VDC 1) 195 - 277 VAC / 195 - 250 VDC 1)
ความดัน (ช่วงทํางาน)		85 - 300 VAC / 85 - 250 VDC 1) 85 - 305 VAC / 85 - 250 VDC 1)
กระแสไฟฟ้า (สูงสุด) @ ราคา nominal input, full load		5.9 ARMS	9.9 ARMS
ความถี่		45 - 66 Hz / 15 - 18.5 Hz2) / 0 Hz1) 45 - 66 Hz / 0 Hz1)
ปัจจัยพลังงาน		> 0.99 กับความจูง 50% หรือมากกว่า
การคุ้มครอง		ฟิวส์ใน L & N, Varistor, ปิดเมื่อแรงดันเข้าอยู่นอกระดับการทํางาน
ข้อมูลผลิต
ความดัน (แบบปกติ)		53.5 VDC
ความดัน (ระยะที่ปรับ)		43.5 - 57.6 VDC
พลังงาน (สูงสุด)		1000 วัตต์	1800W
พลังงาน @ 85 VAC		420W	700 W2)
ปัจจุบัน (สูงสุด)		20.9 A (@VOUT < 48VDC) 37.5 A (@VOUT < 48VDC)
ระยะเวลารอ, พลังงานผลิตสูงสุด		> 20 ms; กระแสไฟฟ้าออก > 41 VDC > 10 ms; กระแสไฟฟ้าออก > 42 VDC
การแบ่งปันปัจจุบัน (10 - 100% ความจุ)		± 5% ของกระแสไฟฟ้าสูงสุด จากความจูง 10 ถึง 100%
การควบคุมความดันสแตติก (ความแรง 10 - 100%)		± 0.5%
ระบบควบคุมความกระชับกําลังแบบไดนามิก		±5.0% สําหรับความแตกต่างของภาระ 10-90% หรือ 90-10% เวลาควบคุม < 50 ms
Ripple		< 150 mVPP ความกว้างแบนด์เวท 30 MHz
การคุ้มครอง		ORing FET ป้องกันวงจรสั้น ป้องกันอุณหภูมิสูง ปิดไฟฟ้าเกินความแรง
รายละเอียดอื่น ๆ
ประสิทธิภาพ		95.5 %	96 %
การแยกตัว		4.0 kVDC - ทางเข้าสู่ทางออก, 2.5 kVDC - ทางเข้าสู่โลก, 710 VDC - ทางออกสู่โลก	5.0 kVDC - ทางเข้าสู่ทางออก, 2.5 kVDC - ทางเข้าสู่โลก, 710 VDC - ทางออกสู่โลก
เครื่องเตือน: LED สีแดง		ปิดความแรงกดไฟเข้าต่ํา / สูง ปิดอุณหภูมิสูง /ต่ํา เครื่องปรับ ความล้มเหลว การปิดไฟฟ้าเกินความแรงในการออก แฟนล้มเหลว ระเบิดไฟฟ้าต่ําความแรงออก CAN ความผิดปกติของบัส
คําเตือน: LED สีเหลือง		เครื่องแก้ไขในโหมดการตัดอัตราการใช้พลังงาน ปริมาตรการกระแสออกระยะไกลถูกเปิดใช้งาน ความดันไฟเข้าเกินระยะ การส่องแววในระดับความดันเกิน การสูญเสียการสื่อสาร CAN กับตัวควบคุม
การทํางานปกติ: LED สีเขียว
MTBF (เทลคอร์เดีย SR-332 Iss.I วิธี III (a))		>315 000 (@ อากาศ: 25 °C) >300 000 (@ อากาศ: 25 °C)
อุณหภูมิการทํางาน (5-95% RH n.second hum)		-40 ถึง + 85 °C [-40 ถึง + 185 °F] -40 ถึง + 85 °C [-40 ถึง + 185 °F]
อัตราการลดพลังงานออกสูงสุดเกิน temp / to		45°C / 600W @ 85°C 55°C / 1000W @ 85°C
อุณหภูมิการเก็บรักษา		-40 ถึง +85°C (-40 ถึง +185°F), ความชื้น 0 - 99% RH ไม่หมัก
ความสูง		2000m (~6500ft) 4000m (~13000ft)
ขนาด [WxHxD] / น้ําหนัก		72 x 41.5 x 217mm (2.83 x 1.63 x 8.54 ′′) / < 850 กรัม (1.9 ปอนด์)
มาตรฐานการออกแบบ
ความปลอดภัยทางไฟฟ้า	EN 62368- 1:2020+A11:2020, IEC 62368- 1:2018, UL 62368- 1:2019 IEC 60950- 1:2013
EMC	EN 61000-6-1:2019-6-2:2019- 6-3:2007 + A1:2011- 6-42019 IEC 61000-6-5:2015+Cor1:2017, EN 50121 -4:2016/A1:2019, -5:2017/A1:2019 ETSI EN 300 386 วอลต์2. 1. 1, FCC CFR47 ส่วน 15B:2020 (ส่วนของ)
ทหารเรือ	DNVGL-CG-03393)
สิ่งแวดล้อม	ETSI EN 300 019: 2-1 (ประเภท 1.2) และ 2-2 (ประเภท 2.3) สภาพการทํางานปกติตาม IEC 62040-5-3:2016 ข้อ 42อื่นๆ ที่ทํางาน สภาพตาม IEC 62040-5-3:2016 ข้อ 43, ต้องให้คําแนะนํา ขนาดของสารประกอบไฟฟ้าที่ใช้ได้2018

                                                          * Flatpack S 1U กับ 2R สามารถใช้ได้ *
