การกําหนดปัจจุบันการออกของโมดูลปรับตรงและการตัดการสื่อสาร ดังนี้
กระแสผลิตของโมดูลปรับตรงสามารถปรับได้ตามคําสั่งกระแสปรับของ BR1102500 คือ 1A ~ 20A ระยะปรับของ BR2202500 คือ 1A ~ 10A
ความผิดพลาดการสื่อสารมากกว่า 1 นาที (เครื่องปรับและเครื่องควบคุม)
การออกโมดูล ความดันการฟื้นฟูอัตโนมัติความดันแบบตั้งค่า (BR1102500 คือ 117V, BR2202500 คือ 234V) และปัจจุบันจํากัด
ปฏิบัติงานไม่ทํางาน b.ถ้าโมดูลปรับตรงเป็นตัวควบคุมโดยจอและ Power off แล้ว
ระบบ rectifier จะพลังงานบน ((ถ้า rectifier ความผิดพลาด, มันไม่สามารถเปิดอีกครั้ง)

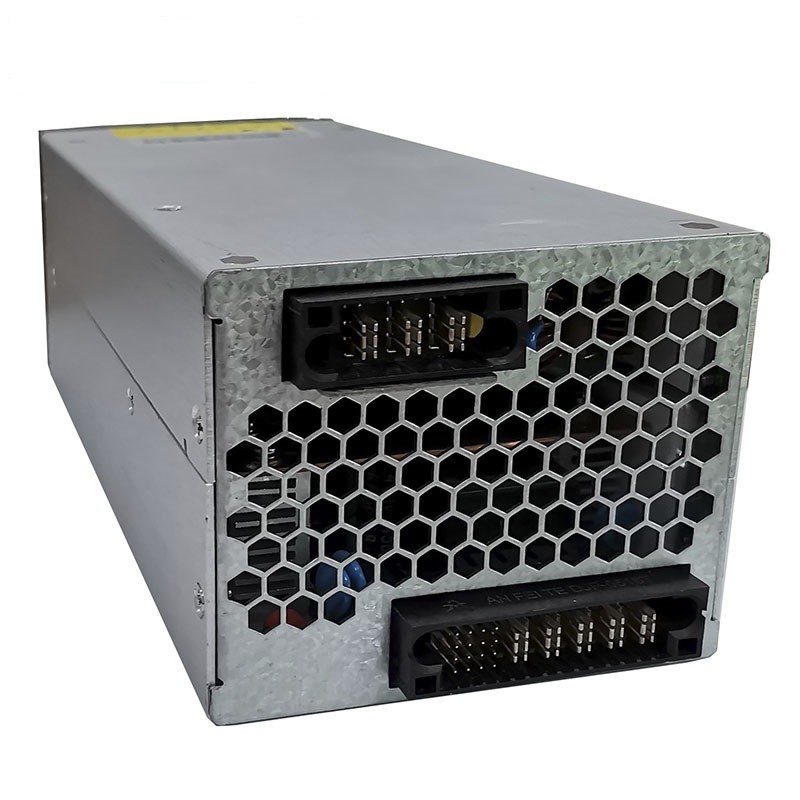

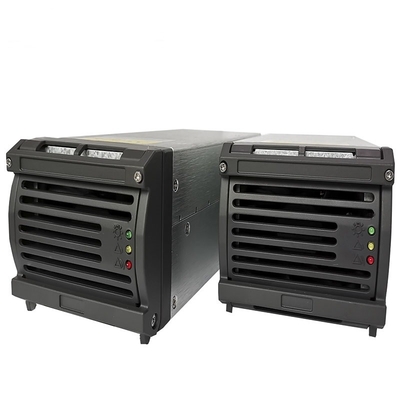

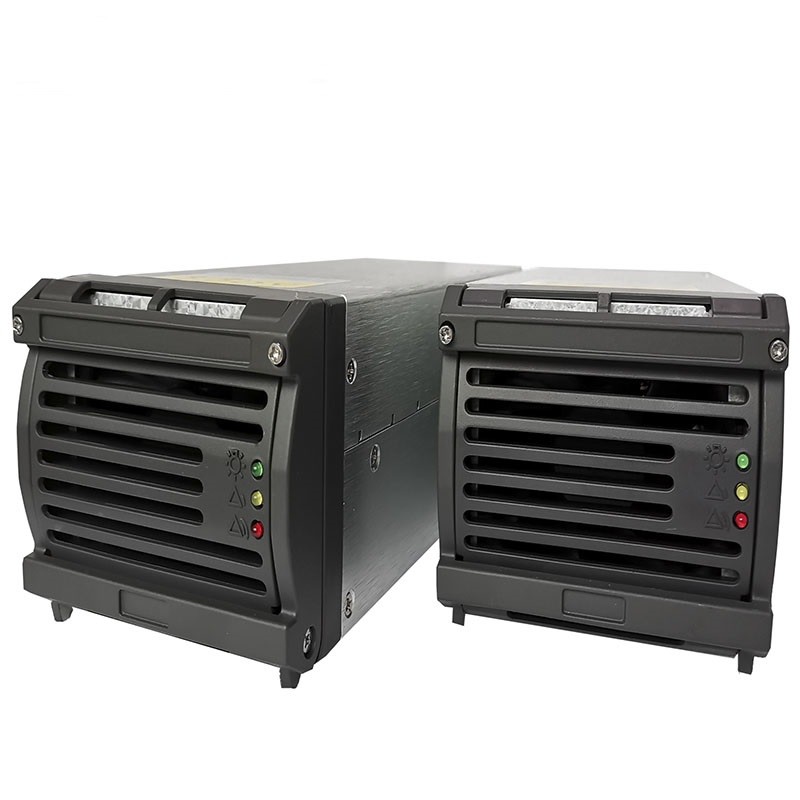

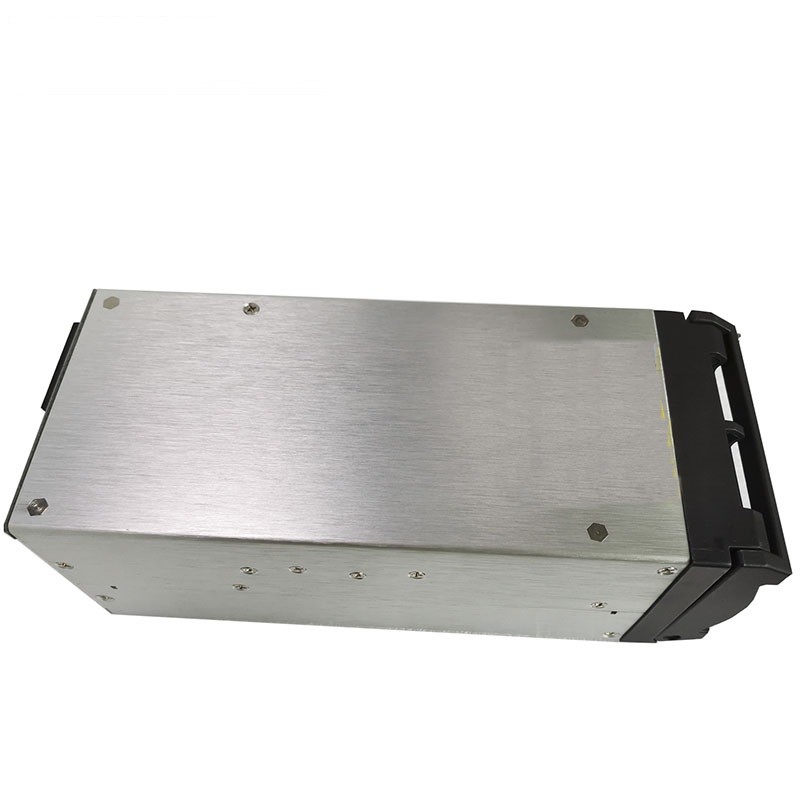

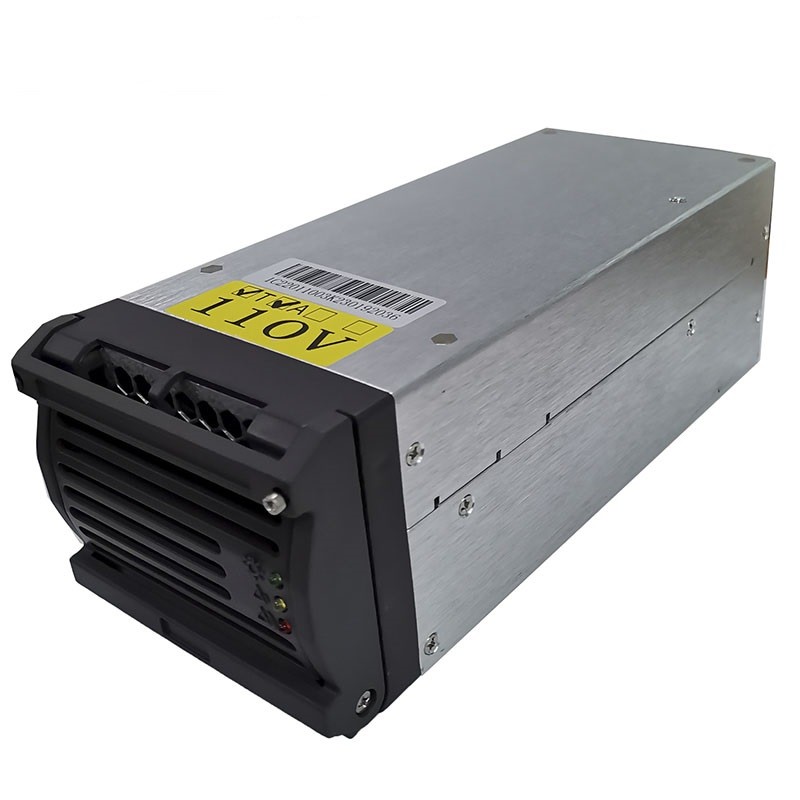

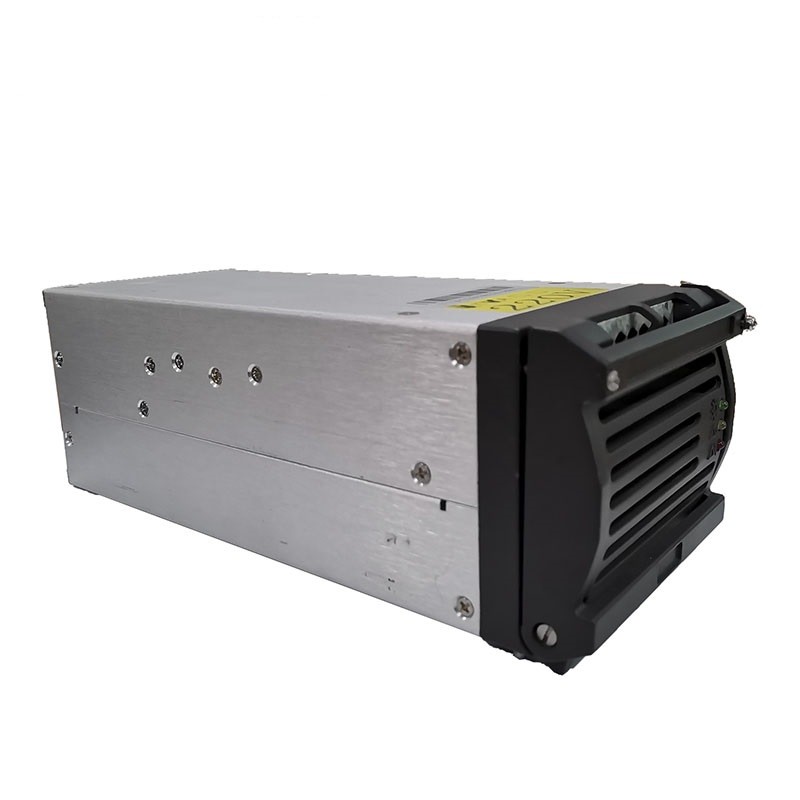

BR1102500
ลักษณะการใส่
| หน่วยงาน | เพียงคนเดียว |
| ระยะความดันทางเข้า | 90Vac ถึง 265Vac |
| ความดันการเข้า | 110Vac / 220Vac |
| การเข้าปกติ | 100Vac ถึง 240Vac |
| ระยะความถี่ | 45Hz-65Hz |
| ปัจจุบันการเข้าสูงสุด | 14.2A±10%@176Vac/2500W |
| กระแสไฟฟ้า | มาตรฐานที่สอดคล้อง:ETSI300132-3 |
| ประสิทธิภาพ | ≥93%@220Vac โหลด 100% |
| PF | ≥0.98@220Vac100% ความจุ |
| ความจุ |
2500W ((176Vacรางวัล265Vac) 1200W ((90Vacรางวัล175Vac) |
| ฟิวส์เข้า | สาย L, ไฟท์ 30A |
ลักษณะผลิต
| ความดันออก | +110Vdc |
| การกําหนดความกระชับกําลังออก | 110±0.5Vdc |
| ระยะออก ระยะปรับ | +90Vdcรางวัล+ 150Vdc |
| การกําหนดเส้นทาง | ± 0.1% |
| การควบคุมภาระ | ± 0.5% |
| ความแม่นยําของแรงดัน | ± 0.5% |
| ความแม่นยําของปัจจุบัน | ± 0.5% |
| คออฟเฟกชั่นการคลื่น | ≤0.5% |
| ความเบี่ยงเบนของกระแสไฟออก | ≤±0.3A |
| การแบ่งปันปัจจุบัน(176Vacรางวัล264Vac,50%รางวัลความจุ 100%) | ≤ ± 5% |
| ขั้นต่ํา-กระแส | 0A |
| ปัจจุบัน | 20A |
| ปัจจุบันสูงสุด | 22A |
| คออฟฟิเซนต์ความร้อน 1 °C) | ≤ ± 0.02% |
| ความจุ |
2500W ((176Vacรางวัล264Vac) 1200W ((90Vacรางวัล175Vac) |
BR483000
ลักษณะการใส่
| หน่วยงาน | เพียงคนเดียว |
| ระยะความดันทางเข้า | 90Vac ถึง 265Vac |
| ความดันการเข้า | 110Vac / 220Vac |
| การเข้าปกติ | 100Vac ถึง 240Vac |
| ระยะความถี่ | 45Hz-65Hz |
| ปัจจุบันการเข้าสูงสุด | 14.2A±10%@176Vac/2500W |
| กระแสไฟฟ้า | มาตรฐานที่สอดคล้อง:ETSI300132-3 |
| ประสิทธิภาพ | ≥93%@220Vac โหลด 100% |
| PF | ≥0.98@220Vac100% ความจุ |
| ความจุ |
2500W ((176Vacรางวัล265Vac) 1200W ((90Vacรางวัล175Vac) |
| ฟิวส์เข้า | สาย L, ไฟท์ 30A |
ลักษณะผลิต
| ความดันออก | +234Vdc |
| การกําหนดความกระชับกําลังออก | 220±1Vdc |
| ระยะออก ระยะปรับ | +198Vdcรางวัล+286Vdc |
| การกําหนดเส้นทาง | ± 0.1% |
| การควบคุมภาระ | ± 0.5% |
| ความแม่นยําของแรงดัน | ± 0.5% |
| ความแม่นยําของปัจจุบัน | ± 0.5% |
| ความเบี่ยงเบนของกระแสไฟออก | ≤0.5% |
| กระแสออก ปรับความเบี่ยงเบน | ≤±0.3A |
| การแบ่งปันปัจจุบัน(176Vacรางวัล264Vac,50%รางวัลความจุ 100%) | ≤ ± 5% |
| ขั้นต่ํา-กระแส | 0A |
| ปัจจุบัน | 10A |
| ปัจจุบันสูงสุด | 11A |
| คออฟฟิเซนต์ความร้อน 1 °C) | ≤ ± 0.02% |
| ความจุ |
2500W ((176Vacรางวัล264Vac) 1200W ((90Vacรางวัล175Vac) |
